Polski (PL)
303
5.4.1 Wskazówki instalacyjne
W przypadku mediów nie ulegających odgazowaniu,
o lepkości zbliżonej do lepkości wody, pompa może być
zamontowana na zbiorniku (należy brać pod uwagę
dopuszczalną wysokość ssania).
Preferowane zalane ssanie.
W przypadku mediów z tendencją do sedymentacji na wlocie
do przewodu ssawnego powinien być zainstalowany filtr (15i),
tak aby zawór ssawny znajdował się kilka milimetrów powyżej
możliwego poziomu sedymentacji.

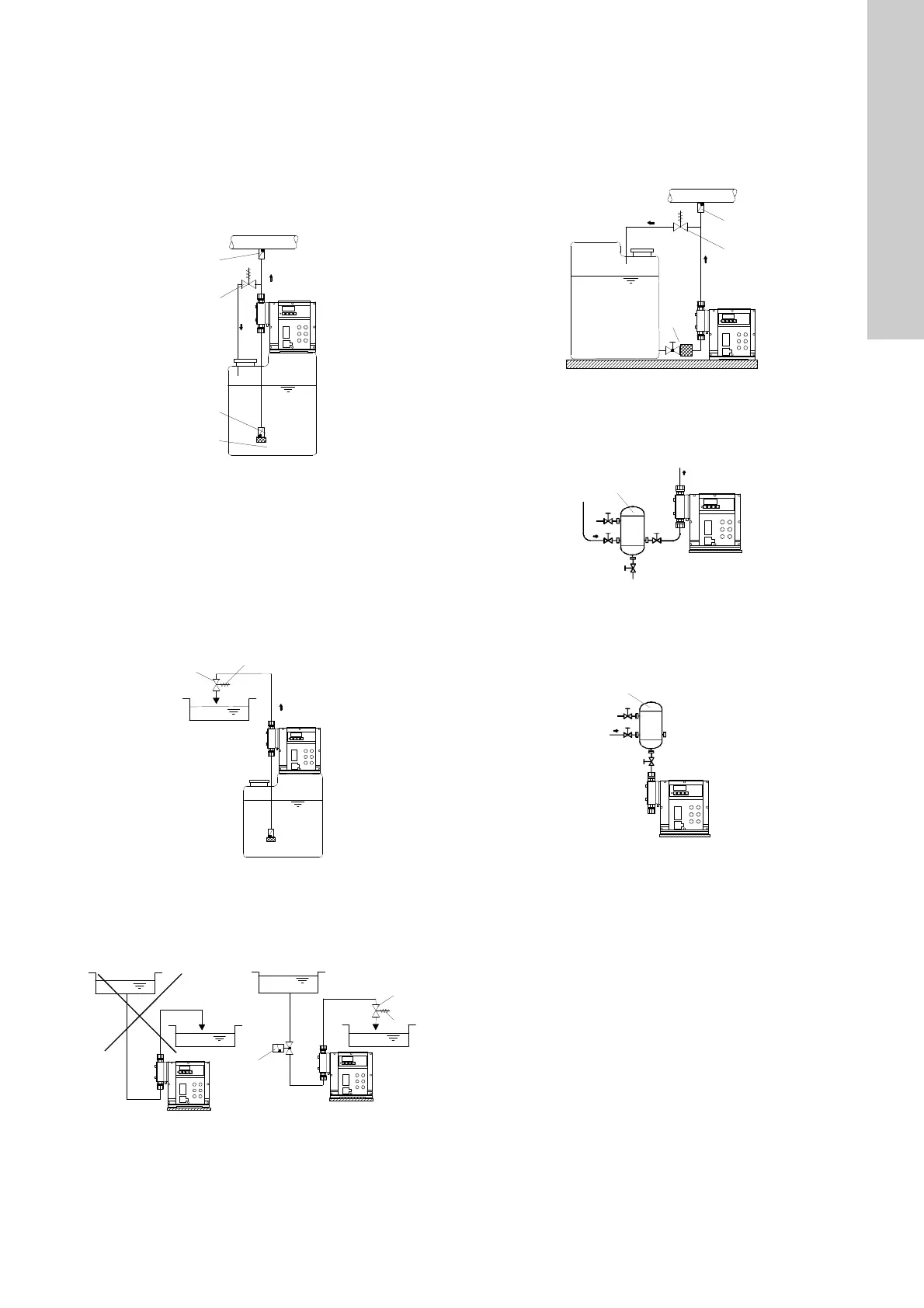

Rys. 7 Instalacja na zbiorniku
Przy otwartym wypływie dozowanego medium albo niskim
przeciwciśnieniu
Pomiędzy przeciwciśnieniem w punkcie wtryskiwania
aciśnieniem dozowanego medium w zaworze ssawnym pompy
musi być zapewniona dodatnia różnica ciśnień wynosząca
przynajmniej 1 bar.
•Jeśli nie można tego zapewnić, należy zainstalować zawór
ciśnieniowy (7i) bezpośrednio przed wylotem lub zaworem
wtryskującym.
Rys. 8 Instalacja z zaworem ciśnieniowym (utrzymującym
przeciwciśnienie)
Aby zapobiec powstaniu efektu lewara hydraulicznego, należy
zainstalować zawór ciśnieniowy (7i) w linii tłoczenia i, w razie
konieczności, zawór elektromagnetyczny (14i) w linii ssania.
Rys. 9 Instalacja zapobiegająca powstaniu efektu lewara
•Aby chronić pompę dozującą przed wytworzeniem się
nadmiernego ciśnienia, należy zainstalować zawór
nadmiarowy (6i) w linii tłoczenia.
W przypadku mediów ulegających odgazowaniu:
– Zalane ssanie.
– Aby zapobiec zanieczyszczeniu zaworów, należy
zainstalować filtr (15i) na przewodzie ssawnym.
Rys. 10 Instalacja z zaworem nadmiarowym i filtrem
W przypadku przewodów o długości powyżej 1 metra,
wzależności od natężenia przepływu, może być wymagany
tłumik pulsacji na ssaniu (4i).
Rys. 11 Instalacja z tłumikiem pulsacji na ssaniu
W przypadku linii z tłumikiem o długości powyżej 3 metrów
i przewodów elastycznych o długości powyżej 5 metrów trzeba
zainstalować tłumik pulsacji (8i), aby chronić system.
Rys. 12 Instalacja z tłumikiem pulsacji
TM03 6666 4506TM03 6667 4506TM03 6668 4506
13i
6i
10i
p
15i
p 1 bar
7i
14i
1
2
>
p -p _ 1bar
p
1
p
2
p
2
- p
1
1 bar
TM03 6669 4506TM03 6670 4506TM03 6671 4506
15i
10i
6i
p
4i
8i
