Polski (PL)
302
5. Instalacja
5.1 Ogólne informacje na temat instalacji
5.2 Miejsce instalacji
5.2.1 Przestrzeń potrzebna do obsługi i konserwacji
Elementy sterowania muszą być łatwo dostępne dla obsługi.
Prace konserwacyjne przy głowicy dozującej i zaworach muszą
być wykonywane w regularnych odstępach czasu.
Zabezpieczyć wystarczającą ilość miejsca na demontaż głowicy
dozującej i zaworów.
5.2.2 Dopuszczalne warunki otoczenia
Dopuszczalna temperatura otoczenia: 0 °C do +40 °C.
Dopuszczalna wilgotność powietrza: maks. wilgotność względna:
92 % (bez kondensacji).
5.2.3 Powierzchnia montażowa
Pompa musi być montowana na płaskiej powierzchni.
5.3 Montaż

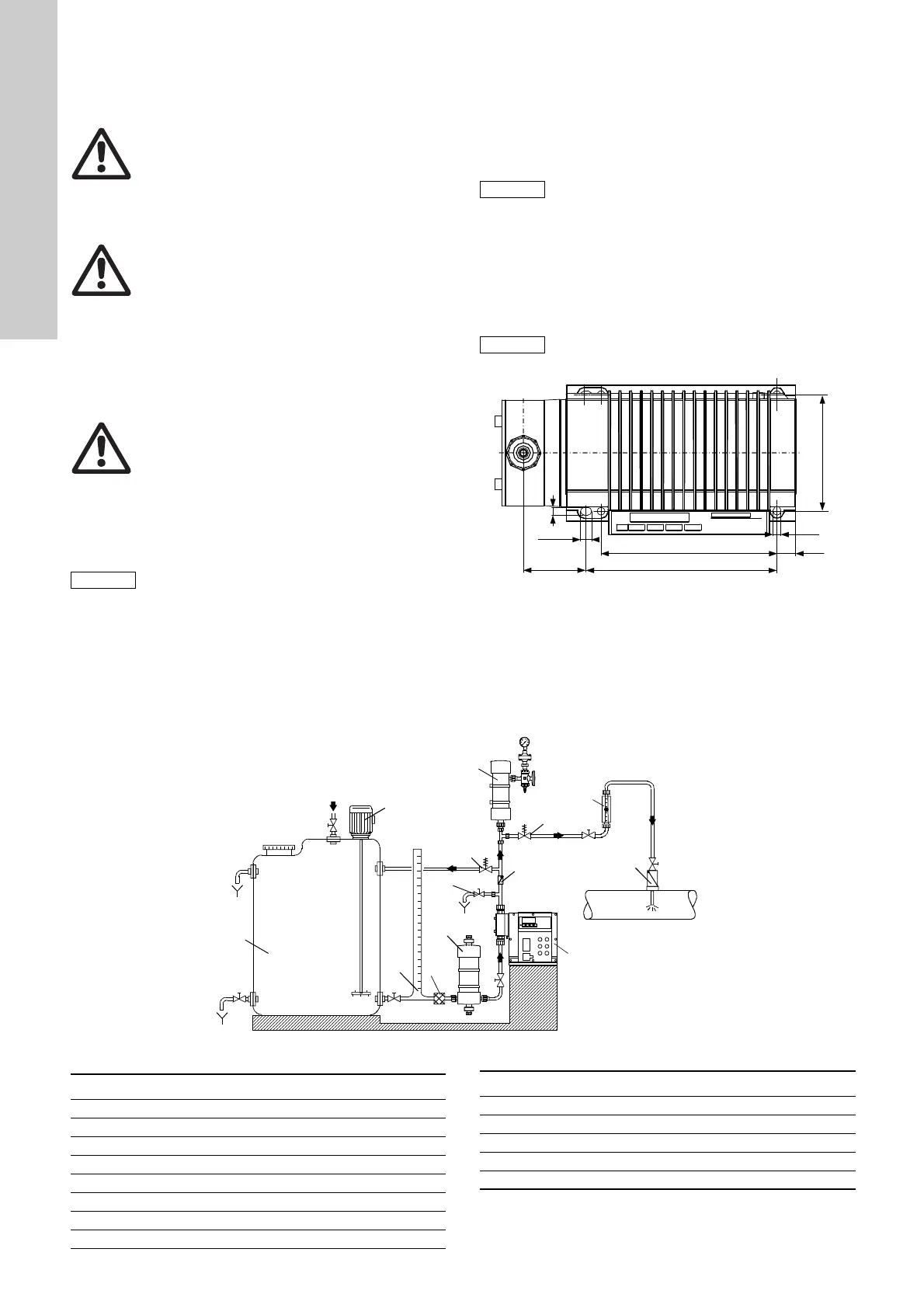

Rys. 5 Schemat owiercenia
•Użyć czterech śrub M6 do montażu pompy na zbiorniku lub
innej podstawie tak, aby zawór ssawny znajdował się u dołu
a zawór tłoczny u góry (dozowanie zawsze ku górze).
5.4 Przykłady instalacji
Rys. 6 Przykład instalacji pompy z odpowietrzaniem ręcznym
Ostrzeżenie
Należy przestrzegać wymagań technicznych
odnośnie zakresu zastosowania i miejsca instalacji,
opisanych w rozdziałach
1. Informacje ogólne i
5.2 Miejsce instalacji.
Ostrzeżenie
Zakłócenia, nieprawidłowa praca albo uszkodzenie
pompy lub instalacji mogą prowadzić, na przykład,
do nadmiernego lub niewystarczającego dozowania
względnie przekroczenia dopuszczalnego ciśnienia.
Wynikające z tego usterki lub szkody musi ocenić
użytkownik i przedsięwziąć odpowiednie środki
ostrożności, aby im zapobiec!
Ostrzeżenie
Zagrożenie dla życia z powodu nie zadziałania
wyłącznika różnicowo-prądowego (RCD)!
Jeżeli pompa została podłączona do instalacji,
w której jako dodatkową ochronę zastosowano
wyłączniki różnicowo-prądowe (RCD), to należy
stosować takie wyłączniki, które wyzwalają zarówno
przy prądzie usterkowym pulsującym i stałym.
Należy stosować wyłączniki RCD typu B.
Pompa musi być zainstalowana w miejscu, gdzie
będzie łatwo dostępna podczas prac obsługowych i
konserwacyjnych.
Miejsce instalacji musi być zadaszone!
Upewnić się, że stopień ochrony silnika i pompy jest
odpowiedni dla panujących warunków
atmosferycznych.
Pompy z panelami elektronicznymi nadają się do
pracy tylko w pomieszczeniach! Nie instalować ich
na zewnątrz!
Ostrożnie dokręcać śruby, aby nie doprowadzić do
uszkodzenia obudowy z tworzywa sztucznego.
TM03 6664 4506
7
9.95
7
(159)
172.5
16.5
105
C1
TM03 6665 4506
1i
2i
3i
4i
5i
6i
7i
9i
10i
8i
15i
11i
12i
Poz. Części składowe
1i Zbiornik dozowanej cieczy (medium)
2i Mieszadło elektryczne
3i Urządzenie do ekstrakcji
4i Tłumik pulsacji na ssaniu
5i Pompa dozująca
6i Zawór nadmiarowy
7i Zawór ciśnieniowy
8i Tłumik pulsacji
9i Rurka kalibracyjna
10i Zawór wtryskujący
11i Zawór odpowietrzania i opróżniania
12i Zawór zwrotny
15i Filtr
Poz. Części składowe
