Polski (PL)
309
9. Jak używać panelu sterującego
9.1 Poziomy menu
Poziomy menu używane w panelu sterującym
• Pierwszy poziom funkcji: służący do wybierania
i nastawiania trybów pracy pompy (Sterowanie ręczne,
Stykowe (impulsowe), Analogowe), wykonywania funkcji
dozowania dawkami i w trybie czasowym oraz uruchamiania
pompy.
•
Drugi poziom funkcji: służący do nastawiania i przeglądania
funkcji dodatkowych, wybierania i nastawiania funkcji
dozowania dawkami i w trybie czasowym oraz ustalania kodu
dostępu w celu ochrony pompy przed niezamierzonym
i nieupoważnionym dostępem do nastawień pompy.
•
Poziom serwisowy: służący do nastawiania typu pompy
i jednostki wskazywanego natężenia dozowania (l/h lub gal/h)
i ustawiania wejść i wyjść.
Zachowywanie w pamięci nastawień użytkownika
Nastawienia pompy są automatycznie wprowadzane do pamięci
co około 10 minut i pozostają niezmienione nawet po wyłączeniu
zasilania energetycznego.
9.2 Podstawowe funkcje układu elektronicznego
9.2.1 Ssanie
Gdy przycisk "Start/Stop" jest naciskany dłużej niż 1 sekundę,
pompa włącza się do pracy ciągłej na tak długo, jak długo
przycisk jest przytrzymywany (np. w celu zassania cieczy).
Dzieje się tak niezależnie od wybranego trybu pracy.
(W trybie dawkowania i dozowania czasowego pompa musi być
najpierw zatrzymana.)
9.2.2 Blokowanie w ruchu - funkcja "run"
Pompa może zostać zablokowana w ruchu w celu zapobieżenia
ręcznemu wyłączeniu.
Po uaktywnieniu tej funkcji (poziom serwisowy) pompa
rozpoczyna ruch z aktualnymi nastawami i nie może zostać
zatrzymana za pomocą przycisku "Start/Stop".
Nadal jest możliwe potwierdzanie komunikatów o błędach za
pomocą przycisku "Start/Stop".
Zatrzymywanie pompy, gdy aktywna jest blokada w ruchu
(funkcja "run")
•Jeśli podłączone jest zdalne zał./wył., użyj zdalnego
wyłączenia.
•Odłącz pompę od zasilania energetycznego.
9.2.3 Dwustopniowy sygnał - pusty zbiornik
Funkcja ta jest używana do wysyłania ostrzeżenia, gdy zbiornik
jest prawie pusty, i wyłączania pompy, gdy zbiornik jest zupełnie
pusty. Aby była możliwość wykorzystywania również sygnału -
prawie pusty, przewód ssawny musi być wyposażony w dwa
łączniki pływakowe.
Sygnał - prawie pusty
Sygnał - prawie pusty może stanowić sygnał błędu lub sygnał -
prawie pusty, w gnieździe 3. Aby był to sygnał - prawie pusty,
przekaźnik 1 musi być ustawiony na "Pre-empty signal"
(Sygnał - prawie pusty). Patrz rozdziały
6. Podłączenia
elektryczne
i 9.7.1 Zmiana przydziału łączników.
W chwili, gdy zestyk odpowiedniego łącznika pływakowego
zamyka się,
•włącza się przekaźnik sygnału błędu lub przekaźnik sygnału -
prawie pusty, lecz pompa nie jest wyłączana.
• Dioda LED błyska na czerwono.
• Symbol sygnału - pusty na wyświetlaczu miga.

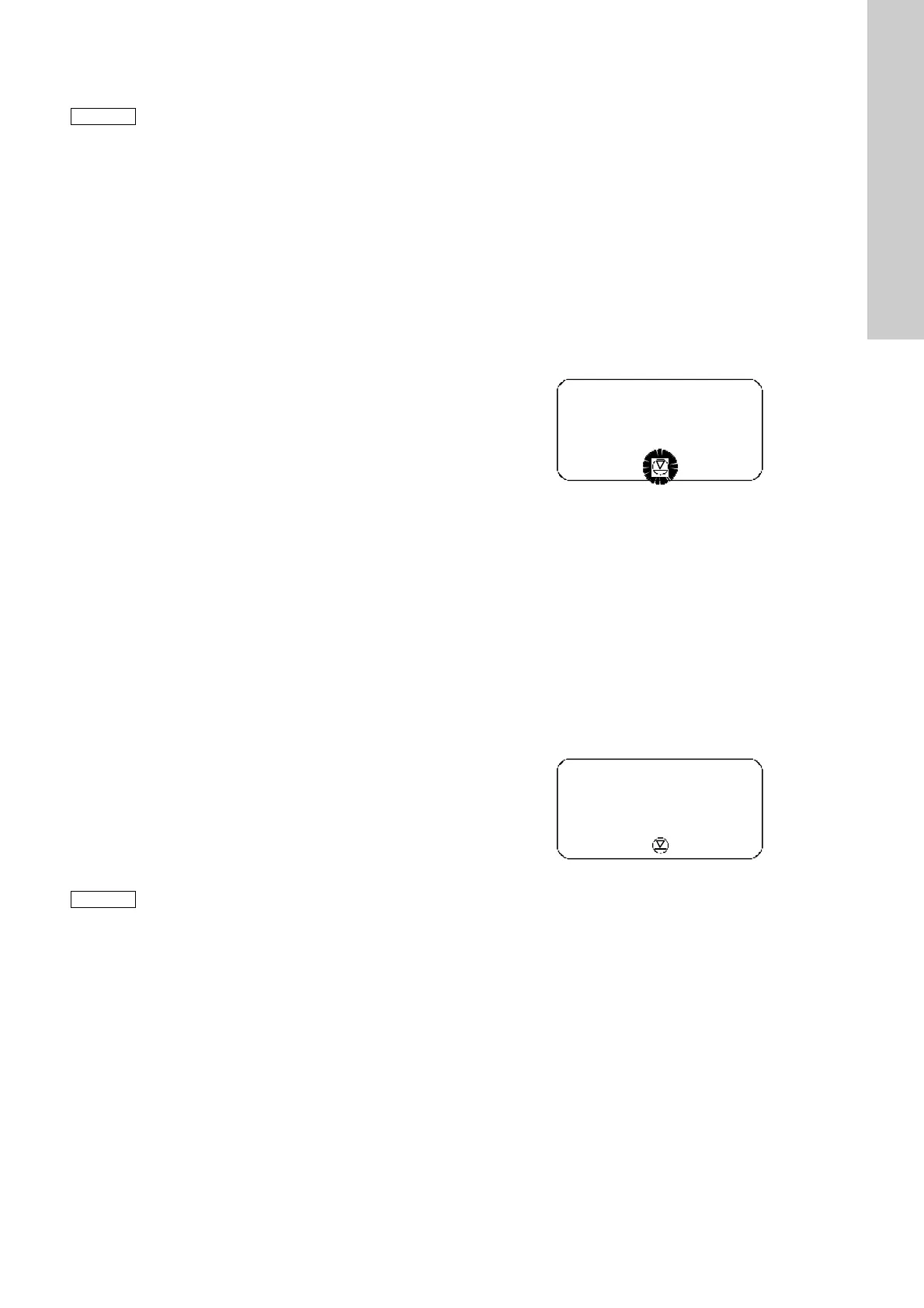

Rys. 18 Wyświetlacz: Sygnał - prawie pusty
Po usunięciu błędu,
•przekaźnik sygnału błędu lub przekaźnik sygnału - prawie
pusty wyłącza się.
• Pompa powraca do stanu, w jakim była przed wystąpieniem
błędu.
Sygnał - pusty
W chwili, gdy zestyk odpowiedniego łącznika pływakowego
zamyka się,
•pompa jest wyłączana.
•Przekaźnik sygnału błędu włącza się.
• Dioda LED błyska na czerwono.
•Na wyświetlaczu zapala się symbol sygnału - pusty.
Rys. 19 Wyświetlacz: symbol sygnału - pusty
Po usunięciu błędu,
• pompa rozpoczyna ponownie pracę (jeśli pracowała
poprzednio).
•Przekaźnik sygnału błędu wyłącza się.
• Pompa powraca do stanu, w jakim była przed wystąpieniem
błędu.
Najpierw należy zapoznać się z rozdziałami
5. Instalacja, 7. Uruchomienie / wyłączenie z ruchu i
7.2 Eksploatacja pompy. W niniejszym rozdziale
opisane są tylko funkcje dodatkowe.
W trybie "Batch manual" (dawkowanie ręczne)
przycisk "Run" nie powinien być blokowany,
ponieważ wtedy pompa przechodzi do pracy ciągłej.
TM03 6596 4506TM03 6597 4506
