Regulacja przeciwciśnienia roboczego bez mierzenia
objętości dozowanej podczas kalibracji
Jeśli nie mierzy się objętości dozowanej cieczy, "wartość
kalibracji" można wyznaczyć na podstawie poniższych krzywych
objętości wtłoczonej cieczy, w celu przystosowania pompy do
przeciwciśnienia roboczego.
Krzywe przedstawiają wyniki dla 200 skoków:
• Dozowane medium miało lepkość zbliżoną do lepkości wody
• zalane ssanie 0,5 m.

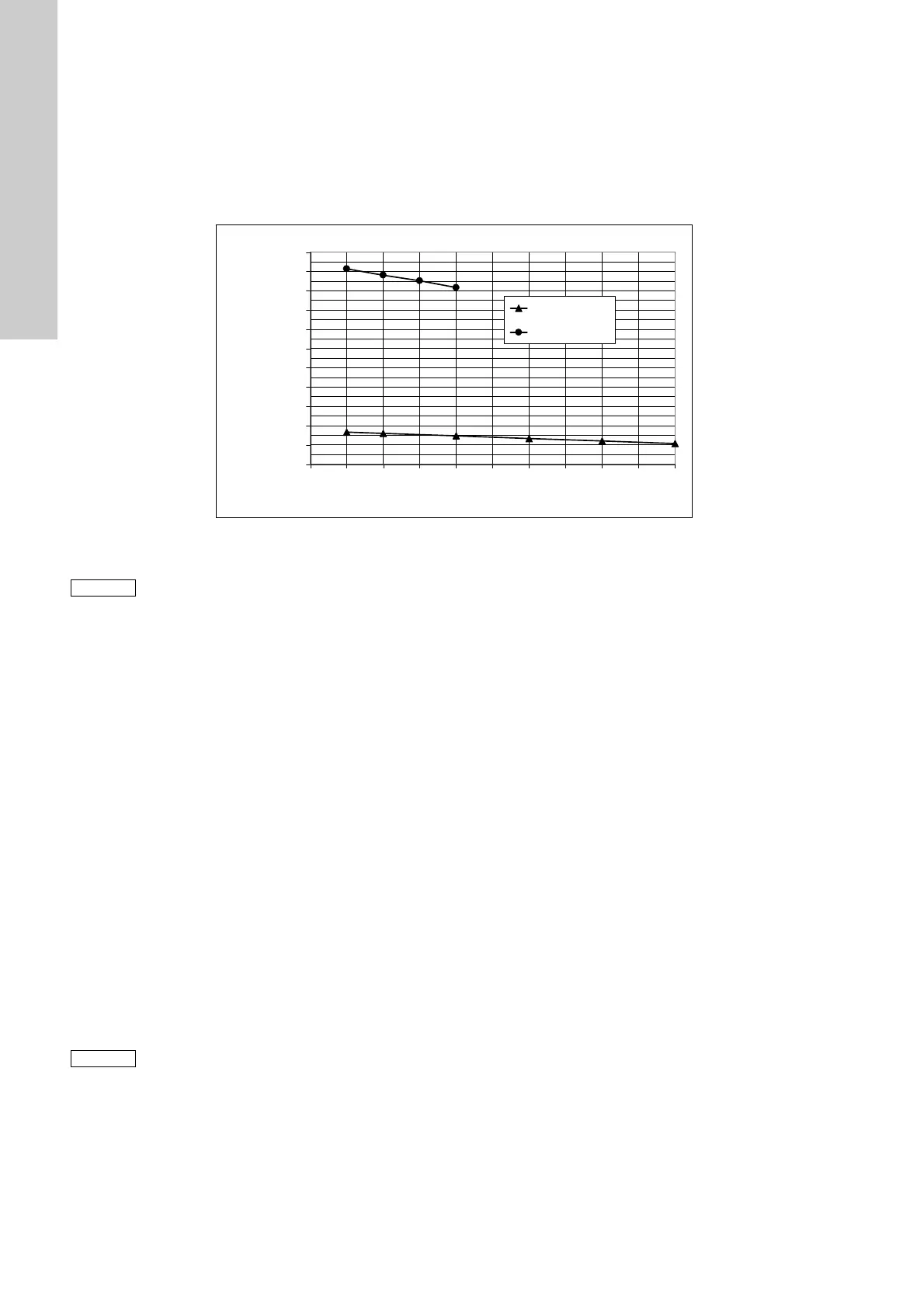

Rys. 31 Krzywe objętości dozowanej cieczy
9.6.1 Monitor Przepływu
Jeśli czujnik ciśnienia (gdy jest zainstalowany) ma działać jako
kontroler dozowania, kontroler dozowania musi być włączony.
Patrz rozdział
9.10 Monitor Przepływu.
9.6.2 Kontrola ciśnienia
W menu kontroli ciśnienia włączana i wyłączana jest funkcja
kontroli ciśnienia oraz nastawiane jest przeciwciśnienie
wyłączające. Patrzatrz rozdział
9.10 Monitor Przepływu.
9.6.3 Funkcja pamięci
Funkcja pamięci jest wykorzystywana do zapamiętywania
nadmiarowych sygnałów stykowych w celu przetwarzania ich
później. Patrzatrz rozdział
9.6.3 Funkcja pamięci.
•Załączanie/wyłączanie funkcji pamięci odbywa się za pomocą
przycisków "Up" / "Down".
•Wciśnij przycisk "Menu/Info" (potwierdzenie nastawienia
iprzejście do następnej pozycji menu ), albo
•wciśnij przycisk "Start/Stop" (potwierdzenie nastawienia
izamknięcie drugiego poziomu funkcji).
9.6.4 Obciążanie wejścia/wyjścia prądowego
Podczas pracy z wykorzystaniem wejścia/wyjścia prądowego
wydajność dozowania jest regulowana sygnałem prądowym.
Pompa wysyła sygnał prądowy jako sprzężenie zwrotne do
nastawni lub w układach z pompą główną/podporządkowaną.
9.6.5 Menu dawkowania / tryb dawkowania (wsadowy)
W trybie dawkowania określona wielkość dawki jest dozowana
zokreślonym natężeniem dozowania. Określona dawka może
być wprowadzana ręcznie lub za pomocą styku. Patrz rozdział
9.11 Menu dawkowania / tryb dawkowania (wsadowy).
TM03 6679 4506
1000
1200
1400
1600
1800
2000
2200
2400
2600
2800
3000
3200
012345678910
p
sys
[bar]
V
kal
[ml]
DDI 60 -10
DDI 150 - 4
Wartości te są wartościami przybliżonymi i nie biorą
pod uwagę odchyłek spowodowanych tolerancją
parametrów zgodnie z normą VDMA 24284.
Obciążanie wejścia/wyjścia prądowego, patrz także
9.9 Sterowanie sygnałem prądowym 0-20 mA /
4-20 mA
.
