Português (PT)
352
• Na instalação da linha de aspiração, observe o seguinte:
– Mantenha a linha de aspiração o mais curta possível.
Evite que se emaranhe.
– Se necessário, utilize um tubo curvo em vez de cotovelos.
– Disponha a linha de aspiração sempre em sentido ascen-
dente em direcção à válvula de aspiração.
– Evite curvaturas já que podem causar bolhas de ar.

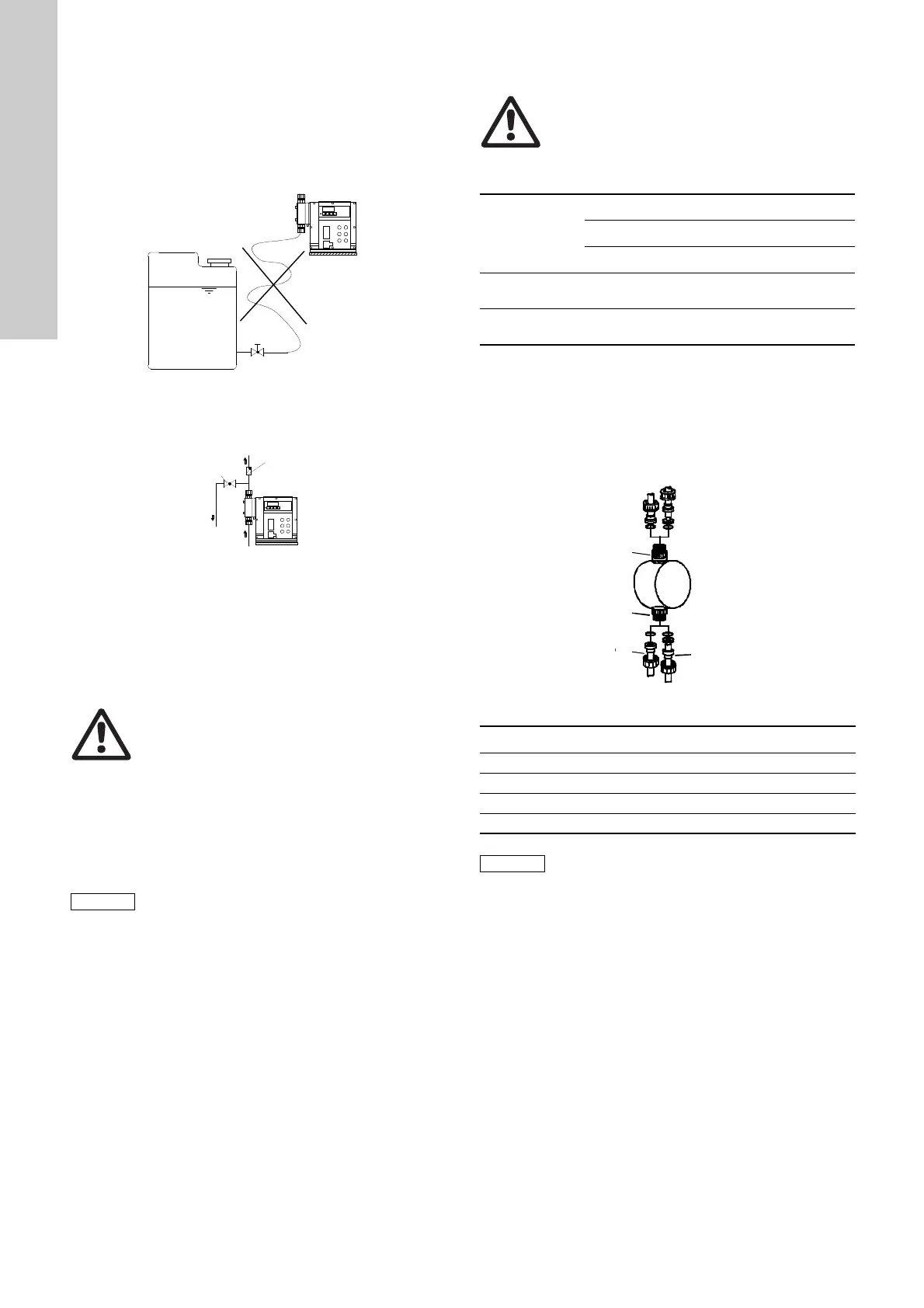

Fig. 13 Instalação da linha de aspiração
• No caso de tubagens de descarga compridas, instale
uma válvula de retenção (12i) na linha de descarga.
Fig. 14 Instalação com válvula de retenção
5.5 Tubo/condutas
5.5.1 Geral
Comprimento máximo da linha de aspiração
• 5 m para bombas standard para meios doseadores com
uma viscosidade semelhante à da água e na utilização de
um amortecedor de pulsação.
• 1,2 m para meios a dosear com uma viscosidade superior à
da água.
• 1,2 m para bombas com Indicação de caudal (2 m para bom-
bas standard DDI 60-10) para meios a dosear com uma visco-
cidade semelhante à da água e sem a utilização de um amor-
tecedor de pulsação.
5.5.2 Dimensões dos tubos / condutas
Diâmetro interno mínimo
5.5.3 Ligação das linhas de aspiração e de descarga
• Ligue a linha de aspiração à válvula de aspiração (3a).
– Instale a linha de aspiração no depósito de forma que
a válvula de pé permaneça aprox. 5 a 10 mm acima da
parte inferior do depósito ou do nível de sedimentação
possível.
• Ligue a linha de descarga à válvula de descarga (3b).
Fig. 15 Ligação das linhas de aspiração e de descarga
TM03 6672 4506TM03 6673 4506
Aviso
Para proteger a bomba doseadora contra a
formação excessiva de pressão, instale uma
válvula de descarga na linha de descarga.
Todas as linhas têm que se encontrar livres de ten-
são!
Evite curvaturas e ondulações nos tubos!
Mantenha a linha de aspiração o mais curta possível!
O caudal deve deslocar-se na direcção oposta à da
gravidade!
Observe as instruções de segurança do fabricante
quando manusear substâncias químicas!
A resistência das peças que entram em contacto
com o meio depende do próprio meio, da tempera-
tura do meio e da pressão de serviço.
Assegure-se que as peças em contacto com o meio
são quimicamente resistentes ao meio a dosear nas
condições de operação!
Utilize apenas os tipos de linha especificados!
Aviso
Observe a fase de pressão das linhas usadas.
A pressão de entrada máxima permissível e a fase
de pressão das linhas de descarga não devem ser
excedidas!
Tipo de bomba
Versão da bomba
Standard Variedade HV
[mm] [mm]
DDI 60-10
Lado de aspiração: 9
Lado de descarga: 6
Lado de aspiração: 19
Lado de descarga: 13
DDI 150-4 13
Lado de aspiração: 19
Lado de descarga: 13
TM03 6235 4506
Pos. Componentes
3a Válvula de aspiração
3b Válvula de descarga
C Ligação das condutas
D Ligação dos tubos
Observe os limites de pressão especificados
na secção
1. Informação geral!
