Grundfos DDI 222 User Manual

Português (PT)
353
6. Ligações eléctricas
Certifique-se de que a bomba é adequada para a alimentação
eléctrica através da qual será utilizada.
6.1 Ligação das linhas de sinal da DDI 222

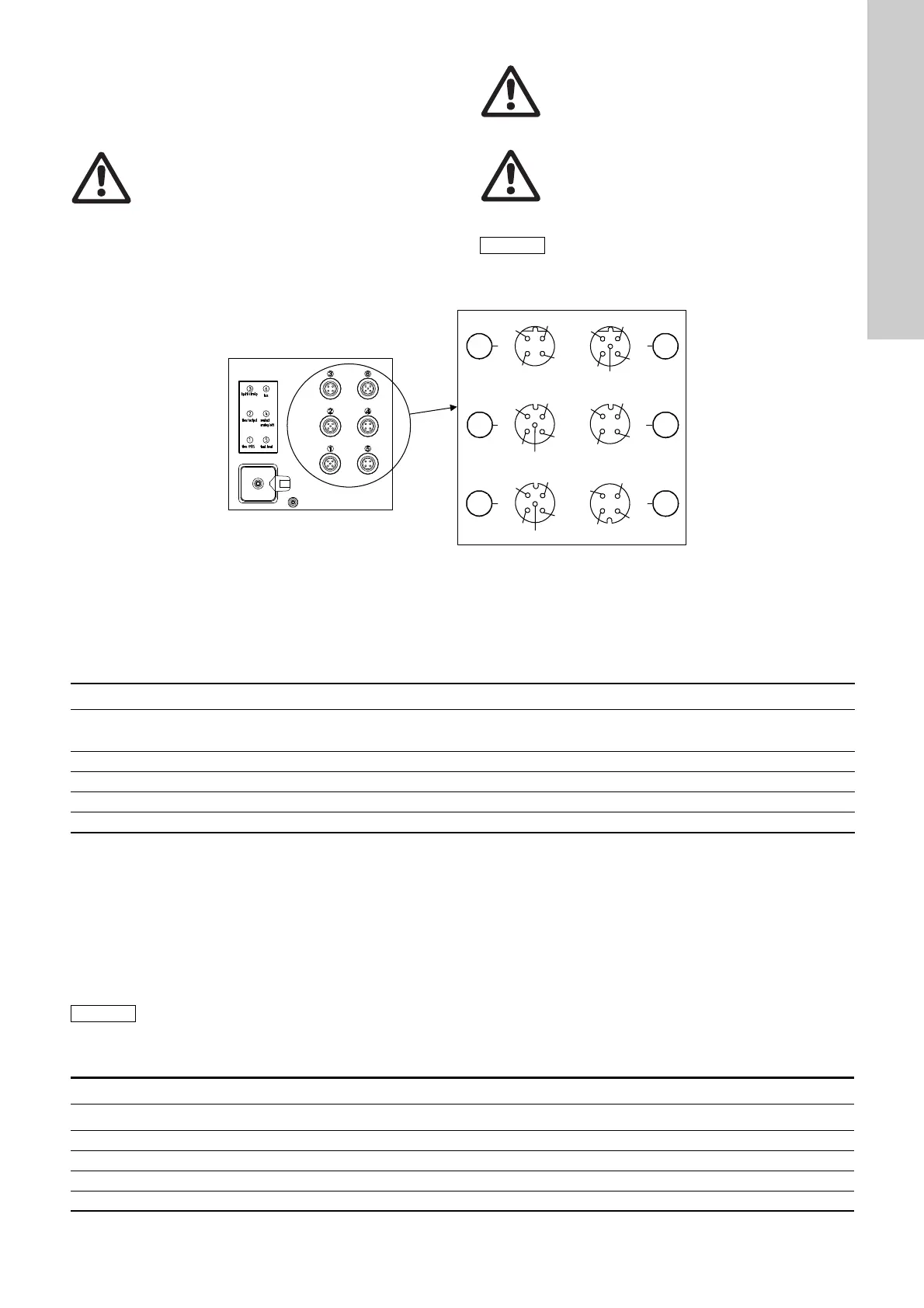

Fig. 16 Diagrama de ligações da DDI 222
6.1.1 Sinal de fuga da membrana / (sensor de pressão - Indicação de caudal)
Tomada 1
Para o sinal de fuga da membrana (MBS) e/ou sensor de pressão (opção de bomba com Indicação de caudal).
O sinal de detecção de fuga da membra e o sensor de pressão encontram-se pré-instalados com uma ficha M12 para a tomada 1.
• Ligue os cabos de acordo com a seguinte tabela.
6.1.2 Saída de corrente (opção de bomba com Indicação de caudal)
Tomada 2
Para sensor de pressão para opção com Indicação de caudal.
O sensor de pressão é fornecido pronto com uma ficha M12 para a tomada 2 ou tomada 1.
A saída de corrente indica o caudal doseador actual e pode ser avaliada independentemente do modo de operação seleccionado.
Consulte a secção
9.6.4 Avaliação da entrada/saída de corrente.
Aviso
As ligações eléctricas têm que ser realizadas
por pessoal qualificado!
Desligue a alimentação eléctrica antes de ligar
os cabos de alimentação eléctrica e os contactos
dos relés!
Observe os regulamentos de segurança locais!
Aviso
O corpo da bomba deve apenas ser aberto por pes-
soal autorizado pela Grundfos!
Aviso
Proteja as ligações e as fichas dos cabos contra cor-
rosão e humidade.
Retire apenas as tampas protectoras das tomadas
que vão ser utilizadas.
Atenção
A alimentação eléctrica deve ser electricamente iso-
lada dos sinais de entrada e saída.
TM03 6583 4506
1
3
5
42
1
2
3
4
5
6
1
2
3
4
optional
5
1
2
3
4
2
1
4
3
1
2
3
4
5
1
2
4
3
Opcional
Tomada 1 Utilizado para / cores do fio
Pino Atribuição
Sinal de detecção de fuga
da membrana (MBS)
Sensor de pressão
1+ 5 V x
3 Entrada do sensor de pressão x
4 Entrada MBS Preto
5 GND Verde/amarelo x
Nota
Sensor de pressão (Indicação de caudal):
Se a tomada 2 também for utilizada para a saída de
corrente, o sensor de pressão pode ser ligado à
tomada 1 ou preferencialmente em conjunto com a
saída de corrente para a tomada 2 utilizando o con-
junto de ficha (número de produto 96645265
(321-327)).
Tomada 2 Cabo Utilizado para
Pino Atribuição Cor do fio +/- saída de corrente Sensor de pressão
1 + 5 V Castanho x
3 Entrada do sensor de pressão Azul x
4 Saída de corrente Preto +
5 GND Verde/amarelo - x
