Português (PT)
366
Ajuste a contrapressão de operação sem calibrar o volume
doseado durante a calibração
Se não calibrar o volume doseado é possível determinar o
"valor de calibração" a partir das seguintes curvas de capacidade
de doseamento de forma a ajustar a sua bomba para a contra-
pressão de operação.
As curvas representam 200 cursos:
• Meio a dosear com uma viscosidade semelhante à da água
• Aspiração positiva 0,5 m.

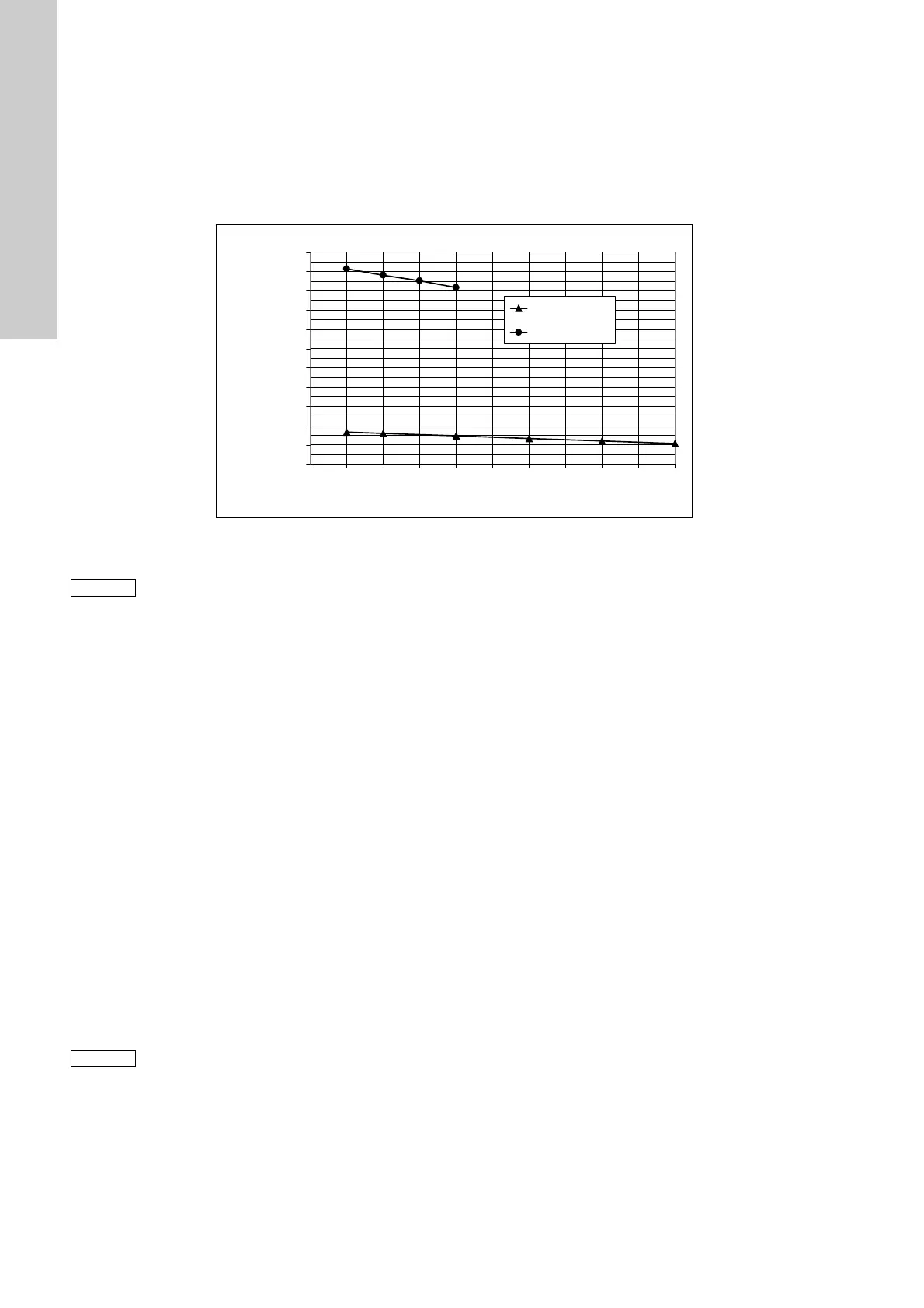

Fig. 31 Curvas de capacidade de doseamento
9.6.1 Indicação de caudal
Para o sensor de pressão (se instalado) funcionar como controla-
dor de doseamento, é necessário o controlador de doseamento
estar activado. Consulte a secção
9.10 Indicação de caudal.
9.6.2 Controlo da pressão
A função de controlo de pressão é activada ou desactivada e é
ajustada a contrapressão de paragem no menu de controlo da
pressão. Consulte a secção
9.10 Indicação de caudal.
9.6.3 Função de memória
A função de memória é utilizada para guardar sinais de contacto
em excesso para processamento posterior. Consulte a secção
9.6.3 Função de memória.
• Active/desactive a função de memória com "Up" (Para cima) /
"Down" (Para baixo).
• Prima o botão "Menu/Info" (confirme o ajuste e avance para
o item de menu seguinte), ou
• prima o botão "Start/Stop" (confirme o ajuste e feche
o segundo nível de função).
9.6.4 Avaliação da entrada/saída de corrente
Na operação entrada/saída de corrente, a capacidade de dosea-
mento é comandada através do sinal de corrente. A bomba emite
um sinal de corrente como feedback para as salas de comando
ou para as aplicações principais/secundárias.
9.6.5 Menu Agrupamento / modo de agrupamento
No modo de agrupamento é doseada uma quantidade de agrupa-
mento definida com um caudal doseador definido.
O agrupamento pode ser doseado manualmente ou através de
contacto. Consulte a secção
9.11 Menu Agrupamento / modo de
agrupamento
.
TM03 6679 4506
1000
1200
1400
1600
1800
2000
2200
2400
2600
2800
3000
3200
012345678910
p
sys
[bar]
V
kal
[ml]
DDI 60 -10
DDI 150 - 4
p
sys.
[bar]
V
cal
[ml]
Nota
Os valores são valores aproximados e não tomam
em consideração desvios devido a tolerância de
construção de acordo com VDMA 24284.
Nota
Para a avaliação da entrada/saída de corrente, con-
sulte também
9.9 Comando do sinal de corrente 0-20
mA / 4-20 mA
.
