Português (PT)
374
Resultado da avaliação
No exemplo, os seguintes valores foram introduzidos como pon-
tos de referência L
d
e H
d
:
L
d
: mA
mín.
= 6 mA, Q
selec
mA mín.
= 10 l/h
H
d
: mA
máx.
= 16 mA, Q
selec mA máx.
= 40 l/h.
A curva da entrada de corrente/saída de corrente passa agora
através de Q = 0 a < 6 mA, a partir de Q = 10 l/h a 6 mA para
Q = 40 l/h a 16 mA e através de Q = 40 l/h a > 16 mA (curva 1d).
De igual modo, é também possível introduzir uma avaliação de
corrente com um gradiente negativo. Para tal, o par de valores
para o ponto de referência L deve ser introduzido primeiro com
o valor mA menor seguido pelo ponto de referência H.
No exemplo, os seguintes valores foram introduzidos como
pontos de referência L
e
e H
e
:
L
e
: mA
mín.
= 2 mA, Q
selec mA mín.
= 60 l/h
H
e
: mA
máx.
= 16 mA, Q
selec mA máx.
= 10 l/h.
A curva para a entrada/saída de corrente passa agora através de
Q = 0 a < 2 mA, a partir de Q = 60 l/h a 2 mA para Q = 10 l/h a
16 mA e através de Q = 10 l/h a > 16 mA (curva 1e).

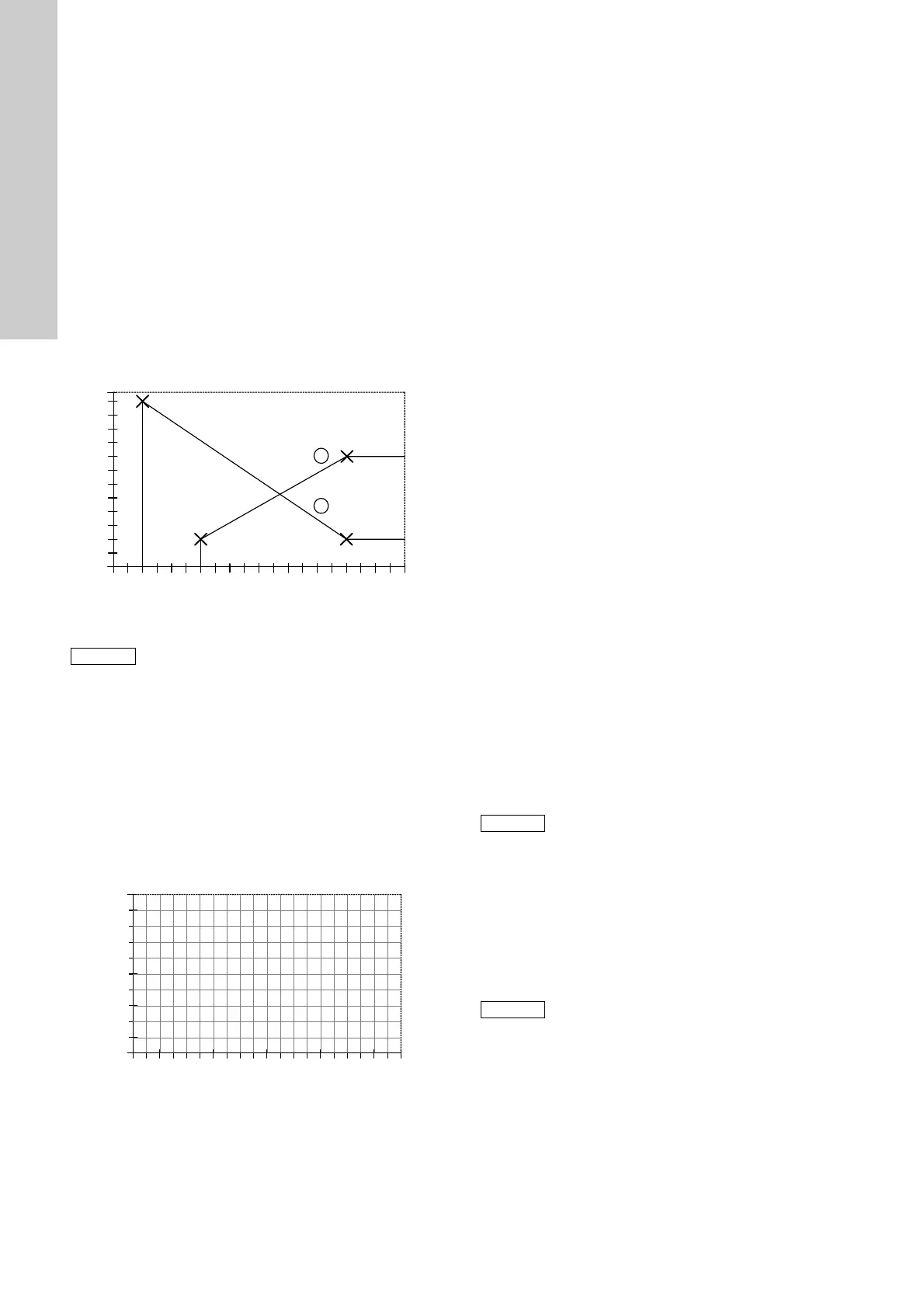

Fig. 40 Resultado da avaliação
Anote a avaliação de corrente ajustada no seguinte diagrama
para a entrada de corrente/saída de corrente:
1. Identifique o eixo Q [l/h] da sua área de trabalho.
2. Assinale os seus pontos de referência com os pares de valo-
res:
L: mA
mín.
/ Q
selec mA mín.
e
H: mA
máx.
/ Q
selec mA máx.
no diagrama.
3. Desenhe a curva como uma linha de L para H, verticalmente
de Q
selec. mA mín.
até ao eixo mA e horizontalmente de
Q
selec. mA máx.
até ao limite do diagrama.
Fig. 41 Diagrama de entrada de corrente/saída de corrente
9.10 Indicação de caudal
9.10.1 Notas sobre a aplicação
Doseamento do meio desgasificante (H
2
O
2
, agentes de
branqueamento à base de cloro)
• Para uma operação segura, defina o número de erros de
curso permissíveis para um valor superior a 10.
Doseamento de antifloculante (viscosidade superior a
20 mPa s)
• Utilize válvulas accionadas por mola para meios de elevada
viscosidade.
• No doseamento de meio viscoso, consulte igualmente
a secção
1.3.10 Meio a dosear.
Doseamento de meios viscosos
• Para meios com uma viscosidade superior a 20 mPa s, são
recomendadas a aspiração e válvulas de descarga acciona-
das por mola.
Para a operação de agrupamento ou de temporizador
• Ajuste o número de cursos de erro permissíveis para um valor
inferior ao número de cursos de trabalho.
• Se, durante a paragem da bomba, a pressão na linha de
descarga cair abaixo da pressão mínima de 2 bar (por ex.,
em caso de fuga na válvula de segurança), aumente o número
de cursos de erro permissíveis para evitar mensagens de erro
desnecessárias.
Assegurar a contrapressão através de uma válvula de segu-
rança:
• Verifique a contrapressão 2 a 3 semanas após o arranque.
– Se a contrapressão se encontrar abaixo de 2 bar, é neces-
sário reajustar a válvula de segurança.
– Se o volume de caudal não for constante (como, por exem-
plo, no caso de comando de contacto ou analógico), mesmo
caudais de volume reduzidos não cairão abaixo da pressão
mínima ou diferença de pressão mínima de 2 bar.
9.10.2 Ajuste da Indicação de caudal
Para o sensor de pressão (se instalado) funcionar como controla-
dor de doseamento é necessário ligar o controlador de dosea-
mento.
Para permitir que a bomba se desligue em caso de sobrepressão
e para ajustar a pressão de corte da bomba é necessário que a
função de controlo de pressão se encontre ligada e ajustada.
Se não se encontrar ligado nenhum sensor de pressão, a bomba
determina a pressão a partir da corrente do motor.
Ligar o controlador de doseamento
O item de menu "flow" encontra-se aberto.
– "flow OFF" aparece no visor.
1. Prima o botão "Up" (Para cima).
– "flow ON" aparece no visor.
– O controlador de doseamento encontra-se activado.
Ligar a função de controlo de pressão
1. Prima o botão "Menu/Info".
– O item de menu "P" encontra-se aberto.
– "P:OFF" aparece no visor.
2. Prima o botão "Up" (Para cima).
– "P:ON" aparece no visor.
– A função de controlo de pressão encontra-se activada.
TM03 6683 4506
O caudal máximo da bomba não deve ser excedido!
TM03 6614 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
1d
50 l/h
20 l/h
Q
select mA max. d
40 l/h
10 l/h
30 l/h
1e
Q
select mA max. e
Q
select mA min. d
Q
select mA min. e
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in/out
[mA]
Q [l/h]
L: Q
select mA min.
= ____ / ____mA
min.
H: Q
select mA max.
= ____ / ____mA
max.
Q
kal
L: Q
selec mA mín.
____/____ mA
mín.
H: Q
selec mA máx.
____/____ mA
máx.
Para aplicações com elevados requisitos em
termos de precisão, a função de controlo de pressão
tem que ser utilizada com um sensor de pressão.
Este item de menu aparece apenas se o sensor de
pressão já tiver sido detectado antes.
