Português (PT)
375

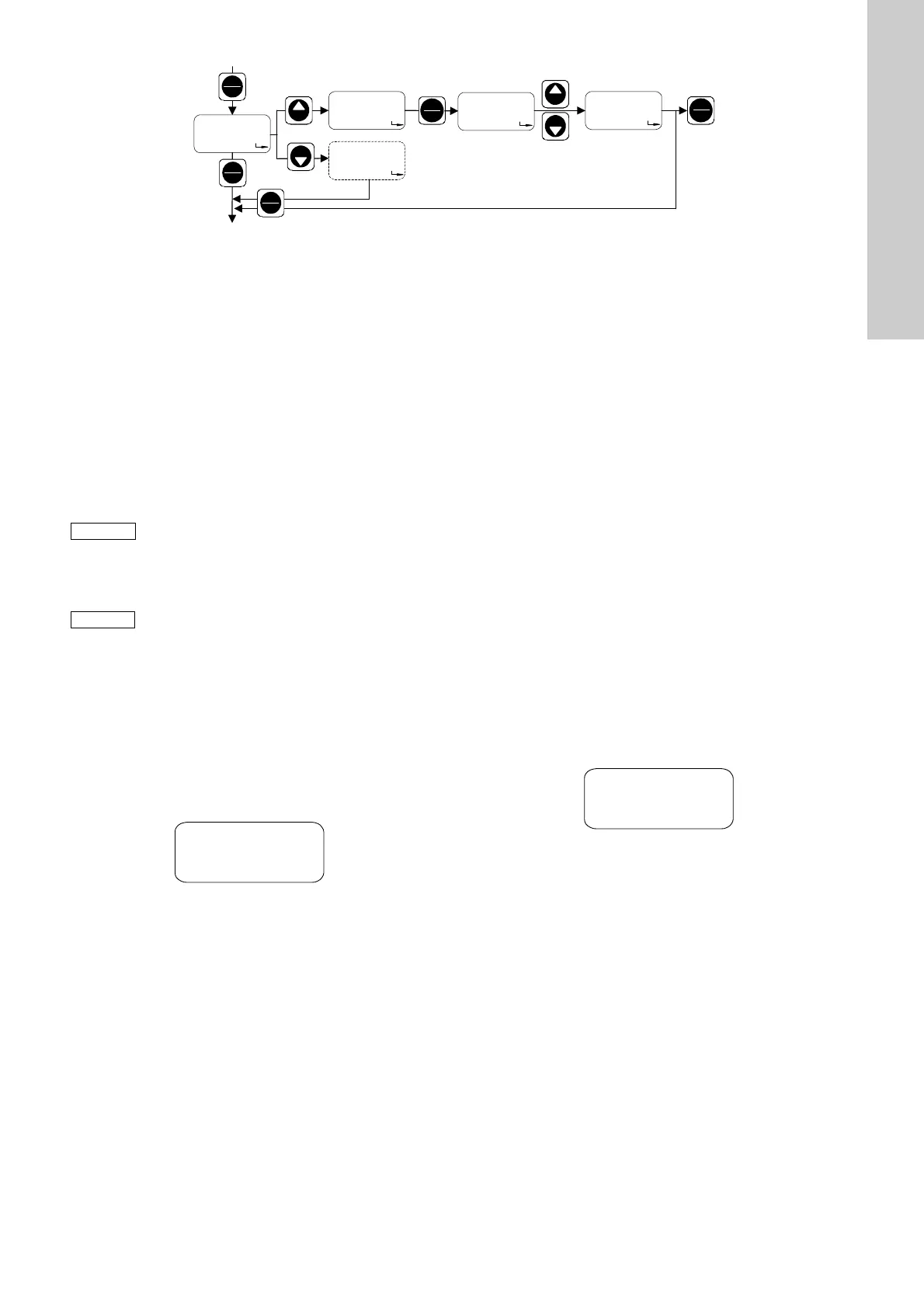

Fig. 42 Ajuste a pressão de corte
"P:ON" no visor:
1. Prima o botão "Start/Stop".
– A pressão de corte actualmente definida é apresentada no
visor. O valor predefinido é a contrapressão máxima do tipo
de bomba + 1 bar (bombas < 10 bar) ou + 2 bar (bombas de
10 bar e superior).
2. Utilize os botões "Up" (Para cima) e "Down" (Para baixo) para
introduzir a pressão de corte pretendida.
– É possível ajustar a pressão de corte na qual a bomba deve
ser parada aprox. 2 bar acima do valor predefinido.
• Prima o botão "Menu/Info" (confirme o ajuste e avance para
o item de menu seguinte), ou
• prima o botão "Start/Stop" (confirme o ajuste e feche
o segundo nível de função).
9.10.3 Função de controlador de doseamento
O software da bomba monitoriza o processo de doseamento e
emite um impulso por cada curso de doseamento. Por cada curso
o visor "flow" é momentaneamente desligado.
• Quando ligado, o sistema electrónico detecta se o controlador
de doseamento se encontra activado.
– "flow" aparece no visor.
Fig. 43 Visor: "Controlador de doseamento"
Supressão da função do controlador de doseamento durante
a operação de arranque
60 cursos de erro* são permitidos durante a operação de arran-
que antes de ser emitido um sinal de erro. Após mais 7 cursos de
erro* é sinalizado um erro de doseamento.
* Valores predefinidos, consulte igualmente a secção
9.7.1 Alterar a atribuição de interruptores.
A operação de arranque é desencadeada da seguinte forma:
• Ligando a alimentação eléctrica.
• Operação de purga (pressionando continuamente o botão
"Start/Stop").
A operação de arranque está concluída
• após 60 cursos.
• após o primeiro curso válido sinalizado pelo controlador de
doseamento.
• depois de ligar e desligar brevemente a bomba pressionando
o botão "Start/Stop".
O número de cursos de erro permissíveis pode ser aumentado ou
reduzido dado, dependendo do tipo da bomba, por exemplo,
60 cursos poderem demorar um período de tempo considerável
durante a operação de arranque.
Erro de doseamento (após a operação de arranque)
Se, após sete cursos sucessivos ou após o número de cursos
definidos pelo utilizador, o controlador de doseamento não emitir
nenhum sinal. Isto é identificado como um erro:
• O relé do sinal de erro liga, mas a bomba não é desligada.
• O LED pisca a vermelho.
• "flow" e "ERROR" piscam no visor.
Fig. 44 Visor: "Erro de doseamento"
Assim que o erro tiver sido corrigido e tiverem sido medidos sete
cursos válidos ou se tiver sido pressionado o botão "Start/Stop",
o relé do sinal de erro desliga.
• A bomba regressa ao estado em que se encontrava antes de
ter ocorrido o erro.
TM03 6680 4506
P:OFF
bar
Up
Down
10.0
Down
Up
P:OFF
P:on
Stop
Start
6.0
Stop
Start
Menu
Info
Menu
Info
Menu
Info
bar
bar
bar
bar
A pressão de corte real p
corte
é superior à pressão
ajustada
p
ajuste
:p
corte
= p
ajuste
+ 0.5 bar.
Quando define a pressão de corte recorde que
a pressão medida na cabeça doseadora é mais ele-
vada que a pressão do sistema. É aconselhável
apresentar primeiro a pressão medida, consulte
asecção
Apresentar a pressão que foi medida.
A pressão de corte deverá ser superior à pressão
medida na cabeça doseadora.
TM03 6574 4506
TM03 6576 4506
1.210
flow*ERROR*
l/h
