9.9.3 Ajuste da avaliação

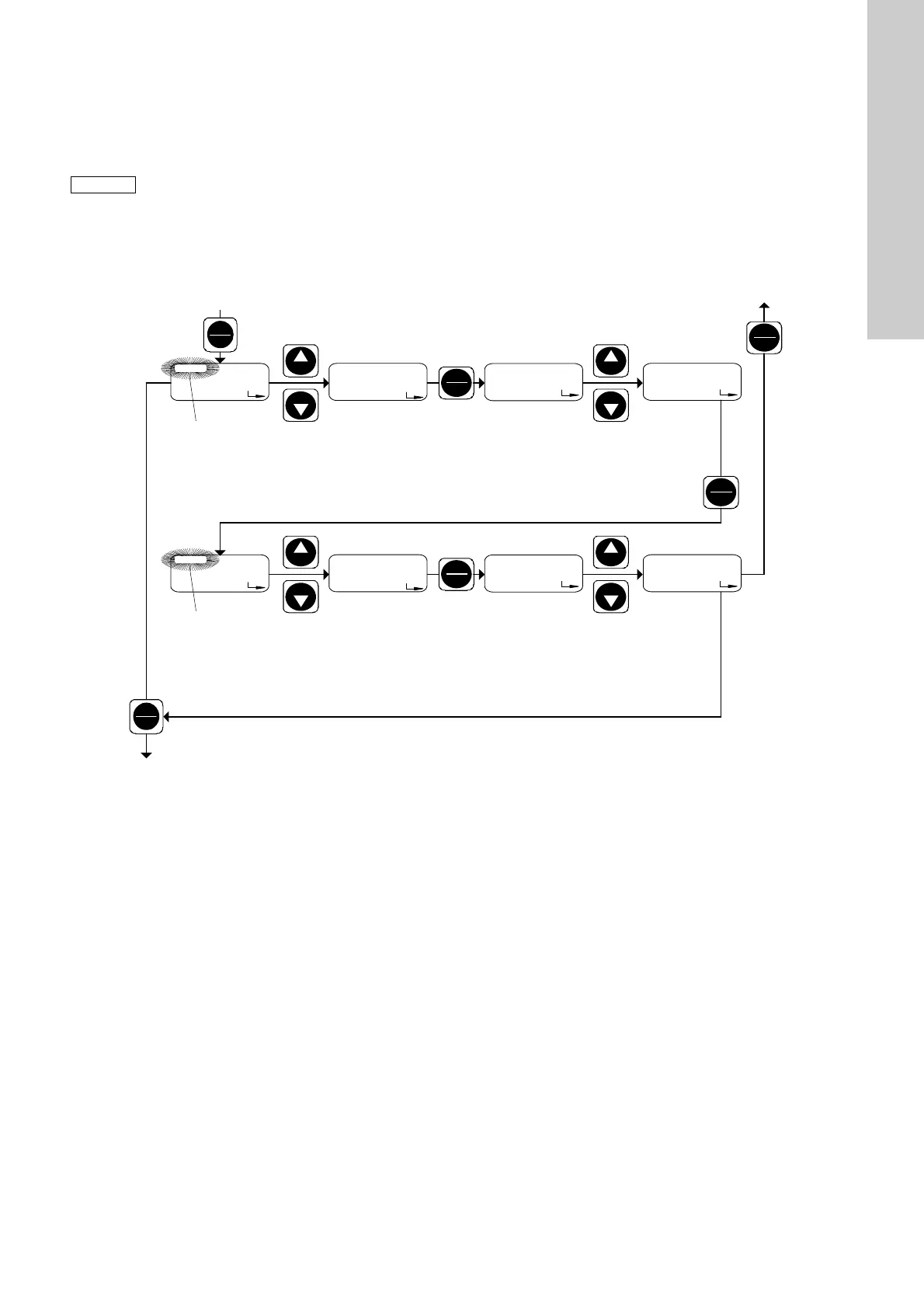

Fig. 39
Ajuste da avaliação
No segundo nível de função, introduza primeiro os valores para
o par de referência L:
O visor apresenta
• o valor actual de mA
mín.
O valor predefinido é "L:0.0 mA" ("L:4.0 mA").
• "Analog"
• "0-20 mA" ("4-20 mA") (a piscar).
Proceda do seguinte modo:
1. Utilize os botões "Up" (Para cima) e "Down" (Para baixo) para
introduzir a entrada de corrente mínima mA
mín.
entre 0 mA
(4 mA) e 20 mA (por ex., mA
mín.
= 6 mA).
2. Prima o botão "Start/Stop".
– O valor actual do caudal atribuído mA
mín.
, Q
mA mín.
aparece
no visor (o valor predefinido é 0,000).
3. Utilize os botões "Up" (Para cima) e "Down" (Para baixo) para
introduzir o valor pretendido para o caudal Q
mA mín.
a
mA
mín.
(por ex., Q
mA mín.
= 10 l/h).
Introduza agora os valores para o par de referência H:
1. Prima o botão "Start/Stop".
– O valor actual de mA
máx.
aparece no visor (o valor predefi-
nido é "H:20.0 mA").
2. Utilize os botões "Up" (Para cima) e "Down" (Para baixo)
para introduzir a entrada de corrente máxima mA
máx.
>
mA
mín.
(por ex., mA
máx.
= 16 mA).
3. Prima o botão "Start/Stop".
– O valor actual do caudal atribuído mA
máx.
, Q
mA máx.
aparece
no visor (o valor predefinido é Q
máx.
).
4. Utilize os botões "Up" (Para cima) e "Down" (Para baixo) para
introduzir o valor pretendido para o caudal Q
mA máx.
a
mA
máx.
(por ex., Q
mA máx.
= 40 l/h).
• Prima o botão "Menu/Info" (confirme o ajuste e avance para
o item de menu seguinte), ou
• prima o botão "Start/Stop" (confirme o ajuste e feche
o segundo nível de função).
Nota
As opções de ajuste para a avaliação dependem do
comando de sinal de corrente seleccionado. Os
parâmetros para 0-20 mA e para 4-20 mA são inde-
pendentes um do outro. Os parâmetros de avaliação
são alterados e guardados de acordo com o modo
de operação ajustado.
Seleccione o modo de operação do comando de cor-
rente utilizado posteriormente (0-20 mA /
4-20 mA) manualmente ou através do sinal de con-
tacto antes da avaliação. (A avaliação da saída de
comando do modo de comando manual ou do
comando do sinal de contacto é a mesma que a ava-
liação de corrente 4-20 mA).
TM03 6682 4506
Analog
L:0.0
mA
Down
Up
Stop
Start
Analog
6
mA
Analog
0.000
l / h
0-20 mA
Down
Up
Analog
10.00
l / h
0-20 mA
Stop
Start
0-20 mA
Menu
Info
Menu
Info
0-20 mA
Analog
H:20.0
mA
Down
Up
Stop
Start
Analog
16
mA
Analog
71.00
l / h
0-20 mA
Down
Up
Analog
40.00
l / h
0-20 mA0-20 mA
0-20 mA
Stop
Start
A piscar
A piscar
Seleccione o valor da
entrada de corrente
mA
mín.
0-20 mA
Seleccione o valor da
entrada de corrente
mA
máx.
> mA
mín.
Ajuste o caudal Q
mA mín.
0 - 0,999 l/h
1 - 9,9 l/h
10 - 99,9 l/h
100 - Q
máx.
[l/h]
Ajuste o caudal Q
mA máx.
0 - 0,999 l/h
1 - 9,9 l/h
10 - 99,9 l/h
100 - Q
máx.
[l/h]
