9.6 Calibração
A apresentação do caudal doseador é ajustada por ajuste prede-
finido para uma contrapressão de operação de 3 bar.
A calibração pode ser utilizada para ajustar o caudal da bomba
para as condições de operação reais.
Calibre a bomba em condições de operação normal com a linha
de descarga ligada e a contrapressão de operação.
"OFF CAL" aparece no visor.
1. Prima o botão "Up" (Para cima).
– "- - -" e "CAL" (a piscar) aparecem no visor.
2. Aguarde até que "ON" e "CAL" (não se encontram a piscar)
apareçam no visor.
– "ON CAL" aparece no visor.
3. Prima o botão "Start/Stop".
– A calibração é iniciada. O LED pisca a verde e no visor
pisca "Run".
• Por ajuste predefinido são executados 200 cursos. O número
de cursos executados aparece no visor.
• Prima "Start/Stop" para parar a qualquer valor de curso.
– O LED acende a vermelho.
4. Prima o botão "Start/Stop".
É apresentado o valor de calibração actual (não com placas de
circuitos de substituição!).
5. Utilize os botões "Up" (Para cima) e "Down" (Para baixo) para
introduzir o valor de calibração (valor calibrado em ml).
• Prima o botão "Menu/Info" (confirme o ajuste e avance para
o item de menu seguinte), ou
• prima o botão "Start/Stop" (confirme o ajuste e feche o
segundo nível de função).

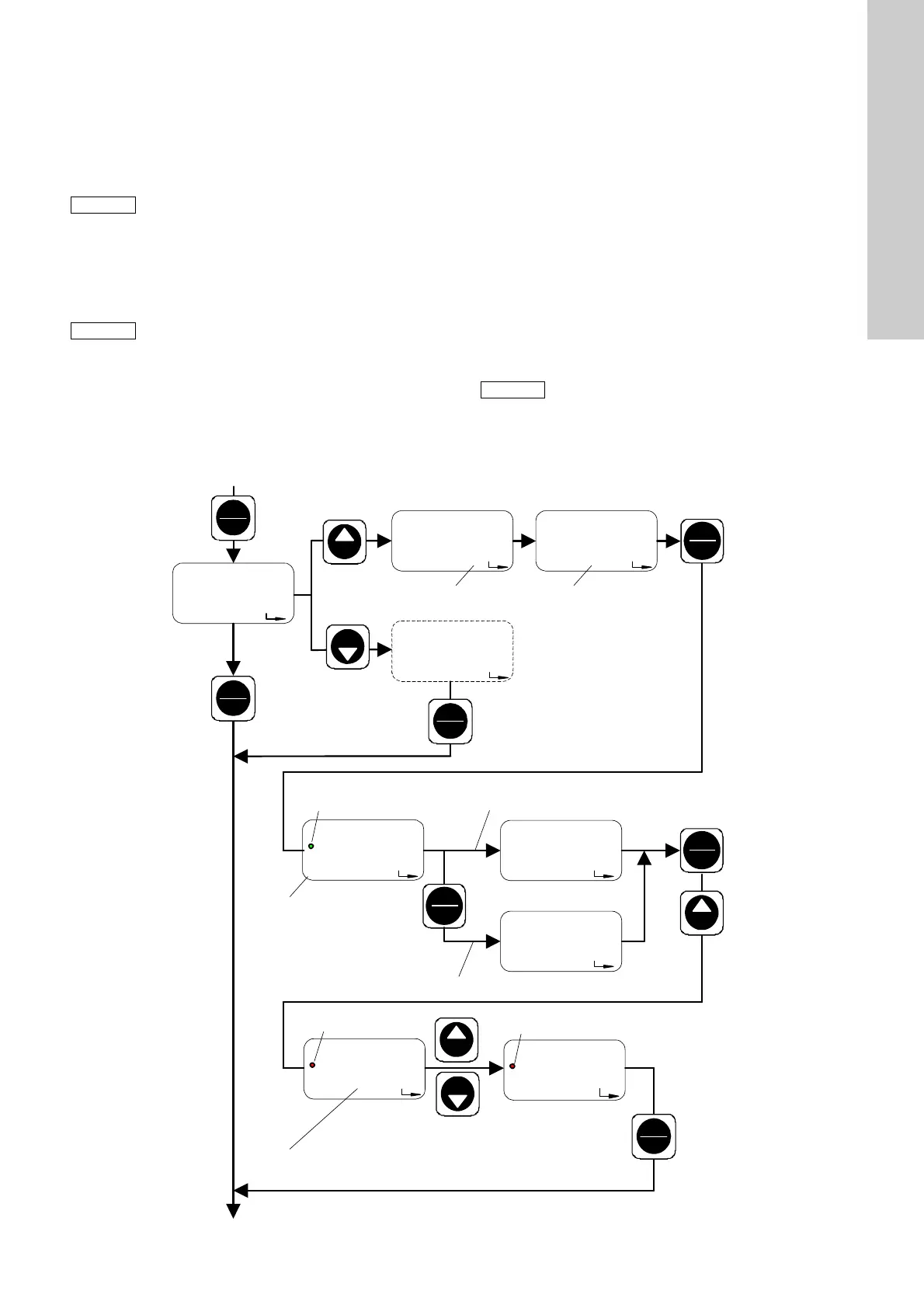

Fig. 30 Calibração
Com compensação de caudal activada (consulte a
secção
4.4.4 Compensação de caudal):
No doseamento de meios com uma viscosidade dife-
rente da da água ou após uma actualização de sof-
tware, é necessário calibrar a bomba.
Após uma actualização de software "cal" pisca no
visor.
O volume doseado deve ser calibrado em litros
durante a calibração, por exemplo, retirando o meio
a dosear a partir de um depósito calibrado.
O processo de calibração não altera o ajuste
da atribuição/avaliação da entrada e saída de cor-
rente do caudal.
Se for utilizada uma entrada ou saída de corrente,
verifique após a calibração para determinar se é
necessária uma nova avaliação da corrente.
