Português (PT)
357
9. Como utilizar a unidade de comando
9.1 Níveis de menu
Níveis de menu utilizados na unidade de comando
• Primeiro nível de função: para a selecção e ajuste dos
modos de operação da bomba (Manual, Contacto, Analógico),
execução das as funções de agrupamento e de temporizador
e arranque da bomba.
•
Segundo nível de função: para o ajuste e visualização de
funções adicionais, selecção e ajuste das funções de agrupa-
mento e de temporizador e o ajuste do código de acesso para
proteger a bomba contra acesso não intencional ou não auto-
rizado aos ajustes da bomba.
•
Nível de assistência: para o ajuste do tipo de bomba e
a unidade de apresentação do caudal doseador (l/h ou gal/h)
e o ajuste das entradas e saídas.
Memorização dos ajustes do utilizador
Os ajustes da bomba são automaticamente memorizados aproxi-
madamente a cada 10 minutos e permanecem como estão
mesmo depois de a alimentação eléctrica ter sido desligada.
9.2 Funções gerais da unidade de comando
9.2.1 Aspiração
Se o botão "Start/Stop" for pressionado durante mais de
1 segundo, a bomba comuta para a operação contínua enquanto
o botão for pressionado (por exemplo, para a aspiração).
Isto acontece independentemente do modo de operação selec-
cionado.
(No modo de agrupamento ou de temporizador, é necessário
parar primeiro a bomba.)
9.2.2 Bloquear "run"
É possível bloquear a bomba para evitar a paragem manual.
Ao activar esta função (nível de assistência), a bomba começa
a funcionar com os ajustes actuais e não é possível pará-la utili-
zando o botão "Start/Stop".
Continua a ser possível confirmar as mensagens de erro utili-
zando o botão "Start/Stop".
Paragem da bomba quando o bloqueio "run" está activado
• Se ligar/desligar à distância estiver ligado, utilize desligar à
distância.
• Desligue a bomba da alimentação eléctrica.
9.2.3 Sinal de depósito vazio em duas fases
Esta função é utilizada para enviar um aviso quando o depósito
estiver quase vazio e para desligar a bomba quando o depósito
estiver vazio. Para utilizar o sinal de pré-vazio, assegure-se que
a linha de aspiração está equipada com dois interruptores de
bóia.
Sinal pré-vazio
O sinal de pré-vazio pode ser um sinal de erro ou um sinal de
pré-vazio na tomada 3. Para um sinal de pré-vazio, é necessário
ajustar o relé 1 para "Sinal de pré-vazio". Consulte as secções
6. Ligações eléctricas e 9.7.1 Alterar a atribuição de interrupto-
res
.
Quando o contacto do respectivo interruptor de bóia fechar,
• o relé do sinal de erro ou o relé do sinal de pré-vazio liga,
mas a bomba não é desligada.
• O LED pisca a vermelho.
• O símbolo do sinal de vazio pisca no visor.

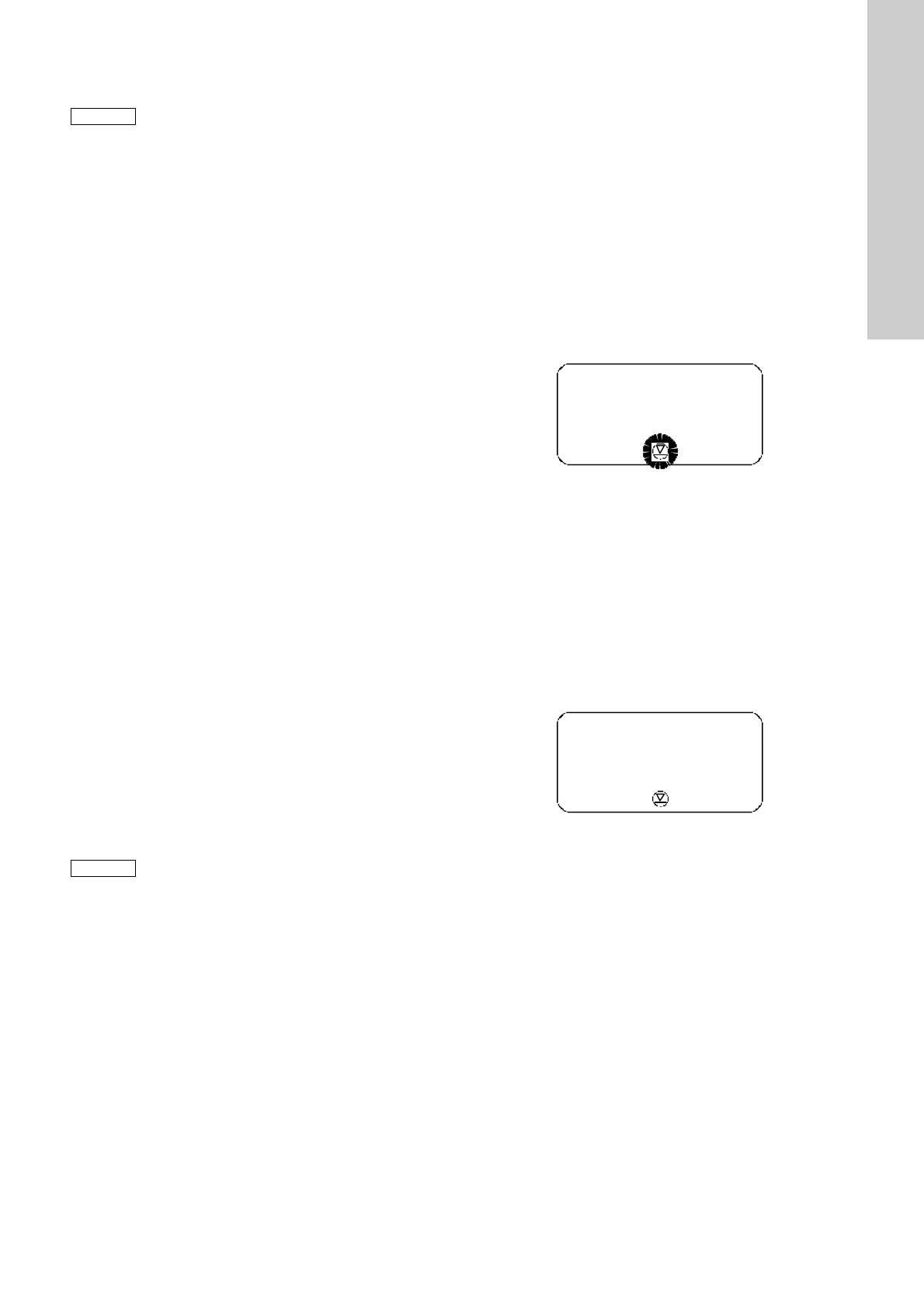

Fig. 18 Visor: sinal de pré-vazio
Assim que o erro tiver sido corrigido,
• o relé do sinal de erro ou o relé do sinal de pré-vazio desliga.
• A bomba regressa ao estado em que se encontrava antes de
ter ocorrido o erro.
Sinal de vazio
Quando o contacto do respectivo interruptor de bóia fechar,
• a bomba é desligada.
• O relé do sinal de erro liga.
• O LED pisca a vermelho.
• O símbolo do sinal de vazio acende no visor.
Fig. 19 Visor: símbolo do sinal de vazio
Assim que o erro tiver sido corrigido,
• a bomba reinicia o seu funcionamento (se antes se encon-
trava em funcionamento).
• O relé do sinal de erro desliga.
• A bomba regressa ao estado em que se encontrava antes de
ter ocorrido o erro.
Primeiro, consulte as secções 5. Instalação,
7. Arranque/paragem e 7.2 Operação da bomba.
Apenas as funções adicionais são descritas nesta
secção.
Para "agrupamento manual", o botão "Run" não se
deve encontrar bloqueado dado a bomba depois fun-
cionar em operação contínua.
TM03 6596 4506TM03 6597 4506
