Română (RO)
399
5.4.1 Sugestii pentru instalare
• Pentru medii fără degazare cu viscozitatea similară cu cea a
apei, pompa poate fi montată pe rezervor (respectaţi înălţimea
admisă de aspiraţie).
•Aspiraţie în imersie de preferat.
• Pentru medii cu tendinţe de sedimentare, instalaţi linia de
aspiraţie cu filtru (15i) astfel încât supapa de aspiraţie să
rămână cu câţiva milimetri deasupra nivelului posibil de
sedimentare.

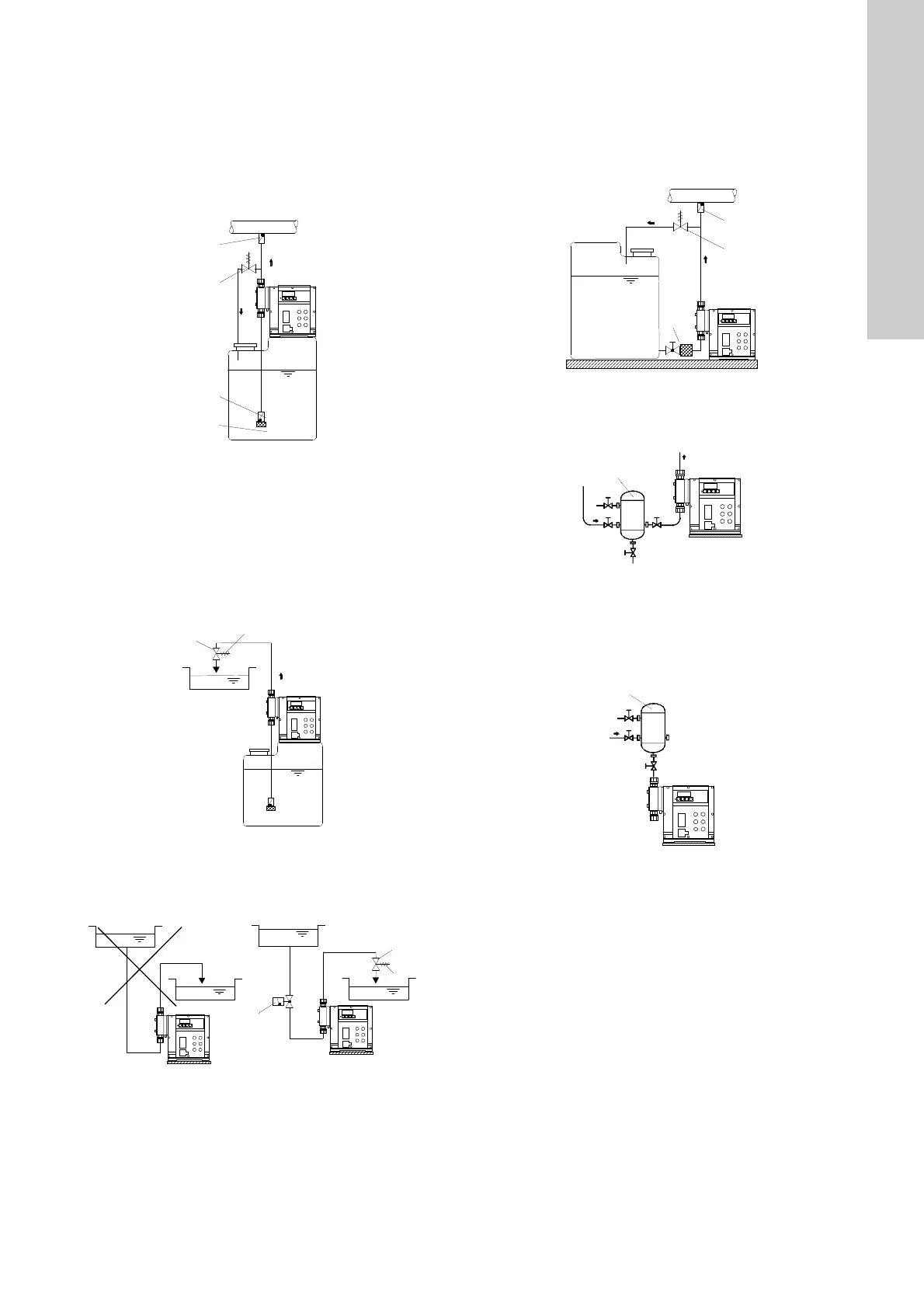

Fig. 7 Instalarea rezervorului
Cu evacuare deschisă a mediului dozat sau contrapresiune
scăzută
O diferență de presiune pozitivă de cel puțin 1 bar trebuie să fie
asigurată între contrapresiunea la punctul de injecție și presiunea
mediului de dozare la valva de aspirație a pompei.
•Dacă acest lucru nu se poate asigura, instalaţi un ventil de
presurizare (7i) imediat înainte de evacuare sau de unitatea
de injecţie.
Fig. 8 Instalarea cu ventil de presurizare
• Pentru a evita efectul de sifonare, instalaţi un ventil de
presurizare (7i) în linia de evacuare, şi dacă e cazul, un ventil
electromagnetic (14i) în linia de aspiraţie.
Fig. 9 Instalarea pentru evitarea efectului de sifonare
• Pentru a proteja pompa dozatoare faţă de acumularea
excesivă de presiune, instalaţi o supapă de siguranţă (6i) în
linia de refulare.
• Pentru medii cu degazare:
– Aspiraţie în imersie.
– Instalaţi un filtru (15i) în linia de aspiraţie pentru a preveni
contaminarea supapelor.
Fig. 10 Instalarea cu supapă de siguranţă şi filtru
• Pentru ungimi de linie peste 1 metru un amortizor de pulsații
pe aspirație (4i) poate fi cerut, în funcție de debit.
Fig. 11 Instalare cu amortizor de pulsații pe partea de
aspirație
• Pentru amortizor și lungimi de linie peste 3 metri și rețea de
țevi flexibilă și lungimi de linie peste 5 metri, un amortizor de
pulsații (8i) trebuie să fie folosit pentru protejarea sistemului.
Fig. 12 Instalare cu amortizor de pulsații
TM03 6666 4506TM03 6667 4506TM03 6668 4506
TM03 6669 4506TM03 6670 4506TM03 6671 4506
