• Când instalaţi linia de aspiraţie, respectaţi următoarele:
– Menţineţi linia de aspiraţie cât mai scurtă posibil. Nu o lăsaţi
să se încâlcească.
– Dacă e cazul, folosiţi curburi în loc de coturi.
– Conduceţi întotdeauna linia de aspiraţie în sus spre supapa
de aspiraţie.
– Evitaţi buclele, acestea putând cauza bule de aer.

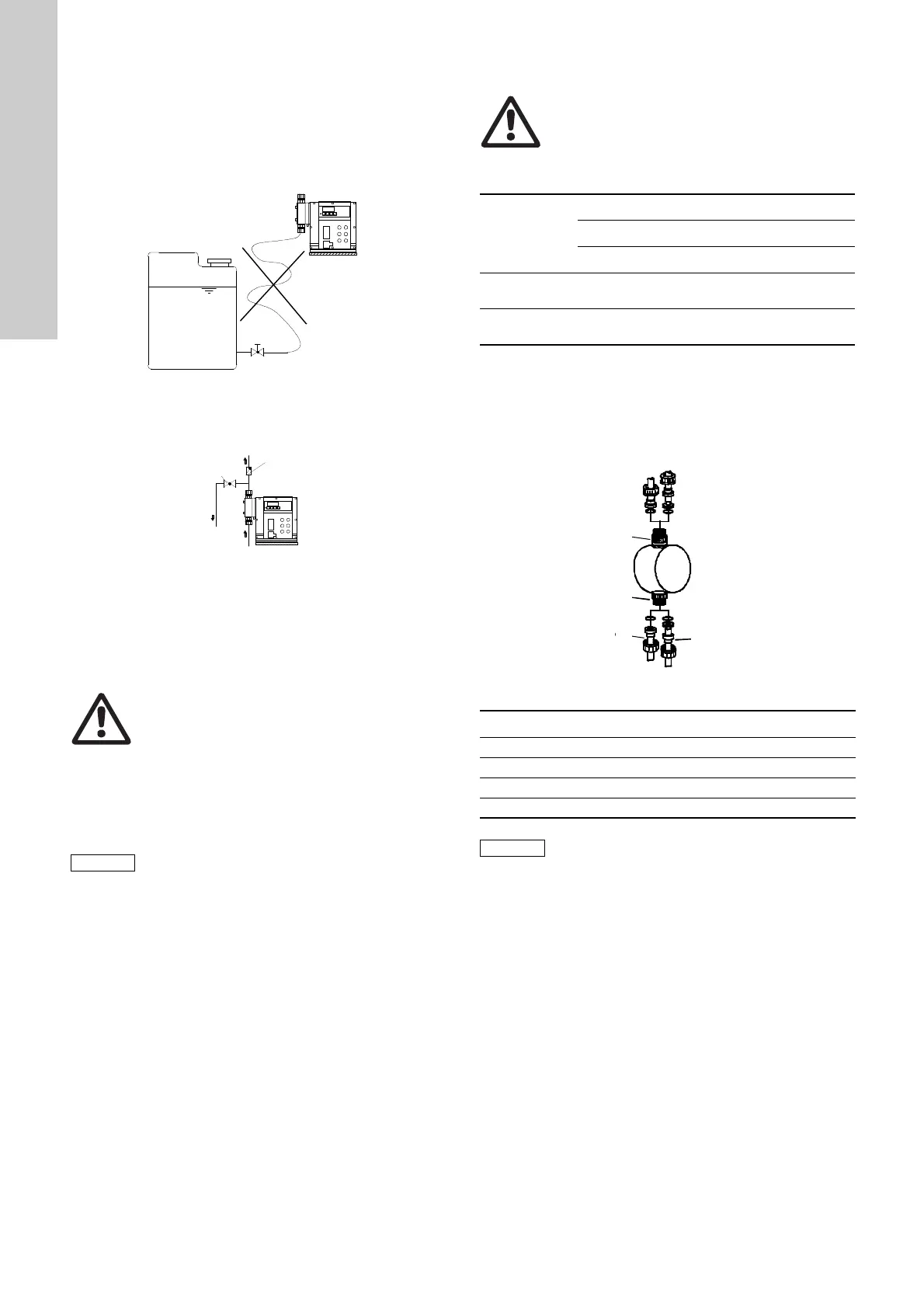

Fig. 13 Instalarea liniei de aspiraţie
• În cazul liniilor de refulare lungi, instalaţi o clapetă de
reţinere (12i) pe linia de refulare.
Fig. 14 Instalarea cu clapetă de reţinere
5.5 Tuburi/conducte
5.5.1 General
Lungimea maximă a liniei de aspiraţie
• 5 m pentru pompe standard sau pompe cu medii cu viscozităţi
similare cu cea a apei și folosind amortizor de pulsații.
• 1,2 m la mediu dozat cu viscozitate mai mare decât apa.
• 1,2 m pentru pompe cu Flow Monitor (2 m pentru standard
DDI 60-10) când mediul de dozare e cu viscozităţi similare cu
cea a apei și nu se folosește amortizor de pulsații.
5.5.2 Dimensionarea tuburilor / conductelor
Diametru intern minim
5.5.3 Racordarea liniilor de aspiraţie şi de refulare
• Racordaţi linia de aspiraţie la supapa de aspiraţie (3a).
– Instalaţi linia de aspiraţie în rezervor astfel încât supapa fixă
să rămână cu aproximativ 5 până la 10 milimetri deasupra
fundului rezervorului sau nivelului posibil de sedimentare.
• Racordaţi linia de refulare la supapa de refulare (3b).
Fig. 15 Racordarea liniilor de aspiraţie şi de refulare
TM03 6672 4506TM03 6673 4506
Avertizare
Pentru a proteja pompa dozatoare faţă de
acumularea excesivă de presiune, instalaţi o supapă
de siguranţă în linia de refulare.
Toate liniile trebuie să fie lipsite de sarcini!
Evitaţi buclele şi îndoiturile la tuburi!
Menţineţi linia de aspiraţie cât mai scurtă posibil!
Curgerea trebuie să aibă loc în sens opus gravităţii!
Respectaţi instrucţiunile de siguranţă ale
fabricantului când manipulaţi produse chimice!
Rezistenţa pieselor care vin în contact cu mediul
depinde de mediu, de temperatura mediului şi de
presiunea de exploatare. Aveţi grijă ca piesele în
contact cu mediul să reziste chimic la mediul dozat în
condiţiile de exploatare!
Folosiți numai tipurile de linii specifice!
Avertizare
Respectaţi treapta de presiune a liniilor utilizate.
Presiunea maximă admisibilă de admisie şi treapta
de presiune a liniilor de evacuare nu trebuie depăşite
niciodată!
Tipul pompei
Versiune pompă
Standard Varianta HV
[mm] [mm]
DDI 60-10
Partea de aspiraţie: 9
Partea de refulare: 6
Partea de aspiraţie: 19
Partea de refulare: 13
DDI 150-4 13
Partea de aspiraţie: 19
Partea de refulare: 13
TM03 6235 4506
Poz. Componente
3a Supapă de aspiraţie
3b Supapă de refulare
C Conexiune la conductă
D Racord de tub
Respectaţi limitele de presiune specificate în
secţiunea
1. Informaţii generale!
