6. Conexiunile electrice
Asiguraţi-vă că pompa este corespunzător cu sursa de
alimentare.
6.1 Conectarea liniilor de semnal pentru DDI 222

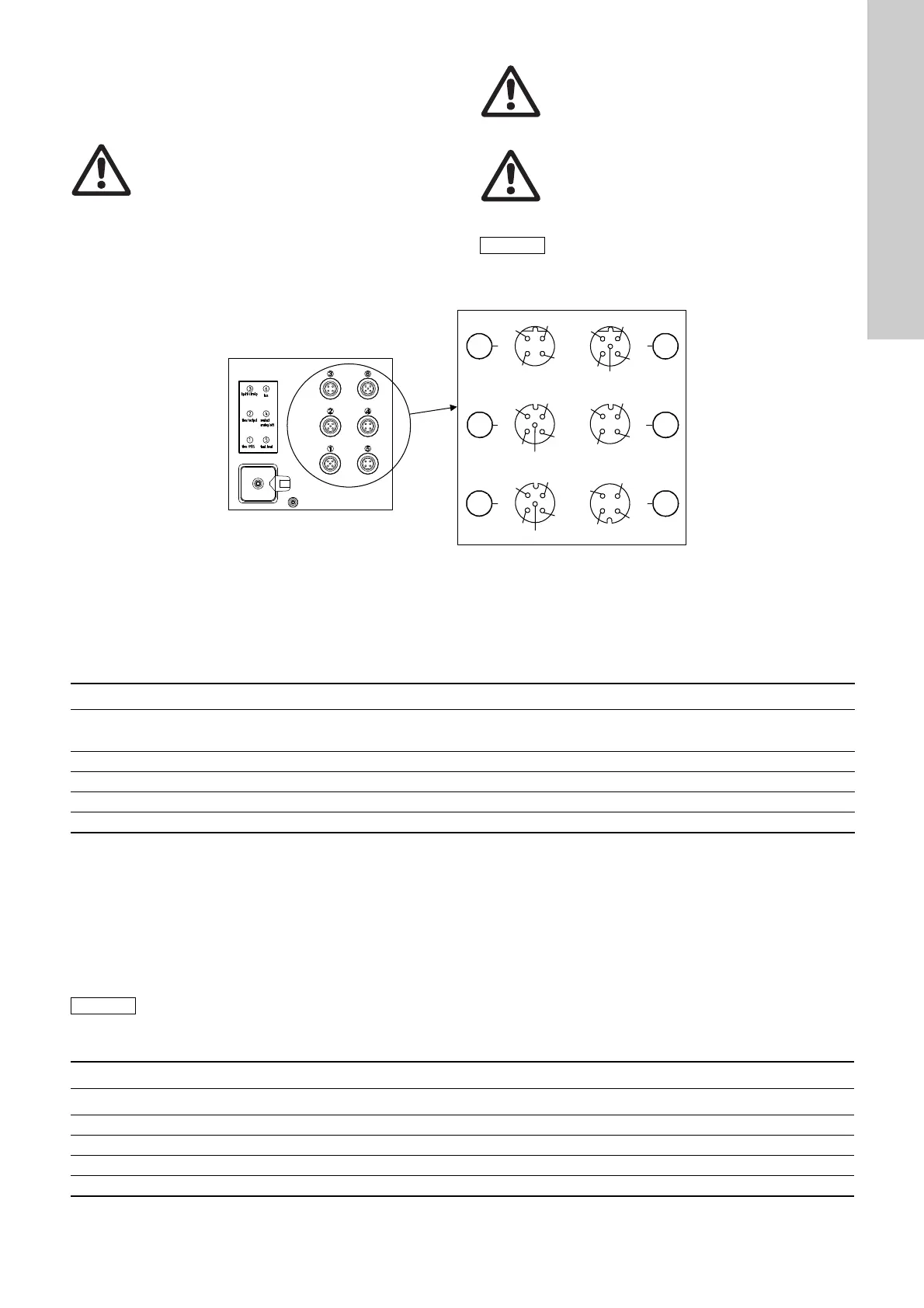

Fig. 16 Diagrama de conexiuni DDI 222
6.1.1 Semnal scurgere diafragmă/ (senzor presiune- Flow Monitor)
Priza 1
Pentru semnal scurgere diafragmă (MLLS) și/sau (opțiune pompă Flow Monitor).
Semnalul scăpărilor diafragmei și senzorul de presune sunt preinstalate cu un ştecher M12 pentru priza 1.
• Conectaţi cablurile în conformitate cu tabelul de mai jos.
6.1.2 Curent de ieşire / Flow Monitor (senzor presiune)
Priza 2
Pentru senzorul de presiune pentru opţiunea Flow Monitor.
Senzorul de presiune este furnizat preinstalat cu ştecher M12 pentru priza 2 sau priza 1.
Curentul de ieşire indică debitul de dozare curent şi poate fi ponderat independent de modul de exploatare selectat.
Vezi secţiunea
9.6.4 Ponderarea curentului de intrare/ieşire.
Avertizare
Conexiunile electrice trebuie executate de persoane
calificate!
Deconectați alimentarea cu curent înainte de a
conecta cablul de alimentare şi releele de contact!
Respectaţi reglementările locale de siguranţă!
Avertizare
Carcasa pompei trebuie deschisă numai de
persoane autorizate de Grundfos!
Avertizare
Protejaţi conexiunile cablurilor şi ştecherele
împotriva coroziunii şi umidităţii.
Scoateţi capacele de protecţie numai de pe prizele
care sunt utilizate.
Atenţie
Alimentarea de la reţea trebuie să fie izolată electric
de intrările şi ieşirile de semnal.
TM03 6583 4506
1
3
5
42
1
2
3
4
5
6
1
2
3
4
optional
5
1
2
3
4
2
1
4
3
1
2
3
4
5
1
2
4
3
Opţional
Priza 1 Utilizat pentru / culori fire
Pin Alocare
Semnalul scăpărilor diafragmei
(MBS)
Senzor de presiune
1+ 5 V x
3 Intrare senzor de presiune x
4 Intrare MBS Negru
5 GND Verde/galben x
Notă
Senzor de presiune (Flow Monitor):
dacă priza 2 este folosită de asemenea pentru ieșire
curent, senzorul de presiune poate fi ori conectat la
priza 1 sau preferabil împreună cu ieșire curent la
priza 2 folosind setare priză (număr produs
96645265 (321-327)).
Priza 2 Cablu Utilizată pentru
Pin Alocare Culoare fir Curent de ieşire +/- Senzor de presiune
1 + 5 V Maro x
3 Intrare senzor de presiune Albastru x
4Ieşire curent Negru +
5 GND Verde/galben - x
