9.9.3 Setarea ponderării

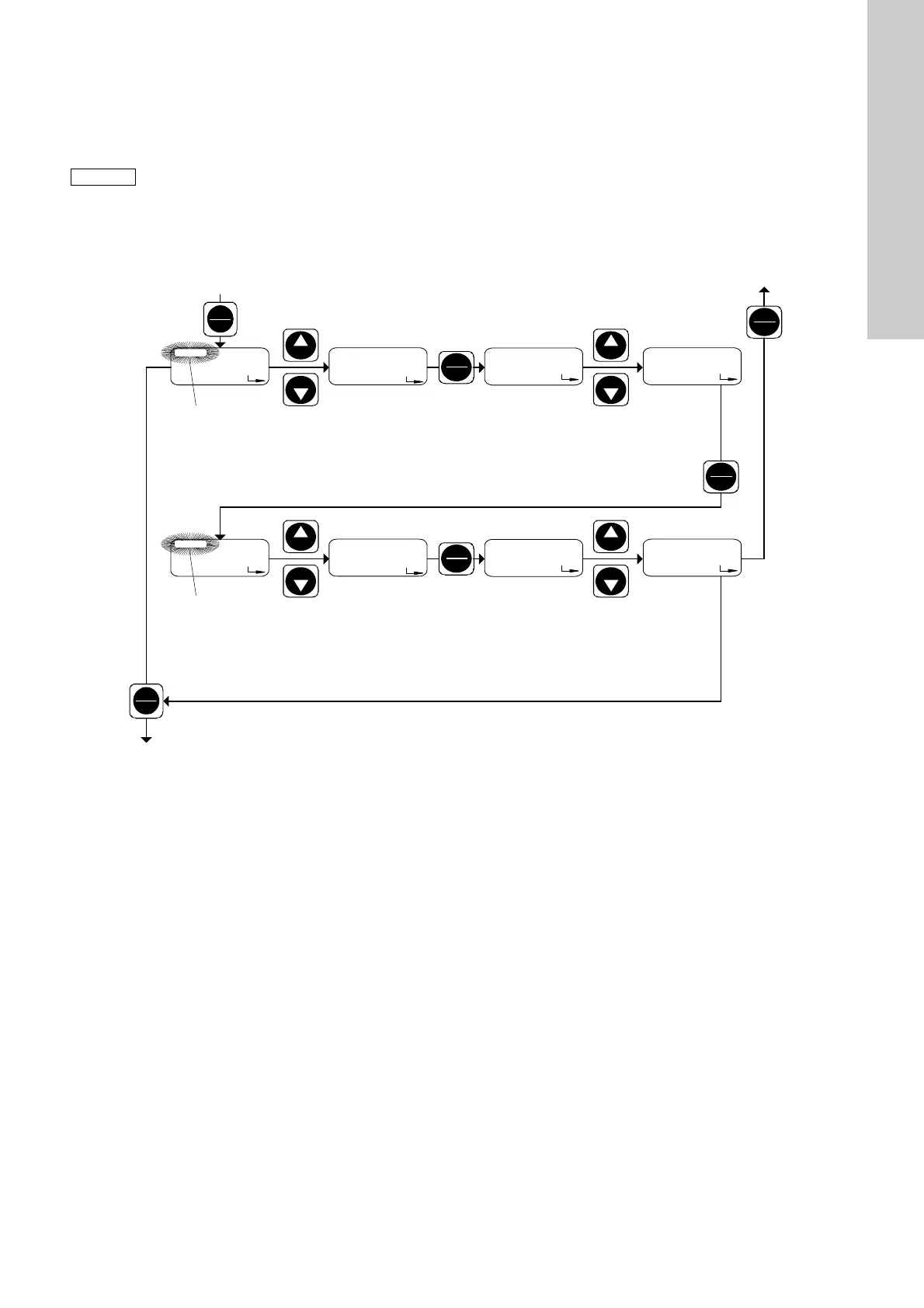

Fig. 39
Setarea ponderării
În al doilea nivel de funcţii, introduceţi întâi valorile pentru
perechea de referinţă L:
Afişajul vă arată
• valoarea curentului pentru mA
min.
Valoarea implicită este "L:0,0 mA" ("L:4,0 mA").
• "Analog"
• "0-20 mA" ("4-20 mA") (intermitent).
Procedaţi după cum urmează:
1. Folosiţi butoanele "Up" şi "Down" pentru a introduce curentul
de intrare minim mAmin. între 0 mA (4 mA) şi 20 mA
(de ex. mA
min.
= 6 mA).
2. Apăsaţi butonul "Pornit/Oprit".
– Valoarea curentă pentru mA
min.
aferentă debitului Q
mA min.
apare în afișaj (valoarea implicită este 0,000).
3. Folosiţi butoanele "Up" şi "Down" pentru a introduce valoarea
dorită pentru debitul Q
mA min.
la mA
min.
(de ex. Q
mA min.
= 10 l/h).
Introduceţi acum valorile pentru perechea de referinţă H:
1. Apăsaţi butonul "Pornit/Oprit".
– Valoarea curentă pentru mA
max.
apare în afișaj
(valoarea implicită este "H:20,0 mA").
2. Folosiţi butoanele "Up" şi "Down" pentru a introduce curentul
de intrare maxim mA
max.
> mA
min.
(e.g. mA
max.
= 16 mA).
3. Apăsaţi butonul "Pornit/Oprit".
– Valoarea curență pentru mA
max.
aferentă debitului Q
mA max.
apare în afișaj (valoarea implicită este Q
max.
).
4. Folosiţi butoanele "Up" şi "Down" pentru a introduce valoarea
dorită pentru debit Q
mA max.
la mA
max.
(e.g. Q
mA max.
= 40 l/h).
•Apăsaţi butonul "Meniu/Info" (confirmaţi setarea şi treceţi la
următorul element de meniu), sau
•apăsaţi butonul "Pornit/Oprit" (confirmaţi setarea şi închideţi
cel de-al doilea nivel de funcţii).
Opţiunile de setare pentru ponderare depind de
controlul cu semnal de curent selectat. Parametrii
pentru 0-20 mA şi pentru 4-20 mA sunt independenţi
între ei. Parametrii de ponderare sunt modificaţi şi
salvaţi în conformitate cu modul de funcţionare setat.
Selectaţi modul de funcţionare cu control cu semnal
de curent utilizat mai târziu (0-20 mA / 4-20 mA)
manual sau prin semnal de contact înainte de
ponderare. (Ponderarea ieşirii de control pentru
modul de control manual sau controlul cu semnal de
contact este acelaşi cu ponderarea curentului 4-20
mA.)
