Grundfos DDI 222 User Manual

Română (RO)
422
Rezultatul ponderării
În exemplu, au fost introduse următorile valori ca puncte de
referinţă L
d
and H
d
:
L
d
: mA
min.
= 6 mA, Q
select mA min.
= 10 l/h
H
d
: mA
max.
= 16 mA, Q
select mA max.
= 40 l/h.
Curba pentru curentul de intrare/curentul de ieşire trece prin
Q = 0 at < 6 mA, de la Q = 10 l/h la 6 mA la Q = 40 l/h la 16 mA, și
prin Q = 40 l/h at > 16 mA (curve 1d).
La fel, este posibilă introducerea unei ponderări de curent cu un
gradient negativ. Pentru aceasta, perechea de valori pentru
punctul de referinţă L trebuie introdusă mai întâi cu valoarea mai
mică mA urmată de punctul de referinţă H.
În exemplu, următoarele valori au fost introduse ca puncte de
referinţă L
e
și H
e
:
L
e
: mA
min.
= 2 mA, Q
select mA min.
= 60 l/h
H
e
: mA
max.
= 16 mA, Q
select mA max.
= 10 l/h.
Curba pentru curentul de intrare/curentul de ieşire trece acum
prin Q = 0 la < 2 mA, de la Q = 60 l/h la 2 mA până la Q = 10 l/h la
16 mA, şi prin Q = 10 l/h la > 16 mA (curba 1e).

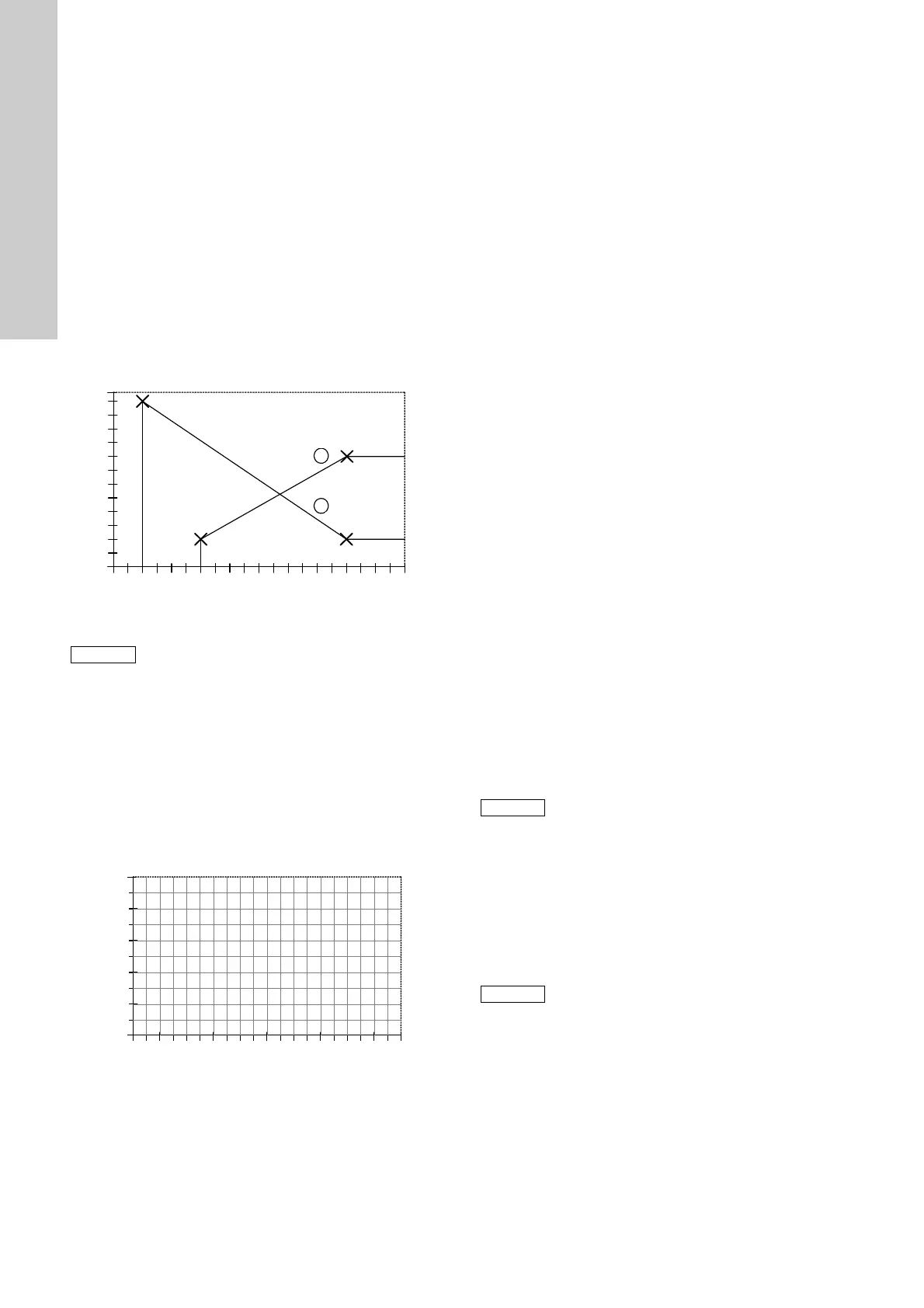

Fig. 40 Rezultatul ponderării
Notaţi ponderarea stabilită a curentului în următoarea
diagramă pentru curentul de intrare/curentul de ieşire:
1. Etichetaţi axa Q [l/h] pentru zona dvs. de lucru.
2. Însemnaţi punctele dvs. de referinţă cu perechile de valori:
L: mA
min.
/ Q
select mA min.
și
H: mA
max.
/ Q
select mA max.
in diagramă.
3. Trageți curba ca linie de la L la H, vertical de la
Q
select mA min.
to the mA axis, și orizontal de la
Q
select mA max.
la vârful diagramei.
Fig. 41 Diagrama pentru curentul de intrare/curentul de ieşire
9.10 Flow Monitor
9.10.1 Note de aplicare
Dozarea mediilor cu degazare (H
2
O
2
, decoloranţi cu clor)
• Pentru o exploatare solidă, fixaţi numărul curselor eronate
admisibile la o valoare mai mare de 10.
Dozare antiscalant (vâscozitate mai mare de 20 mPa s)
•Utilizaţi supape cu închidere prin resort pentru medii cu
viscozitate ridicată.
• Când dozați medii cu vâscozitate, verificați și secțiunea
1.3.10 Mediul de dozare.
Dozarea mediilor viscoase
• Pentru medii cu viscozitatea mai mare de 20 mPa s, se
recomandă supape de aspiraţie şi refulare cu închidere prin
resort.
Pentru discontinuu sau funcţionare cu temporizator
•Fixaţi numărul curselor eronate admisibile la o valoare mai
mică decât numărul curselor active.
•Dacă în timp ce pompa este oprită, presiunea din linia de
refulare scade sub presiunea minimă de 2 bar (de ex. în cazul
unei scăpări în supapa de presurizare), majoraţi numărul de
curse eronate admisibile pentru a preveni mesajele de eroare
nedorite.
Asigurarea contrapresiunii cu o supapă de presurizare:
• Controlaţi contrapresiunea 2 până la 3 săptămâni după
punerea în funcţiune.
– Dacă este sub 2 bar, supapa de presurizare trebuie reglată
din nou.
– Dacă debitul volumetric nu este constant (cum ar fi, de
exemplu, în cazul cotrolului cu contact sau analog), nici
chiar debitele volumetrice mici nu trebuie să scadă sub
presiunea minimă sau sub diferenţa minimă de presiune de
2 bar.
9.10.2 Setarea Flow Monitor
Pentru ca senzorul de presiune (dacă este instalat) să
funcţioneze ca regulator de dozare, regulatorul de dozare trebuie
să fie cuplat.
Pentru a permite deconectarea pompei în cazul unei
suprapresiuni şi pentru a stabili presiunea de decuplare a
pompei, trebuie cuplată şi setată funcţia de control al presiunii.
Dacă nu este conectat nici un senzor de presiune, pompa
determină presiunea din curentul motorului.
Cuplarea regulatorului de dozare
Elementul de meniu "flow" (debit) este deschis.
– Pe afişaj apare "flow OFF".
1. Apăsaţi butonul "Up".
– Pe afişaj apare "flow ON".
– Regulatorul de dozare este activat.
Cuplarea funcţiei de control al presiunii
1. Apăsaţi butonul "Menu/Info".
– Elementul de meniu "P" este deschis.
– Pe afişaj apare "P:OFF".
2. Apăsaţi butonul "Up".
– Pe afişaj apare "P:ON".
– Funcţia de control al presiunii este activată.
TM03 6683 4506
Notă
Se interzice depăşirea debitului maxim al pompei!
TM03 6614 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
1d
50 l/h
20 l/h
Q
select mA max. d
40 l/h
10 l/h
30 l/h
1e
Q
select mA max. e
Q
select mA min. d
Q
select mA min. e
I
in
[mA]
Q
select mA min. d
Q
select mA max. e
Q
select mA max. d
Q
select mA min. e
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in/out
[mA]
Q [l/h]
L: Q
select mA min.
= ____ / ____mA
min.
H: Q
select mA max.
= ____ / ____mA
max.
Q
kal
L: Q
select mA min.
____/____ mA
min.
H: Q
select mA max.
____/____ mA
max.
Q
cal
Q [l/h]
I
in/out
[mA]
Notă
Pentru aplicaţii pretenţioase în materie de precizie,
funcţia de control al presiunii trebuie utilizată cu
senzor de presiune.
Notă
Acest element de meniu apare numai dacă senzorul
de presiune a fost deja detectat o dată.
