Svenska (SE)
443
4.3 Allmän beskrivning
DDI 222 är en doseringspump med en EC-motor (borstlös lik-
strömsmotor) som drivenhet och elektronisk effektreglering.
Pumpen hanteras via den snedställda displayen med en använ-
darvänlig menystruktur.
Pumpen har en säkerhetsfunktion mot övertryck. När ett inställ-
bart avstängningstryck uppnås kan pumpen stängas av automa-
tiskt.
DDI 222 finns i många olika versioner. Se även avsnitt
1. Allmän
information
.
Alternativ:
Pumpen kan även vara utrustad med följande:
• sensor för detektering av läckande membran (MBS)
• gränssnitt för PROFIBUS.
Funktionerna beskrivs, men gäller bara tillämplig pumpversion.

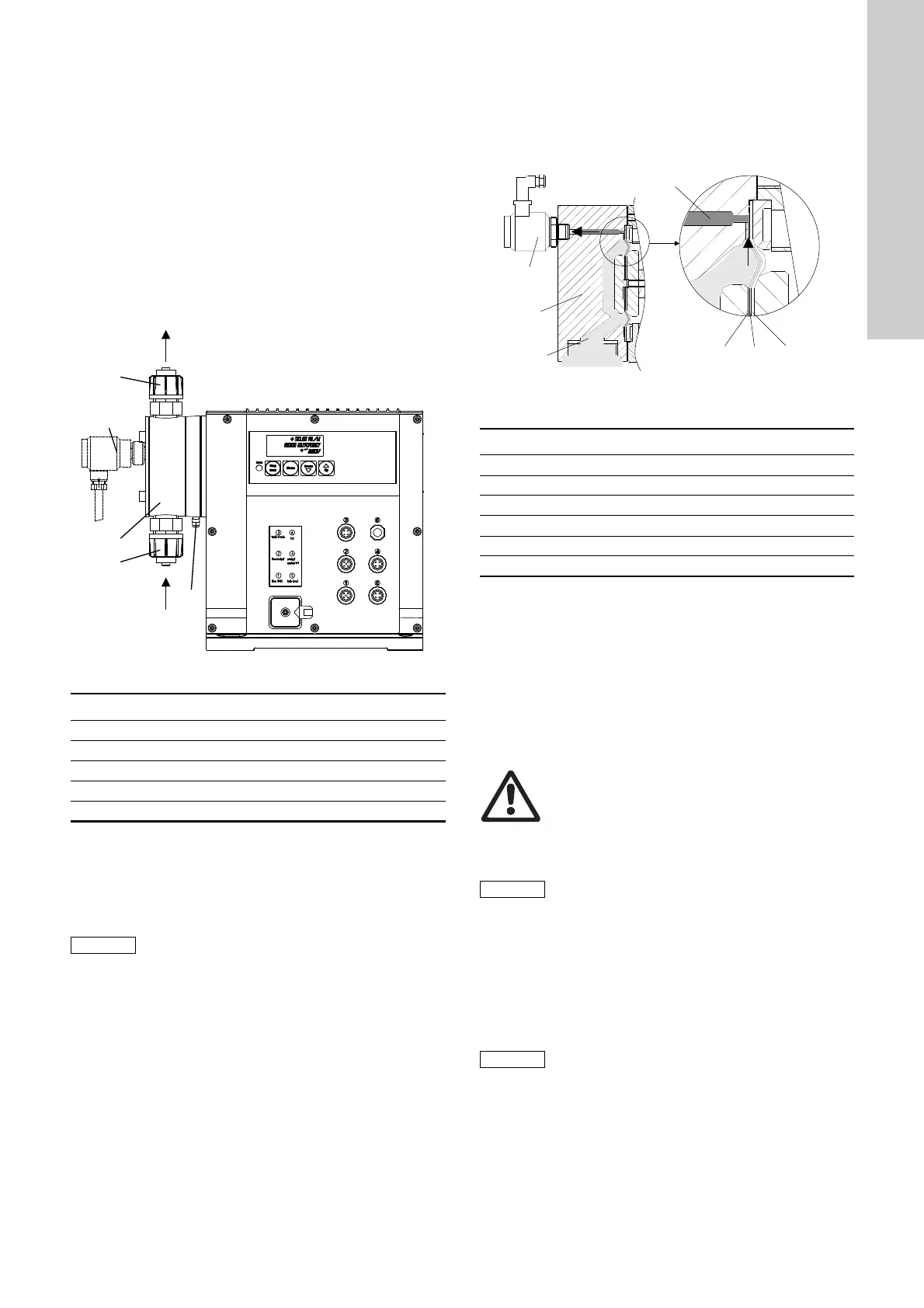

Fig. 2 DDI 222
4.3.1 HV-variant för vätskor som är mer viskösa än vatten
Alla HV-variantpumpar är utrustade med fjäderbelastade
DN 20-ventiler med ett öppningstryck på 0,1 bar (eller 0,8 bar på
trycksidan) och anslutning för PVC-rör 19 x 27. DDI 60-10 har ett
särskilt doseringshuvud.
4.4 Säkerhetsfunktioner
4.4.1 Detektering av läckande membran (tillval)
Pumpar med signal för läckande membran har ett särskilt dose-
ringshuvud med en membransats och en tryckbrytare.
Tryckbrytaren (hylsa 1) är monterad och ansluten till pumpen
vid leverans.
Fig. 3 Doseringshuvud med membransats och tryckbrytare
för detektering av läckande membran
I händelse av att membranet läcker:
• Doseringsmediet tränger ut mellan det arbetande membranet
och skyddsmembranet och överförs till tryckbrytaren via sig-
nalmembranet.
• Vid nästa tryckslag, anbringas tryck på tryckbrytaren som akti-
veras. Pumpen visar ett felmeddelande men driften fortsätter.
• Elektroniken styr två brytare, som exempelvis kan användas
för att utlösa ett larm eller för att stänga av pumpen.
• I nödfall kan pumpen fortsätta driften under en kort tid.
4.4.2 Tryckreglering
Pumpen DDI 222 har en tryckregleringsfunktion.
Trycket beräknas av motorns strömförbrukning eller mäts direkt i
doseringshuvudet om en trycksensor finns (pumpalternativ med
flödesmonitor). Vid ett av användaren angivet tryck stängs pum-
pen automatiskt av.
Denna funktion skyddar pumpen, men inte systemet.
Vi rekommenderar att systemet skyddas med en överströmnings-
ventil.
Denna funktion kan aktiveras och avaktiveras på elektronikens
andra funktionsnivå.
TM03 6661 4506
Pos. Komponenter
3a Inloppsventil
3b Utloppsventil
2 Doseringshuvud
D Tryckbrytare för membranläckagesensor (tillval)
H Dräneringsöppning
Observera att HV-variantpumpen har andra dimensi-
oner än standardpumpen och att andra ledningsdi-
mensioner kanske krävs!
TM03 6611 4506
Pos. Komponenter
2 Doseringshuvud
D Tryckbrytare
L Doseringsmedier
Q1 Arbetande membran
Q2 Signalmembran (mellanlager tillverkat av textil)
Q3 Skyddsmembran
Varning
Risk för explosion om doseringsvätskan har kommit
in i pumphuset!
Om membranet kan vara skadat, ska inte pumpen
anslutas till strömförsörjningen! Fortsätt enligt anvis-
ningarna i avsnitt
10.5 Membran trasigt!
När ett läckande membran har detekterats måste
tryckbrytaren kontrolleras. Om tryckbrytarens mem-
bran är trasigt eller påverkat av doseringsvätskan
måste tryckbrytaren bytas ut.
Installera en överströmningsventil på utlopps-
ledningen för att skydda pumpen och systemet mot
för hög tryckstegring.
