Svenska (SE)
444
4.4.3 Doseringsreglering (flödesmonitor)
Trycksensorn (pumpalternativ med flödesmonitor) används som
en doseringsregulator och för att övervaka trycket inom hela
effektområdet.
Flödesmonitorn för doseringsregleringen består av en tryck-
sensor integrerad i doseringshuvudet.
Trycksensorn finns som ett alternativ för pumpar med flödes-
monitor. Trycksensorn är monterad i pumpen vid leverans.
Uppgradering är inte möjlig.
4.4.4 Flödeskompensering
Flödeskompenseringen är en funktion som håller doseringsflödet
konstant när systemtrycket ändras. Tryckändringar detekteras av
trycksensorn och motorhastigheten justeras i enlighet därmed.
För att använda denna funktion måste tryckreglering eller dose-
ringsreglering (flödesmonitor) vara aktiverad i elektroniken.

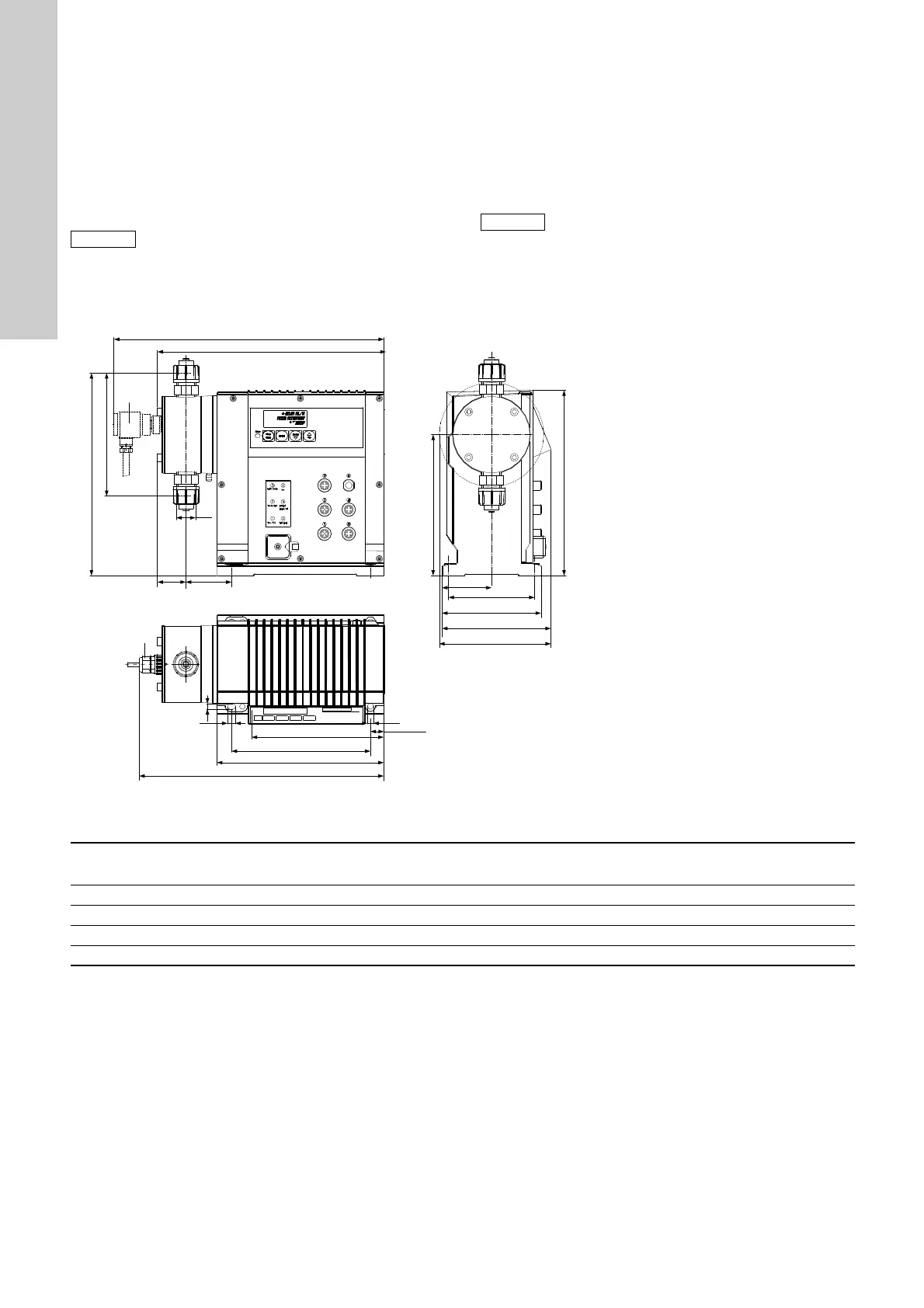

4.5 Måttskisser
Fig. 4 DDI 222
Mått avseende DDI 222
Tryckregleringen används i första hand för att skydda
pumpen. Denna funktion utgör inte en ersättning för
överströmningsventilen.
När doseringsmediet har en viskositet liknande vat-
tens behöver pumpen inte kalibreras, eftesom pum-
pen redan svarar upp mot den möjliga ändringen av
systemtrycket.
När medier med en viskositet som inte liknar vattens
doseras eller efter en uppdatering av programvaran,
måste pumpen kalibreras.
TM03 6663 4506
A4
A3
H2
D1
C4
C1
207
172.5
16.5
Ø7
10
7
61.5
105
123
B3
B4
230
175
(159)
A5
H3
MLS
DS
MBS: Sensor för detektering av läckande membran (tillval)
DS: Trycksensor (pumpalternativ med flödesmonitor)
A3
[mm]
A4
[mm]
A5
[mm]
B3
[mm]
B4
[mm]
C1
[mm]
C4
[mm]
D1 H2
[mm]
H3
[mm]
DDI 60-10 283 338 306 137 - 58 37 R 5/8 252 153
DDI 150-4 315 372 350 137 139 90 39 R 1 1/4 265 179
DDI 60-10 / HV 295 350 328 137 - 68 38 R 1 1/4 246 143
DDI 150-4 / HV 315 372 350 137 139 90 39 R 1 1/4 265 179
