Grundfos DDI 222 User Manual

Svenska (SE)
469
9.9.3 Inställning av viktning

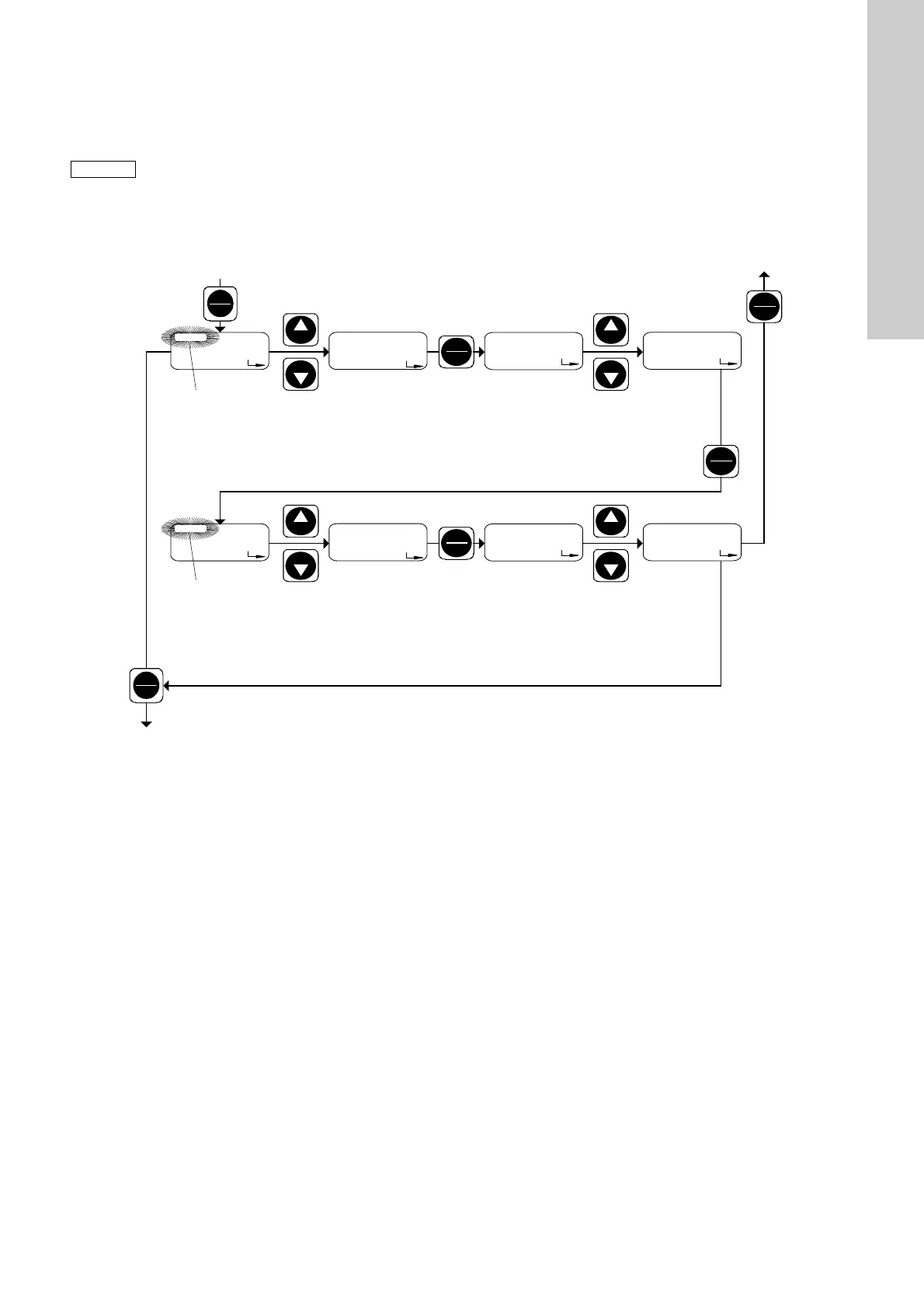

Fig. 39
Inställning av viktning
På den andra funktionsnivån anges först värdena för referens-
paret L:
På displayen visas
• aktuellt värde för mA
min.
Standardvärdet är "L:0.0 mA" ("L:4.0 mA").
• "Analog"
• "0-20 mA" ("4-20 mA) (blinkar).
Gör enligt följande:
1. Använd knapparna "Up" och "Down" för att ange minsta strö-
mingång mA
min.
mellan 0 mA (4 mA) och 20 mA
(t.ex. mA
min.
= 6 mA).
2. Tryck på knappen "Start/Stop".
– Strömvärdet för det mA
min.
tilldelade flödet Q
mA min.
visas på
displayen (standardvärdet är 0,000).
3. Använd knapparna "Up" och "Down" för att ange önskat värde
på flödet Q
mA min.
vid mA
min.
(t.ex. Q
mA min.
= 10 l/h).
Ange nu värden för referensparet H:
1. Tryck på knappen "Start/Stop".
– Strömvärdet för mA
max.
visas på displayen (standardvärdet
är "H:20.0 mA").
2. Använd knapparna "Up" och "Down" för att ange högsta strö-
mingång mA
max.
> mA
min.
(t.ex. mA
max.
= 16 mA).
3. Tryck på knappen "Start/Stop".
– Strömvärdet för det mA
max.
tilldelade flödet Q
mA max.
visas
på displayen (standardvärdet är Q
max.
).
4. Använd knapparna "Up" och "Down" för att ange önskat värde
på flödet Q
mA max.
vid mA
max.
(t.ex. Q
mA max.
= 40 l/h).
• Tryck på knappen "Menu/Info" (bekräfta inställningen och
gå vidare till nästa menypost) eller
• tryck på knappen "Start/Stop" (bekräfta inställningen och
stäng den andra funktionsnivån).
Anm.
Inställningsalternativen för viktning beror på den
valda strömsignalregleringen. Parametrarna för 0-20
mA och för 4-20 mA är oberoende av varandra. Vikt-
ningsparametrarna ändras och sparas i enlighet med
inställd driftsform.
Välj den typ av strömreglering som senare ska
användas (0-20 mA/4-20 mA) manuell eller via puls-
signal före viktning. (Viktning av reglerutgången vid
manuell reglering eller pulsdrift är den samma som
aktuell viktning
4-20 mA.)
TM03 6682 4506
Analog
L:0.0
mA
Down
Up
Stop
Start
Analog
6
mA
Analog
0.000
l / h
0-20 mA
Down
Up
Analog
10.00
l / h
0-20 mA
Stop
Start
0-20 mA
Menu
Info
Menu
Info
0-20 mA
Analog
H:20.0
mA
Down
Up
Stop
Start
Analog
16
mA
Analog
71.00
l / h
0-20 mA
Down
Up
Analog
40.00
l / h
0-20 mA0-20 mA
0-20 mA
Stop
Start
Blinkar
Blinkar
Välj värde för strömingång
mA
min.
0-20 mA
Välj värde för strömingång
mA
max.
> mA
min.
Ställ in flödet Q
mA min.
0 - 0,999 l/h
1 - 9,9 l/h
10 - 99,9 l/h
100 - Q
max.
[l/h]
Ställ in flödet Q
mA max.
0 - 0,999 l/h
1 - 9,9 l/h
10 - 99,9 l/h
100 - Q
max.
[l/h]
