Svenska (SE)
470
Viktningens resultat
I exemplet angavs följande värden för referenspunkterna
L
d
och H
d
:
L
d
: mA
min.
= 6 mA, Q
select mA min.
= 10 l/h
H
d
: mA
max.
= 16 mA, Q
select mA max.
= 40 l/h.
Kurvan för strömingång/strömutgång går nu genom
Q = 0 vid < 6 mA, från Q = 10 l/h vid 6 mA till Q = 40 l/h vid 16 mA
och genom Q = 40 l/h vid > 16 mA (kurva 1d).
På samma sätt är det möjligt att ange en strömviktning med en
negativ lutning. För att göra detta måste värdeparet för referens-
punkten L först anges med det mindre strömvärdet följt av refe-
renspunkten H.
I exemplet angavs följande värden för referenspunkterna
L
e
och H
e
:
L
e
: mA
min.
= 2 mA, Q
select mA min.
= 60 l/h
H
e
: mA
max.
= 16 mA, Q
select mA max.
= 10 l/h.
Kurvan för strömingång/strömutgång går nu genom
Q = 0 vid < 2 mA, från Q = 60 l/h vid 2 mA till Q = 10 l/h vid 16 mA
och genom Q = 10 l/h vid > 16 mA (kurva 1e).

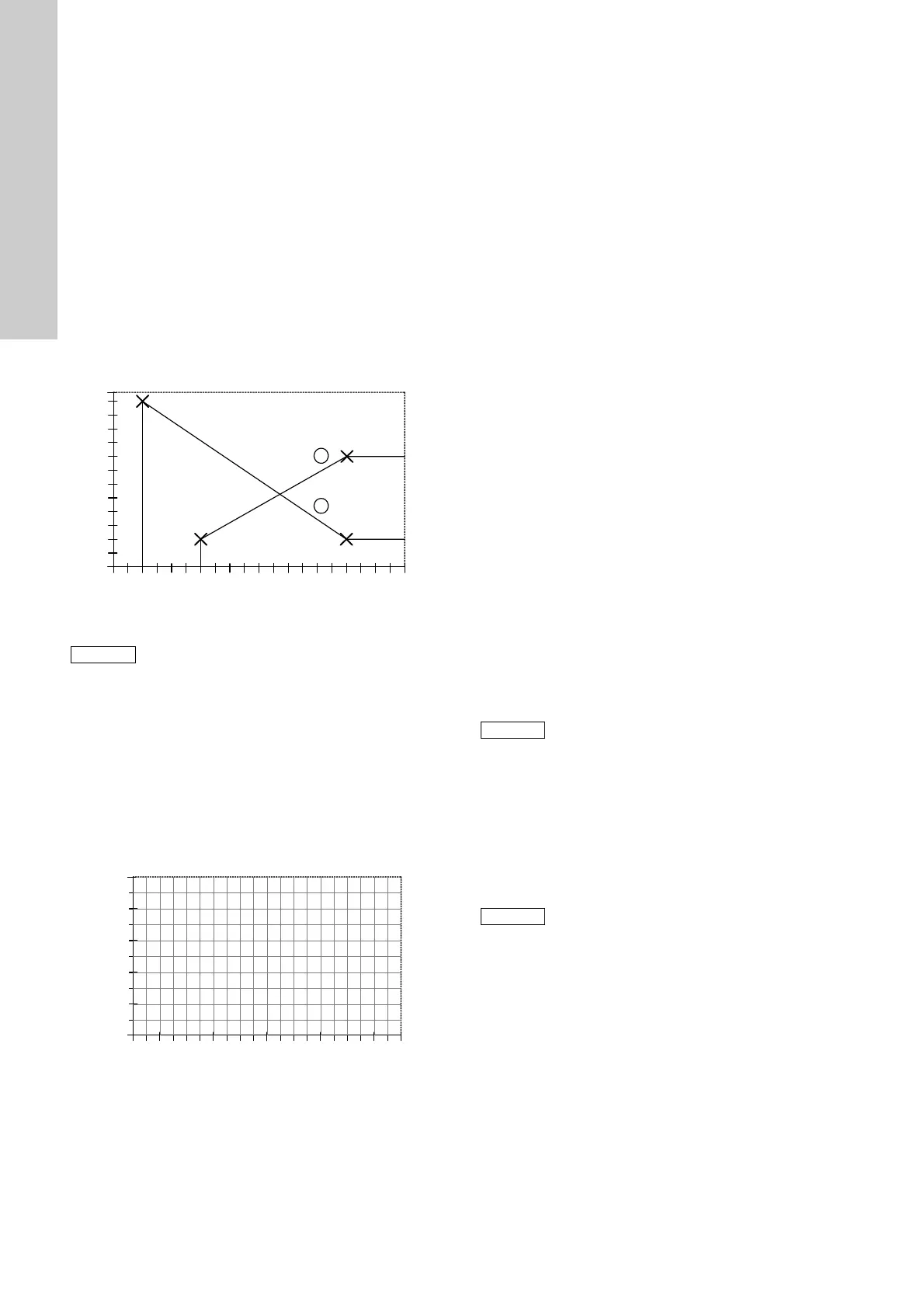

Fig. 40 Viktningens resultat
Anteckna den inställda strömviktningen i följade diagram för
strömingång/strömutgång.
1. Märk Q [l/h] axeln efter ditt arbetsområde.
2. Markera dina referenspunkter med värdeparen:
L: mA
min.
/Q
select mA min.
och
H: mA
max.
/Q
select mA max.
i diagrammet.
3. Dra kurvan som en linje från L till H, vertikalt från
Q
select mA min.
till mA-axeln och horisontellt från
Q
select mA max.
till diagramkanten.
Fig. 41 Diagram för strömingång/strömutgång
9.10 Flödesmonitor
9.10.1 Kommentarer om tillämpningar
Dosering av gasavgivande medier (H
2
O
2
, klorblekmedel)
För robust drift anges antalet tillåtna felslag som ett värde
högre än 10.
Dosering av antioxidationsmedel (viskositet högre än
20 mPa s)
Använd fjäderbelastade ventiler för medier med hög viskositet.
Vid dosering av viskösa medier, se även avsnitt
1.3.10 Doseringsmedier.
Dosering av viskösa medier
För medier med en viskositet högre än 20 mPa s rekommen-
deras fjäderbelastade sug- och utloppsventiler.
För sats- eller timerdrift
Ställ in antalet tillåtna felslag på ett värde som är lägre än
antalet arbetsslag.
Om trycket i utloppsledningen faller under minimitrycket
2 bar när pumpen är stoppad (t.ex. i händelse av läckage i
tryckhållarventilen), ökas antalet tillåtna felslag för att förhin-
dra onödiga felmeddelanden.
Säkerställ mottrycket med en tryckhållarventil.
Kontrollera mottrycket 2 till 3 veckor efter igångkörning.
– Om det är lägre än 2 bar måste tryckhållarventilen justeras
om.
– Om volymflödet inte är konstant (som, till exempel, vid puls-
drift eller analog reglering), ska trycket inte ens vid ett litet
volymflöde understiga minimitrycket eller minsta tryck-
differensen på 2 bar.
9.10.2 Inställning av flödesmonitorn
För att trycksensorn (om installerad) ska fungera som en dose-
ringsregulator måste doseringsregulatorn vara inkopplad.
För att medge att pumpen stängs av i händelse av övertryck och
för att ställa in pumpens avstängningstryck måste tryckreglerings-
funktionen vara inkopplad och inställd.
Om ingen trycksensor är ansluten bestämmer pumpen trycket
efter motorströmmen.
Inkoppling av doseringsregulator
Menyposten "flow" är öppen.
– "flow OFF" visas på displayen.
1. Tryck på knappen "Up".
– "flow ON" visas på displayen.
– Doseringsregulatorn är aktiverad.
Inkoppling av tryckregleringsfunktionen
1. Tryck på knappen "Menu/Info".
– Menyposten "P" är öppen.
– "P:OFF" visas på displayen.
2. Tryck på knappen "Up".
– "P:ON" visas på displayen.
– Tryckregleringsfunktionen är aktiverad.
TM03 6683 4506
Anm.
Pumpens maximala flöde får ej överskridas!
TM03 6614 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
1d
50 l/h
20 l/h
Q
select mA max. d
40 l/h
10 l/h
30 l/h
1e
Q
select mA max. e
Q
select mA min. d
Q
select mA min. e
I
in
[mA]
Q
select mA min. d
Q
select mA max. e
Q
select mA max. d
Q
select mA min. e
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in/out
[mA]
Q [l/h]
L: Q
select mA min.
= ____ / ____mA
min.
H: Q
select mA max.
= ____ / ____mA
max.
Q
kal
L: Q
select mA min.
____/____ mA
min.
H: Q
select mA max.
____/____ mA
max.
Q
cal
Q [l/h]
I
in/out
[mA]
Anm.
För tillämpningar med högre krav vad gäller precision
måste tryckregleringsfunktionen användas tillsam-
mans med en trycksensor.
Anm.
Denna menypost visas endast om trycksensorn
redan detekterats en gång.
