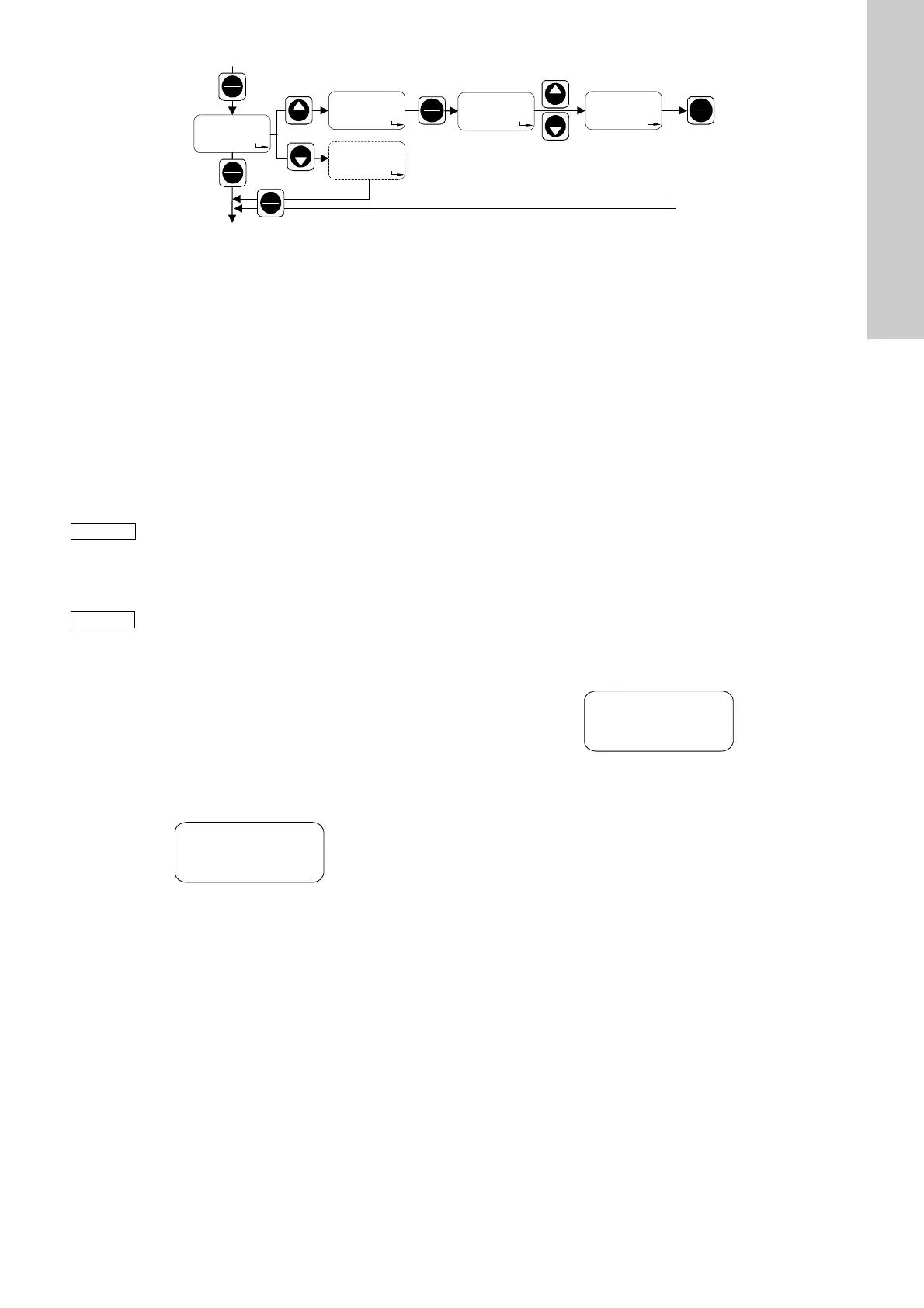

Fig. 42 Ställ in avstängningstrycket
"P:ON" på displayen:
1. Tryck på knappen "Start/Stop".
– Det för närvarande angivna avstängningstrycket visas på
displayen. Standardvärdet är det högsta mottrycket för
pumptypen + 1 bar (pumpar < 10 bar) eller + 2 bar
(pumpar
10 bar).
2. Använd knapparna "Up" och "Down" för att ange önskat
avstängningstryck.
– Avstängningstrycket, vid vilket pumpen ska stoppas, kan
ställas in från cirka 2 bar upp till standardvärdet.
• Tryck på knappen "Menu/Info" (bekräfta inställningen och
gå vidare till nästa menypost) eller
• tryck på knappen "Start/Stop" (bekräfta inställningen och
stäng den andra funktionsnivån).
9.10.3 Doseringsregulatorfunktionen
Pumpens programvara övervakar doseringsprocessen och avger
en puls för varje doseringsslag. För varje slag stängs visningen
av "flow" tillfälligt av.
• När den sätts på, detekterar elektroniken om doserings-
regulatorn är aktiverad.
– "flow" visas på displayen.
Fig. 43 Displaybild: doseringsregulator
Undertryckning av doseringsregleringsfunktionen vid
igångkörning
60 felslag* är tillåtna vid igångkörning innan en felsignal avges.
Efter ytterligare 7 felslag* signaleras ett doseringsfel.
* Standardvärden, se även avsnitt
9.7.1 Ändra brytartilldelning.
Igångkörningen utlöses enligt följande:
• Genom inkoppling av nätspänning.
• Avluftning (kontinuerlig nedtryckning av knappen "Start/Stop").
Igångkörningen är slutförd
• efter 60 slag.
• efter att det första giltiga slaget har signalerats av doserings-
regulatorn.
• efter en kort påkoppling och avstängning av pumpen genom
tryck på knappen "Start/Stop".
Antalet tillåtna felslag kan sedan ökas eller minskas, beroende på
till exempel pumptyp kan 60 slag ta lång tid vid igångkörning.
Doseringsfel (efter igångkörning)
Om doseringsregulatorn efter sju godkända slag i följd eller det
antal slag som angetts av användare inte av ger en signal, känns
detta igen som ett fel:
• Felmeddelandereläet kopplas på, men pumpen stängs inte av.
• Lysdioden blinkar röd.
• "flow" och "ERROR" blinkar på displayen.
Fig. 44 Displaybild: doseringsfel
När felet väl har åtgärdats och sju giltiga slag har uppmätts eller
knappen "Start/Stop" har tryckts in, kopplas felreläet ur.
• Pumpen återgår till det tillstånd som det var i innan felet inträf-
fade.
TM03 6680 4506
P:OFF
bar
Up
Down
10.0
Down
Up
P:OFF
P:on
Stop
Start
6.0
Stop
Start
Menu
Info
Menu
Info
Menu
Info
bar
bar
bar
bar
Det verkliga avstängningstrycket p
cut-off
är högre än
det inställda trycket
p
set
:p
cut-off
= p
set
+ 0,5 bar.
Var medveten om att det uppmätta trycket i dose-
ringshuvudet är högre än systemtrycket, när du stäl-
ler in avstängningstrycket. Det är lämpligt att visa det
uppmätta trycket först, se avsnitt
Visning av det upp-
mätta trycket
. Det inställda avstängningstrycket bör
vara högre än det uppmätta trycket i doseringshuvu-
det.
TM03 6574 4506
TM03 6576 4506
1.210
flow*ERROR*
l/h
