Grundfos DDI 222 User Manual

Slovensko (SI)
491
4.3 Splošni opis
Črpalka DDI 222 je dozirna črpalka z motorjem EC (brezkrtačni
enosmerni motor), ki zagotavlja pogon in elektronsko krmiljenje
moči. Črpalka je krmiljena prek diagonalnega ali vodoravnega
zaslona z uporabniku prijazno zgradbo menijev.
Črpalka vsebuje funkcijo zaščite pred nadtlakom. Ko je presežen
nastavljeni tlak, se črpalka lahko samodejno izključi.
DDI 222 je na voljo v več različicah.
Oglejte si tudi razdelek
1. Splošne informacije.
Možnost:
Črpalka je lahko opremljena tudi s/z:
• senzorjem puščanja membrane (MBS),
• vmesnikom za PROFIBUS.
Funkcije so opisane, vendar se nanašajo le na ustrezno različico
črpalke.

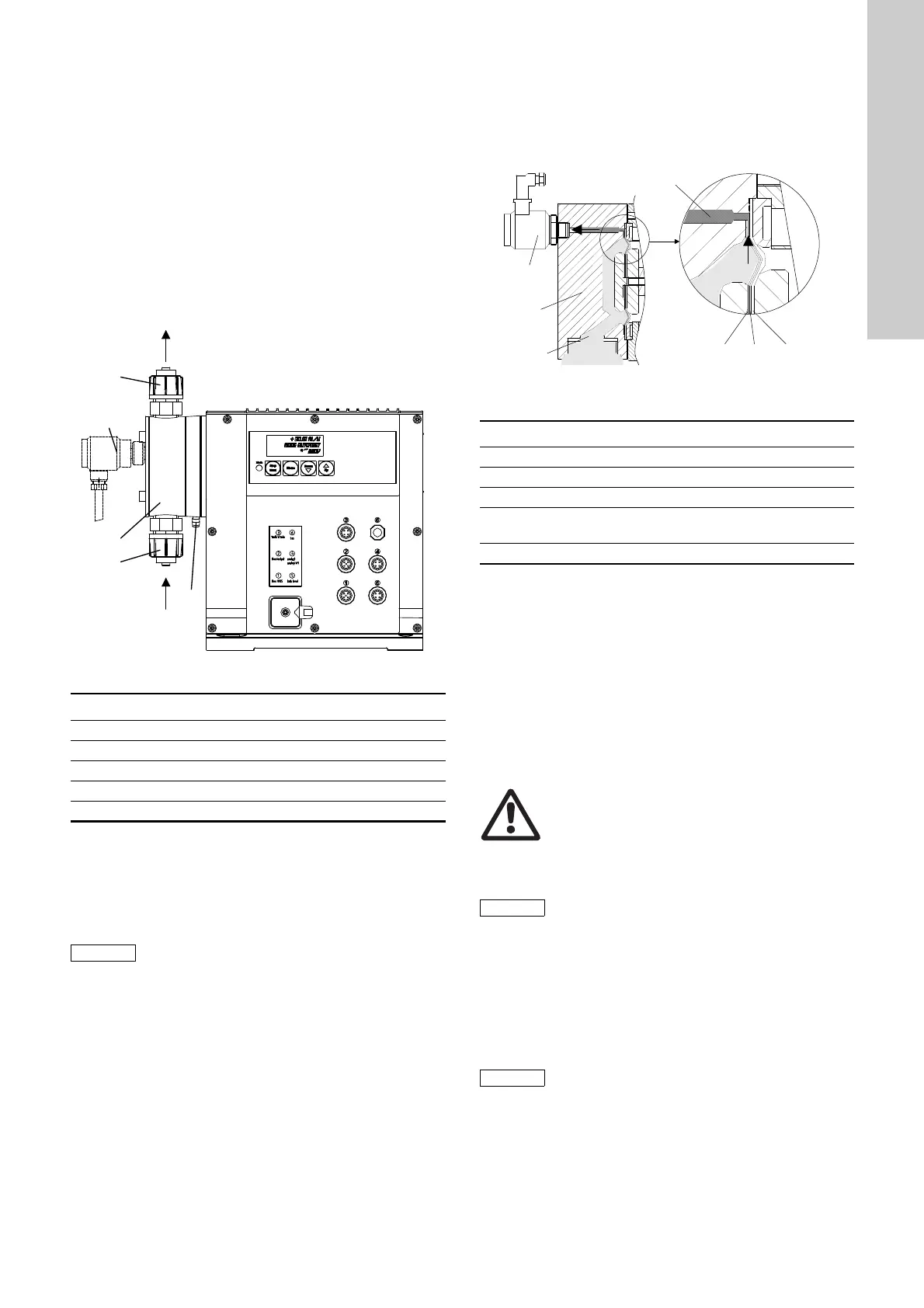

Slika 2 DDI 222
4.3.1 Različica HV za tekočine, ki so bolj viskozne od vode
Vse črpalke različic HV so opremljene z vzmetnimi ventili DN 20 s
tlakom odprtine 0,1 bara (ali 0,8 bara na tlačni strani) in povezavo
za cev PVC 19 x 27.
DDI 60-10 ima posebno dozirno glavo.
4.4 Varnostne funkcije
4.4.1 Sistem za odkrivanje puščanja membrane (izbirno)
Črpalke s signalom, ki označuje puščanje membrane, imajo
posebno dozirno glavo s kompletom membran in tlačnim
stikalom. Tlačno stikalo (vtičnica 1) je nameščeno na črpalki in
povezano z njo ob dobavi.
Slika 3 Dozirna glava s kompletom membran in tlačnim
stikalom za odkrivanje puščanja membrane
V primeru puščanja membrane:
• Dozirno sredstvo prodre med delovno in zaščitno membrano,
nato pa je preko signalne membrane preneseno do tlačnega
stikala.
• Ob naslednjem tlačnem gibu tlak deluje na tlačno stikalo in ga
aktivira. Črpalka prikaže napako, vendar deluje naprej.
• Elektronika upravlja z dvema kontaktoma, ki se lahko
uporabljata za npr. sprožitev alarmnega signala ali za izklop
črpalke.
• V zasilnem načinu delovanja lahko črpalka deluje še nekaj
časa.
4.4.2 Vzdrževanje tlaka
Črpalka DDI 222 vsebuje funkcijo vzdrževanja tlaka. Tlak je
izračunan na podlagi porabe toka motorja ali neposredno v
dozirni glavi, če je na voljo tlačni senzor (možnost nadzora
pretoka črpalke). Črpalka se samodejno izklopi, ko je dosežen
uporabniško nastavljen tlak.
Ta funkcija zaščiti črpalko, ne pa sistema. Priporočamo, da
sistem zaščitite s pretočnim ventilom.
To funkcijo lahko vklopite ali izklopite na drugi ravni funkcijski
ravni elektronike.
TM03 6661 4506
Pol. Sestavni deli
3a Sesalni ventil
3b Izpustni ventil
2 Dozirna glava
DTlačno stikalo MBS (izbirno)
HOdtočna odprtina
Nasvet
Upoštevajte, da ima različica črpalke HV druge
dimenzije v primerjavi s standardno črpalko in da
boste morda potrebovali povezovalno cev drugih
dimenzij!
3a
3b
2
D
H
TM03 6611 4506
Pol. Sestavni deli
2 Dozirna glava
DTlačno stikalo
Q1 Delovna membrana
Q2
Signalna membrana
(vmesna plast iz tkanine)
Q3 Zaščitna membrana
Opozorilo
Če je dozirna tekočina vstopila v ohišje črpalke,
obstaja nevarnost eksplozije!
Če obstaja možnost poškodb membrane, črpalke ne
priključite na napajanje! Nadaljujte, kot je opisano v
razdelku
10.5 Pretrgana membrana!
Opozorilo
Po odkritju puščanja membrane morate preveriti
tlačno stikalo. Če je membrana tlačnega stikala
zlomljena ali jo je poškodovala dozirna tekočina,
morate zamenjati tlačno stikalo.
Opozorilo
Da črpalko in sistem zaščitite pred prekomernim
povišanjem tlaka, namestite pretočni ventil na
izpustnem vodu.
Q1 Q2 Q3
2
D
L
L
