Slovensko (SI)
492
4.4.3 Nadzor doziranja (nadzor pretoka)
Senzor tlaka (možnost nadzora pretoka črpalke) se uporablja kot
dozirni krmilnik in za nadzor tlaka za celotne razpone moči.
Nadzor tlaka za nadzor doziranja je sestavljen iz senzorja tlaka,
ki je vgrajen v dozirni glavi.
Senzor tlaka je na voljo kot možnost nadzor pretoka črpalke.
Senzor tlaka je nameščen na črpalko in ob dobavi dostavljen
skupaj z njo. Posodobitve niso možne.
4.4.4 Izravnava pretoka
Funkcija izravnave pretoka ohranja dozirni pretok stalen ne glede
na spremembe sistemskega tlaka. Tlačni senzor je namenjen
zaznavanju tlačnih sprememb, čemur se prilagaja hitrost motorja.
Če želite uporabljati to funkcijo, morate v elektroniki aktivirati
tlačni nadzor ali nadzor doziranja (nadzor pretoka).
4.5 Dimenzijske skice

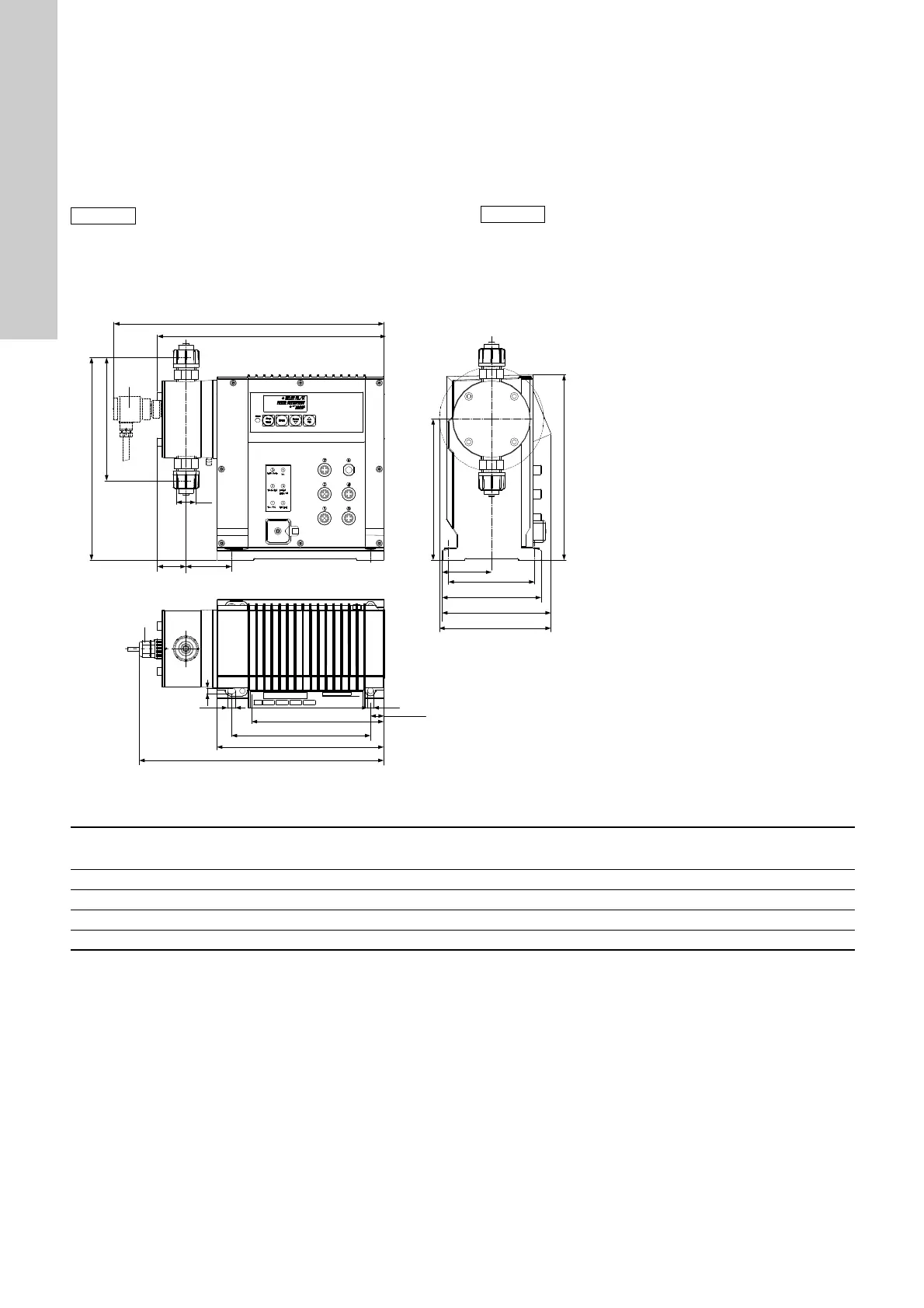

Slika 4 DDI 222
Dimenzije črpalke DDI 222
Nasvet
Vzdrževanje tlaka se uporablja predvsem za zaščito
črpalke. Ta funkcija ni zamenjava za pretočni ventil.
Nasvet
Če je viskoznost dozirnega sredstva podobna
viskoznosti vode, črpalke ni treba umeriti, saj se je ta
že odzvala na možno spremembo sistemskega tlaka.
Črpalko morate kalibrirati, če se viskoznost
dozirnega sredstva razlikuje od viskoznosti vode ali
po posodobitvi programske opreme.
TM03 6663 4506
A4
A3
H2
D1
C4
C1
207
172.5
16.5
Ø7
10
7
61.5
105
123
B3
B4
230
175
(159)
A5
H3
MLS
DS
MBS: Senzor puščanja membrane (izbirno)
DS: Tlačni senzor (možnost nadzora pretoka črpalke)
A3
[mm]
A4
[mm]
A5
[mm]
B3
[mm]
B4
[mm]
C1
[mm]
C4
[mm]
D1
H2
[mm]
H3
[mm]
DDI 60-10 283 338 306 137 - 58 37 R 5/8 252 153
DDI 150-4 315 372 350 137 139 90 39 R 1 1/4 265 179
DDI 60-10 / HV 295 350 328 137 - 68 38 R 1 1/4 246 143
DDI 150-4 / HV 315 372 350 137 139 90 39 R 1 1/4 265 179
