Slovensko (SI)
495
5.4.1 Napotki za namestitev
• Za nerazplinjene tekočine z viskoznostjo podobno vodi je
črpalka lahko nameščena na tanku (poglejte dovoljeno višino
sesanja).
• Boljša možnost je sesanje iz dvignjenega odprtega tanka.
• Za sedimantna sredstva montirajte sesalni vod s filtrom (15i),
da bo sesalni ventil postavljen nekaj milimetrov nad
predvideno ravnijo sedimentacije.

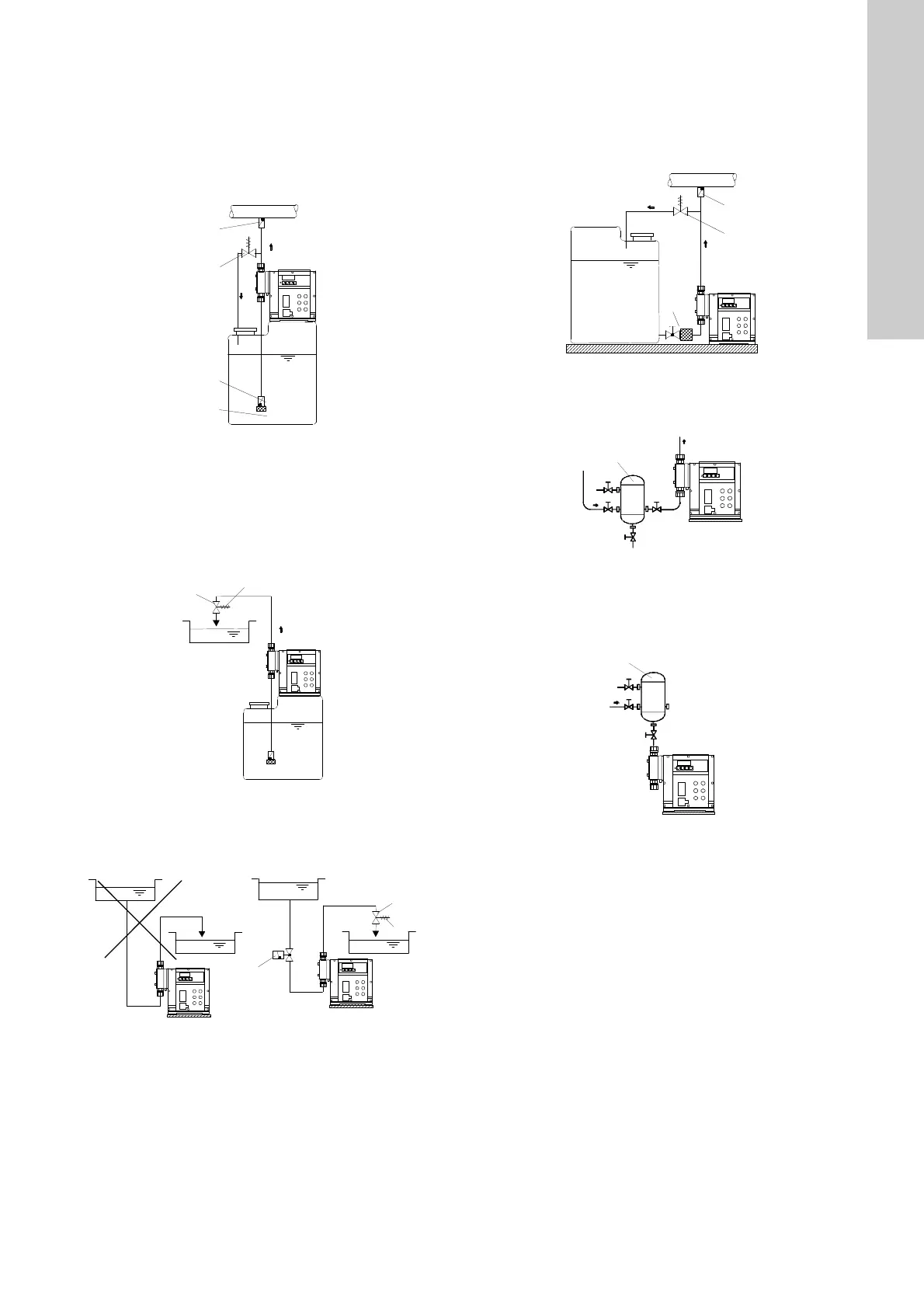

Slika 7 Namestitev tanka
Z odprtim izpustom dozirnega sredstva ali nižjim protitlakom
Med protitlakom v točki vbrizgavanja in tlakom dozirnega
sredstva pri sesalnem ventilu črpalke morate zagotoviti pozitivno
razliko vsaj 1 bara.
• Če to ni mogoče, namestite polnilni ventil (7i) neposredno
pred izhodom ali vbrizgalno enoto.
Slika 8 Namestitev s polnilnim ventilom
• Da se izognete učinku sifona, namestite polnilni ventil (7i) na
izpustnem vodu in, če je potrebno, elektromagnetni ventil (14i)
na sesalnem vodu.
Slika 9 Namestitev v izogib učinku sifona
•Da zaščitite dozirno črpalko pred prekomernim povišanjem
tlaka, na izpustnem vodu namestite varnostni ventil (6i).
• Za razplinjena sredstva:
– Sesanje iz dvignjenega odprtega tanka.
– Namestite filter (15i) v sesalni vod, da preprečite
kontaminacijo ventilov.
Slika 10 Namestitev z varnostnim ventilom in filtrom
• Pri vodih, ki so dalši od enega metra, bo glede na pretok
morda treba namestiti sesalni pulzni blažilnik (4i).
Slika 11 Namestitev s sesalnim pulznim blažilnikom
• Pri blažilnikih in vodih, ki so daljši od 3 metrov, in pri gibljivih
cevovodih in vodih, ki so dolgi več kot 5 metrov, morate za
zaščito sistema uporabiti pulzni blažilnik (8i).
Slika 12 Namestitev s pulznim blažilnikom
TM03 6666 4506TM03 6667 4506TM03 6668 4506
TM03 6669 4506TM03 6670 4506TM03 6671 4506
