Slovensko (SI)
494
5. Namestitev
5.1 Splošne informacije o namestitvi
5.2 Mesto namestitve
5.2.1 Prostor, ki je potreben za delovanje in vzdrževanje
Nadzorni elementi morajo biti med delovanjem zlahka dostopni.
Redno izvajajte vzdrževalna dela, povezana z dozirno glavo in
ventili.
Poskrbite, da bo za odstranitev dozirne glave in ventilov na voljo
dovolj prostora.
5.2.2 Dovoljeni vplivi okolja
Dovoljena temperatura okolja: 0 °C do +40 °C.
Dovoljena vlažnost zraka: Najv. mogoča relativna vlažnost:
92 % (brez kondenzacije).
5.2.3 Montažna površina
Črpalka mora biti nameščena na ravni površini.
5.3 Namestitev

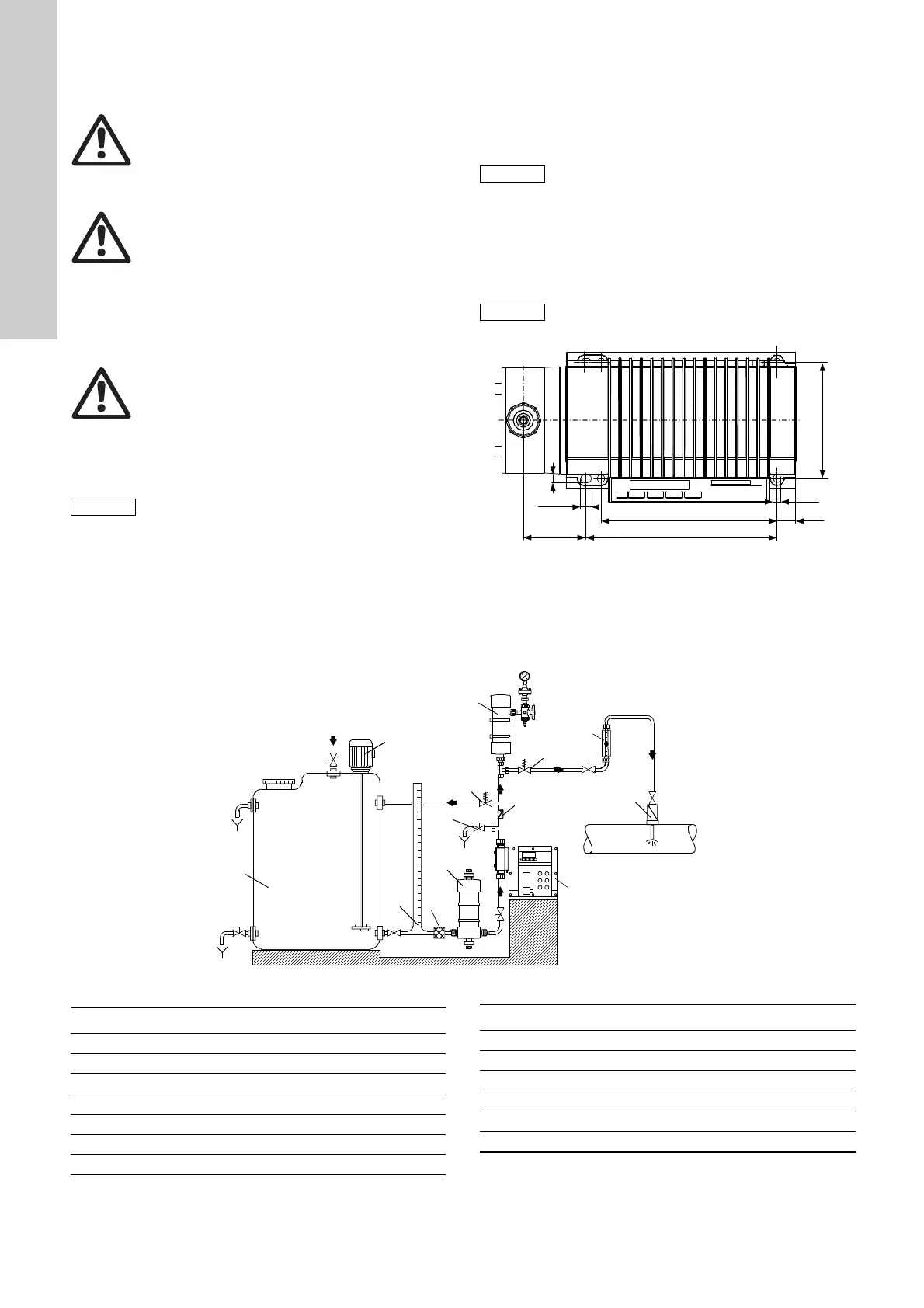

Slika 5 Shema vrtanja
• Za montažo črpalke na posodo ali konzolo uporabite štiri
vijake M6, tako da je sesalni ventil na dnu, izpustni ventil pa
zgoraj (pretok doziranja je vedno navzgor).
5.4 Primeri montaže
Slika 6 Primer namestitve črpalke z ročnim odzračevanjem
Opozorilo
Oglejte si specifikacije za namene uporabe in mesta
namestitve, opisana v poglavjih
1. Splošne
informacije
in 5.2 Mesto namestitve.
Opozorilo
Okvare, nepravilno delovanje ali okvare črpalke ali
sistema lahko vodijo do npr. prekomernega ali
nezadostnega doziranja ali prekoračitve dovoljenega
pritiska. Okvare ali poškodbe, ki se pojavijo zaradi tega,
mora oceniti upravljavec. Izvesti je treba primerne
previdnostne ukrepe, da se jim izognete!
Opozorilo
Smrtna nevarnost zaradi nedelovanja naprav na
preostali (residualni) tok (RCD)!
Če je črpalka priključena na električno instalacijo,
kjer se za dodatno zaščito uporablja FI-stikalo, se
mora le to sprožiti v primeru pulzirajočih in gladkih
enosmernih tokov. To pomeni, da moramo uporabiti
FI-stikalo tipa B, ki je občutljivo na univerzalni tok.
Črpalko morate namestiti tako, da bo zlahka
dostopna med delovanjem in vzdrževanjem.
Črpalka mora biti nameščena v pokritem prostoru!
Zagotovite, da na razred zaščite motorja in črpalke
ne vplivajo atmosferski vplivi.
Črpalke z elektroniko lahko uporabljate le v zaprtih
prostorih! Ne montirajte na prostem!
Previdno zategnite vijake, da ne poškodujete
plastičnega ohišja.
TM03 6664 4506
7
9.95
7
(159)
172.5
16.5
105
C1
TM03 6665 4506
1i
2i
3i
4i
5i
6i
7i
9i
10i
8i
15i
11i
12i
Pol. Sestavni deli
1i Dozirna posoda
2i Električni mešalnik
3i Ekstrakcijska naprava
4i Sesalni pulzni blažilnik
5i Dozirna črpalka
6i Varnostni ventil
7i Polnilni ventil
8i Pulzni blažilnik
9i Cev za umerjanje
10i Vbrizgalna enota
11i Odzračevalni in izpraznitveni ventil
12i Enosmerni ventil
15i Filter
Pol. Sestavni deli
