Grundfos DDI 222 User Manual

中文 (CN)
609
9.9 电流信号控制0-20毫安/4-20毫安
通过一个0-20毫安(4-20毫安)之间的外部电流信号来控制计量泵
图 33 显示: 0-20 mA电流信号控制
图 34 显示: 4-20毫安电流信号控制
• 计量流量与一个0-20 mA (4-20 mA)大小的电流输入信号成比
例。
• 高于19.5 mA时，水泵以最大计量流量(Q
最大
)连续运行。
• 低于0.2 (4.2) mA时，水泵关机。
• 用"Start/Stop" (启动/停机)按钮启动或停止水泵。
4-20毫安电流信号控制
如果电流输入信号降落到2毫安以下，错误继电器被接通，因为此
时信号源或电缆可能出现错误。
• 错误信号继电器接通。 LED红灯闪烁。
• 显示单元中"4-20 mA"和"ERROR" (错误)指示灯闪烁。
图 35 显示: 4-20毫安电流信号控制
电流信号和流量之间的赋值分配为线性关系。
• 作为电流信号控制时，电流输入和电流输出曲线 Q = 0 时，
对应电流为0 mA ；Q
最大
(Q
校准
)时，对应电流为20 mA
( 见曲线 1a)。
• 作为电流信号控制时，电流输入和电流输出曲线 Q = 0时，
对应电流为4 mA ；Q
最大
(Q
校准
)时，对应电流为20 mA
( 见曲线 2a)。
• 使用手动或触点控制时，电流输入和电流输出曲线 Q = 0时，
对应电流为4 mA；Q
最大
(Q
校准
)时，对应电流为20 mA
( 见曲线 2a)。
Q
最大
的默认设置是指默认校准3巴时的最大计量流量。

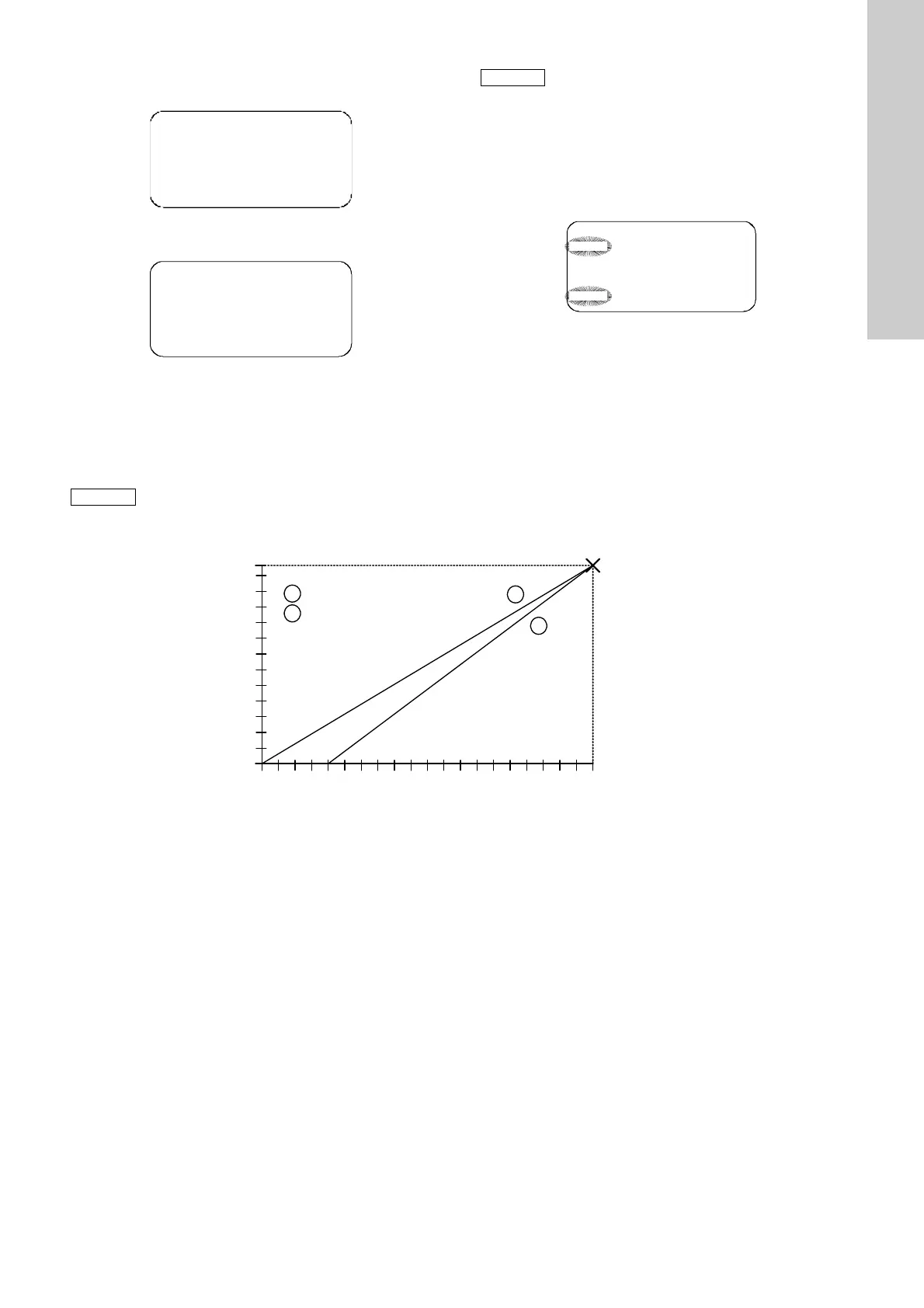

图 36 默认设置下的电流输入和电流输出
TM03 6603 4506TM03 6604 4506
注意
Q
最大
的默认设置为3巴以下的流量 (默认校准值)。
水泵一旦被校准后，必须对电流信号进行加权。
见
9.9.2 校准后的水泵 和 9.9.3 设置权重 。
Analog
0-20mA
l/h
Run
0
Analog
l/h
Run
2.50
4-20mA
注意
水泵必须首先以此运行模式启动( LED绿灯亮、
显示单元显示运行信号"Run")。
TM03 6605 4506
Analog
l/h
Run
0.000
ERROR
4-20mA
TM03 6675 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
I
in
/ I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA, manual,
kontakt
1a
2a
1..
2..
Q
max
default (Q
kal
)
50 l/h
20 l/h
40 l/h
10 l/h
30 l/h
Q
最大
默认值(Q
校准
)
I
输入
/ I
输出
0-20 mA
I
输入
4-20 mA
I
输出
4-20 mA，手动，
触点
I
输入
[mA]
