加权后的结果
在下例中，以下数值被输入作为基准点L
d
和H
d
的值:
L
d
: mA
最小
= 6 mA, Q
选定mA最小
= 10 l/h
H
d
: mA
最大
= 16 mA, Q
选定mA最大
= 40 l/h。
现在电流输入/电流输出曲线经过 < 6 mA 时Q = 0，从6 mA时
Q = 10 l/h到16 mA时Q = 40 l/h ，并且经过 > 16 mA时
Q = 40 l/h (曲线 1d)。
采用同样方法，也可以输入一个斜率为负数的电流加权。 要达到这
一目的，必须首先以较小的mA数值输入基准点L的值对，然后继以
基准点H。
在下例中，以下数值作为参考点L
e
和H
e
被输入:
L
e
: mA
最小
= 2 mA, Q
选定mA最小
= 60 l/h
H
e
: mA
最大
= 16 mA, Q
选定mA最大
= 10 l/h。
现在电流输入/电流输出曲线经过< 2 mA 时Q = 0，从2 mA时
Q = 60 l/h 16 mA时Q = 10 l/h，并且经过> 16 mA时Q = 10
(曲线1e)。

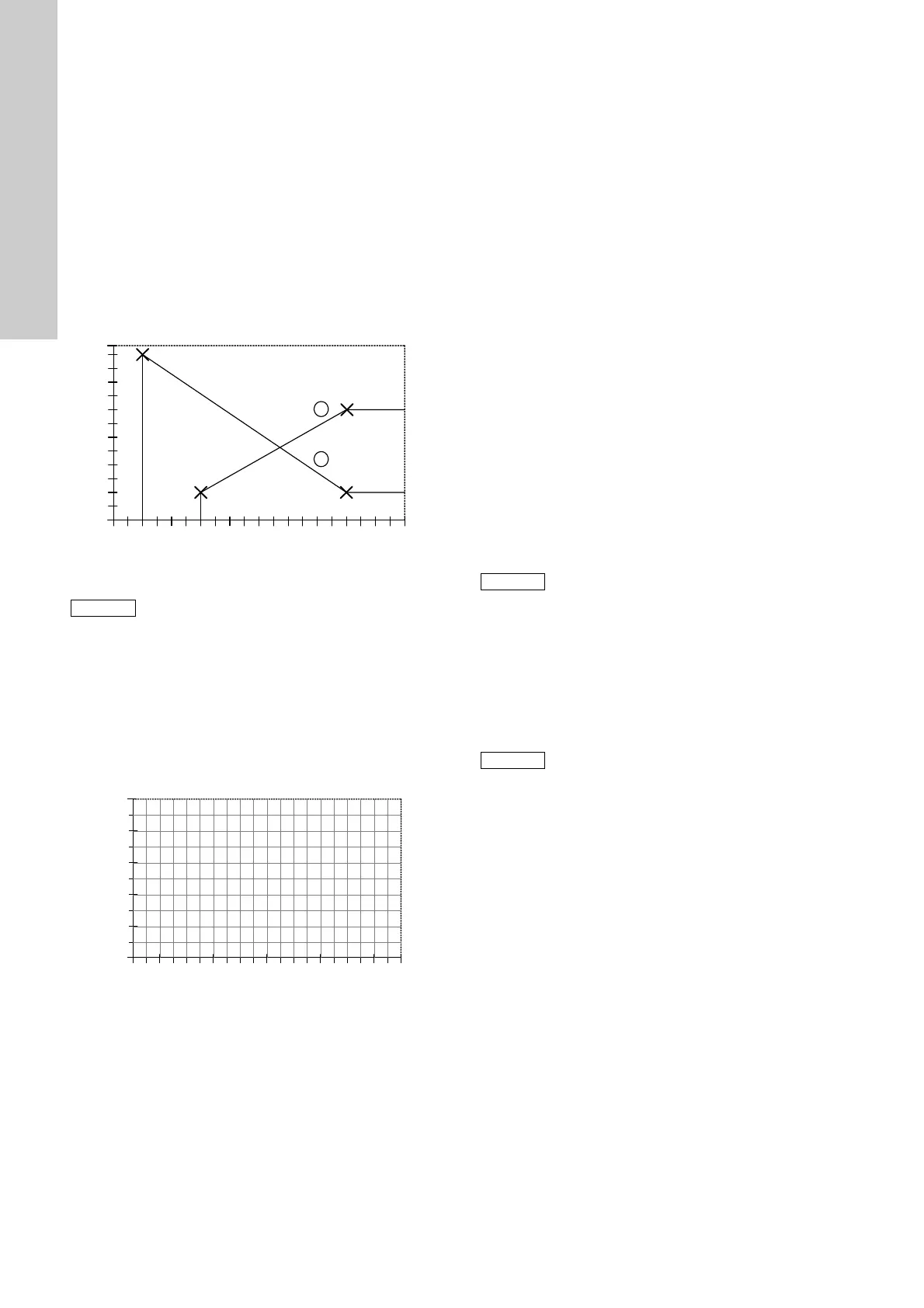

图 40 加权后的结果
在以下图表内记下用户所设的电流输入和电流输出权重分配:
1. 在流量Q [l/h]轴上标记用户工作范围。
2. 在图表内用以下值对标记基准点:
L: mA
最小
/ Q
选定mA最小
和
H: mA
最大
/ Q
选定mA 最大
。
3. 划出从L至H的曲线，由Q
选定mA最小
点垂直走向mA轴，
并由Q
选定mA最大
点水平走向图表的边缘。
图 41 电流输入/电流输出图
9.10 流量监控器
9.10.1 应用说明
计量脱气性介质 (双氧水，含氯漂白剂)
• 用于重度运行，错误冲程的允许数目设定为大于10。
防垢计量 (粘度20毫帕秒以上)
• 计量高粘度介质时使用弹簧加载阀门。
• 计量粘性介质时，参阅
1.3.10 计量介质
。
计量粘性介质
• 如果泵送介质的粘度高于20毫帕秒，建议采用弹簧加载吸入阀和
排出阀。
用于批量运行或定时运行
• 将错误冲程的允许数目设定为小于运行冲程数目。
• 在水泵停机时，如果排出管路内的压力降落到最小压力2巴以下
(例如在压力加载阀出现泄漏的情况下)，增加错误冲程的允许数
目以防止不必要的错误信息。
使用压力加载阀来保证背压。
• 水泵启动后2至3周检查背压。
– 如果背压低于2巴，则需重新调整压力加载阀。
– 如果容积流量不恒定(例如，在采用触点或模拟控制情况下)，
即便是低容积流量也不应该降落到最小压力或2巴的最小压差
以下。
9.10.2 设置流量监控器
要想让压力传感器(如果配备的话)作为一个计量控制器来发挥功能，
计量控制器必须被接通。
要使水泵在过压情况下关机或是设置水泵的切断压力，压力控制功
能必须被接通并且设定。
如果未连接压力传感器，则水泵从电机电流来确定压力。
接通计量控制器
"flow" (流量)菜单项目打开。
– "flow OFF" 出现在显示单元内。
1. 按"Up" (上)按钮。
– "flow ON"出现在显示单元内。
– 计量控制器被激活。
接通压力控制功能
1. 按"Menu/Info" (菜单/信息)按钮。
– 菜单项目"P" (压力)打开。
– "P:OFF"出现在显示单元内。
2. 按"Up" (上)按钮。
– "P:ON"出现在显示单元内。
– 压力控制功能被激活。
TM03 6683 4506
不可超出泵的最大流量!
TM03 6614 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
1d
50 l/h
20 l/h
Q
select mA max. d
40 l/h
10 l/h
30 l/h
1e
Q
select mA max. e
Q
select mA min. d
Q
select mA min. e
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in/out
[mA]
Q [l/h]
L: Q
select mA min.
= ____ / ____mA
min.
H: Q
select mA max.
= ____ / ____mA
max.
Q
kal
L: Q
选定mA最小
____/____ mA
最小
H: Q
选定mA最大
____/____ mA
最大
如果要求高精确度运行，则压力控制功能的应用必需
配备一个压力传感器。
此菜单项目只有在压力传感器已经被探测到一次后才
会出现。
