Grundfos DDI 222 User Manual

中文 (CN)
613

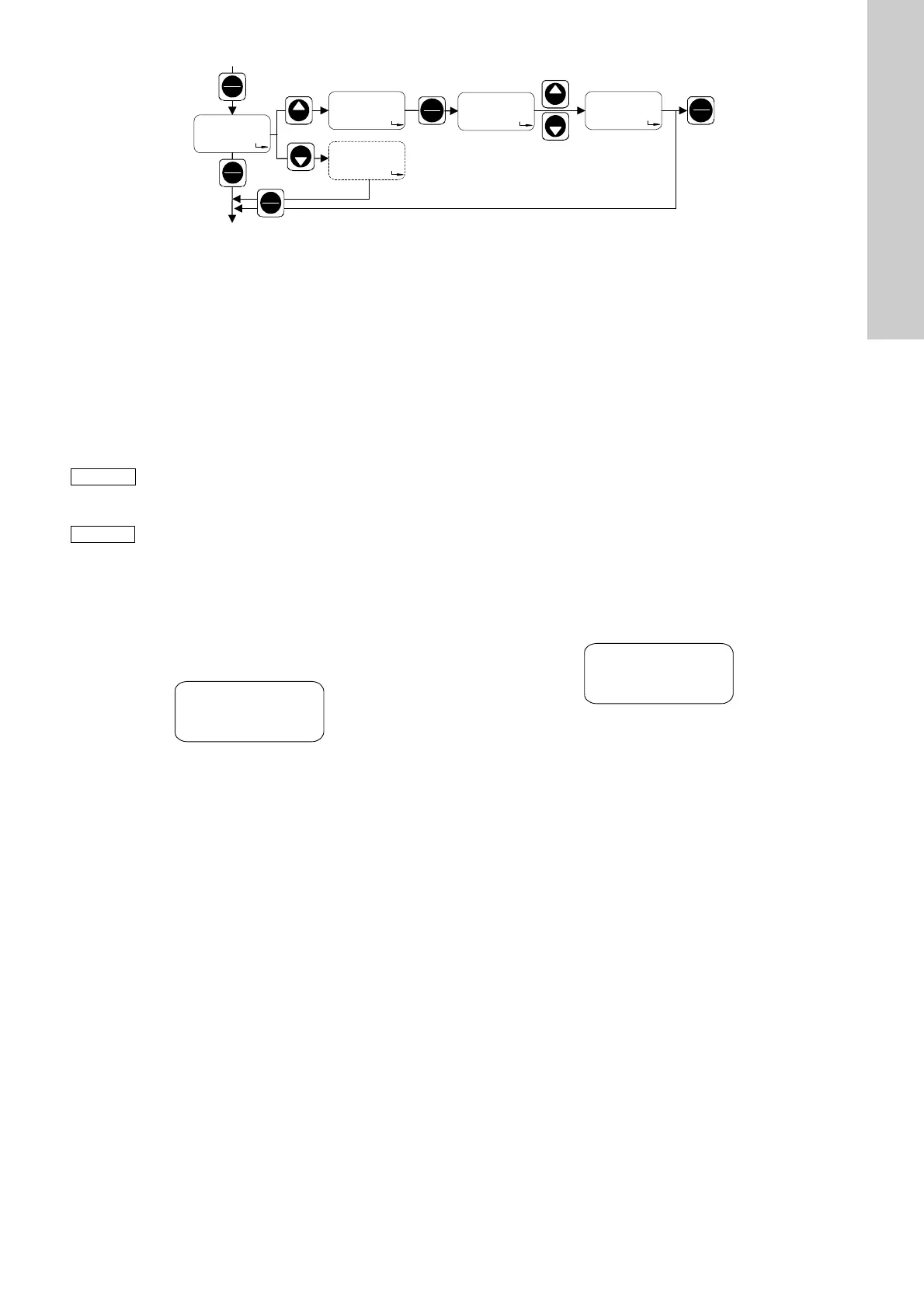

图 42 设置切断压力
"P:ON" 出现在显示单元:
1. 按"Start/Stop" (启动/停机)按钮。
– 显示单元内显示最近设定的切断压力。 其默认值为用户水泵型
号的最大背压+1巴 (< 10巴水泵)或+2巴 (从10巴起和以上水
泵)。
2. 用"Up" (上)和"Down" (下)按钮来输入用户需要的切断压力。
– 用户可以将切断压力(在此压力状态下水泵停机)设置在从2巴
左右到其默认值。
• 按"Menu/Info" (菜单/信息)按钮(确认设置并跳到下一菜单条目)，
或
• 按"Start/Stop" (启动/停机)按钮(确认设置并关闭二级功能水平)。
9.10.3 计量控制器功能
水泵的软件检测计量过程并为每一个冲程发放一个脉冲。 每一次冲
程时，"flow" (流量)显示短暂熄灭。
• 当电流接通时，电子设备探测计量控制器是否处于激活状态。
– "flow" (流量)出现在显示单元内。
图 43 显示: "Dosing controller" (计量控制器)
启动操作过程中计量控制功能的抑制
在发出错误信号之前，启动操作中允许60次错误冲程。
此后7个错误冲程*之后，水泵发出一个计量错误信号。
* 默认值，见
9.7.1 修改开关分配 。
启动操作可由以下各项引发:
• 接通电源。
• 除气操作(持续按下"Start/Stop" (启动/停机)按钮)。
以下情况完成启动操作:
• 60次冲程之后。
• 计量控制器发出第一个有效冲程信号之后。
• 通过按"Start/Stop" (启动/停机)按钮来短暂接通和断开水泵电源
之后。
用户可以增加或减少错误冲程的允许数目；因为根据泵型的不同在
启动操作过程中60个冲程可能会需要相当长时间的才能完成。
计量错误(启动操作之后)
如果，七个连续冲程之后或用户自定数量的冲程数之后，
计量控制器未发送信号。 这会被认为是一次错误:
• 错误信号继电器接通，但水泵未被关掉。
• LED红灯闪烁。
• 显示单元中"flow" (流量)和"ERROR" (错误)指示灯闪烁。
图 44 显示: "Dosing error" (计量错误)
一旦错误被排除且七个有效冲程被测量，或是"Start/Stop"
(启动/停机)按钮被按下，则错误信号继电器断开。
• 水泵回到错误发生之前的状态。
TM03 6680 4506
P:OFF
bar
Up
Down
10.0
Down
Up
P:OFF
P:on
Stop
Start
6.0
Stop
Start
Menu
Info
Menu
Info
Menu
Info
bar
bar
bar
bar
二级功能水平
注意
实际的切断压力 p
切断
超过设置压力。
p
设置
:p
切断
= p
设置
+ 0.5巴。
小心
用户在设定切断压力时需要意识到从计量泵头内测得
的压力要高于系统压力。 建议用户首先显示所测量的
压力值，见
显示测得压力 。 所设定的切断压力值应该
高于从计量泵头内所测得的压力值。
TM03 6574 4506
1.210
flow
l/h
Manual
TM03 6576 4506
1.210
flow*ERROR*
l/h
Manual
