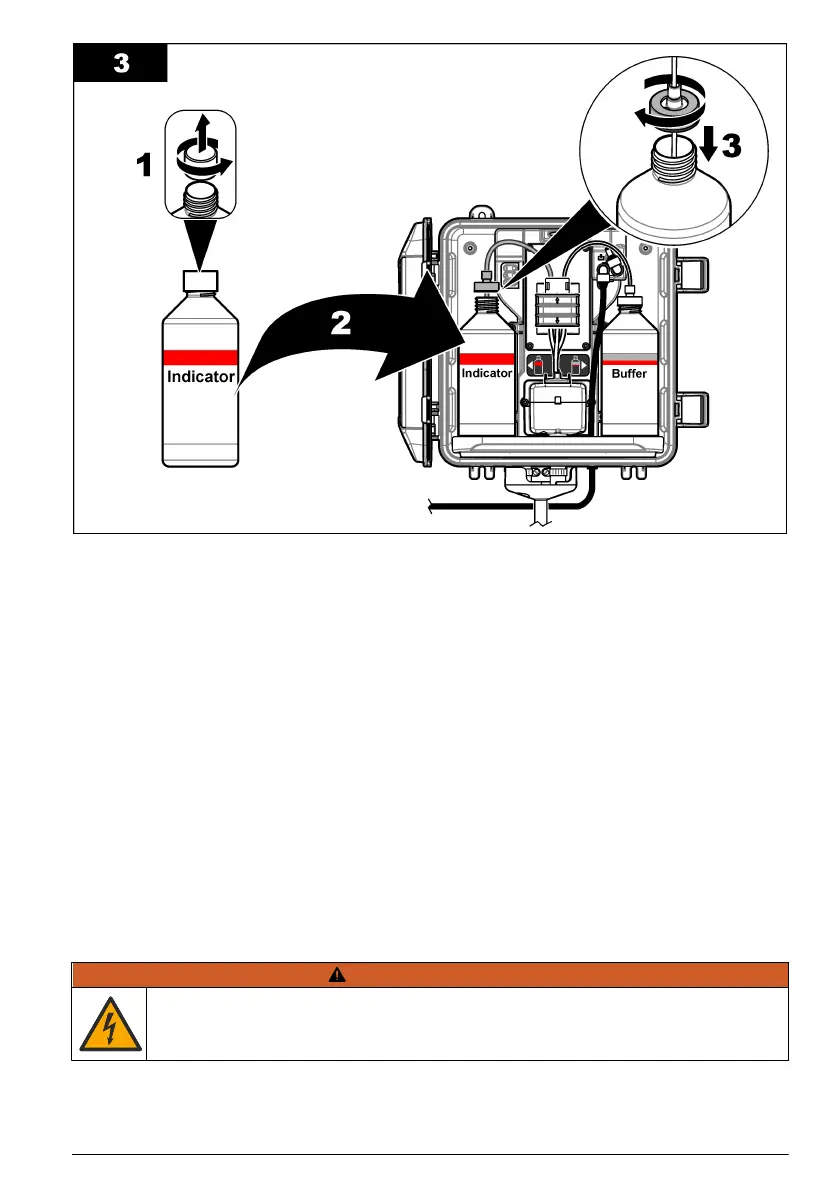

3.7 Paso 5: Activación del caudal de muestra
1. Gire lentamente las válvulas de corte un cuarto de vuelta hacia la posición de apertura.
2. Asegúrese de que no haya fugas en las conexiones de bombeo. Si detecta una fuga, inserte más
el tubo en el racor o apriete la conexión con una llave.
3. En instalaciones con cilindro de rotura de carga, siga los pasos que se detallan a continuación:
a. Abra completamente la válvula de corte en la salida del filtro en Y.
b. Gire la válvula de corte de la entrada del filtro en Y (elemento 6 de la Figura 3
en la página 118) hasta que salga un pequeño chorro de agua por el tubo de drenaje del
cilindro de rotura de carga.
4. En instalaciones con regulador de presión, siga los pasos que se indican a continuación:
a. Abra completamente las válvulas de corte de la entrada y la salida del filtro en Y.
b. Gire la válvula de corte de la derivación del filtro en Y (elemento 6 de la Figura 4
en la página 119) hasta que salga un pequeño chorro de agua por el tubo de derivación del
filtro en Y.
3.8 Paso 6: Instalación eléctrica
3.8.1 Conexión del analizador al controlador
A D V E R T E N C I A
Peligro de descarga eléctrica. El equipo conectado de forma externa debe someterse a
una evaluación estándar de seguridad aplicable.
Conecte el cable del analizador al racor de conexión rápida del controlador SC. Consulte la Figura 5.
Conserve la tapa del conector para cerrar la abertura del conector en caso de que deba desmontar
el cable.
Español
123
