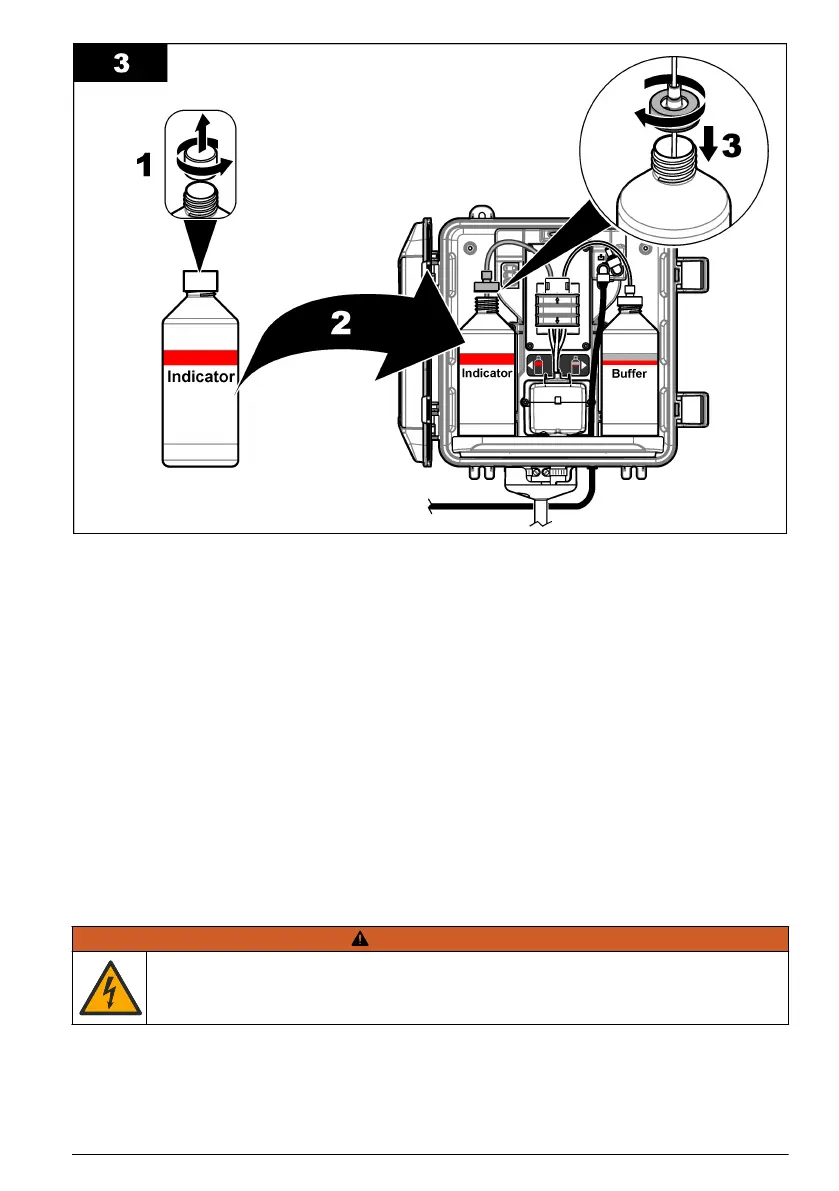

3.7 Trin 5: Sæt prøveflowet til
1. Drej langsomt spærreventilen(-erne) ¼ omgang til åben position.
2. Sørg for, at der ikke er lækager ved tilslutningsforbindelserne. Hvis der er en lækage, skal du
skubbe slangen længere ind i samlingen eller spænde tilslutningen med en skruenøgle.
3. Udfør nedenstående trin i forbindelse med stigrørsinstallationer:
a. Åbn spærreventilen helt ved Y-filterudløbet.
b. Drej spærreventilen ved Y-filterindløbet (punkt 6 i Figur 3 på side 224), indtil en lille strøm af
vand løber ud af stigrørets drænslange.
4. Udfør nedenstående trin i forbindelse med trykregulatorinstallationer:
a. Åbn spærreventilerne helt ved Y-filterindløb og -udløb.
b. Drej spærreventilen ved Y-filterbypassslangen (punkt 6 i Figur 4 på side 225), indtil en lille
strøm af vand løber ud af Y-filterets bypassslange.
3.8 Trin 6: Elektrisk installation
3.8.1 Slut analysatoren til kontrolenheden
A D V A R S E L
Fare for elektrisk stød. Eksternt forbundet udstyr skal have en gældende godkendelse i
henhold til det pågældende lands sikkerhedsstandard.
Slut analysatorkablet til lynkoblingsstikket på SC-kontrolenheden. Se Figur 5.
Opbevar beskyttelseshætten til stikindgang af tilslutningsåbningen i tilfælde af, at kablet skal fjernes.
BEMÆRK: Der findes forlængerledninger. Se Reservedele og tilbehør på side 242. Den maksimale kabellængde
er 15 m (49 fod).
