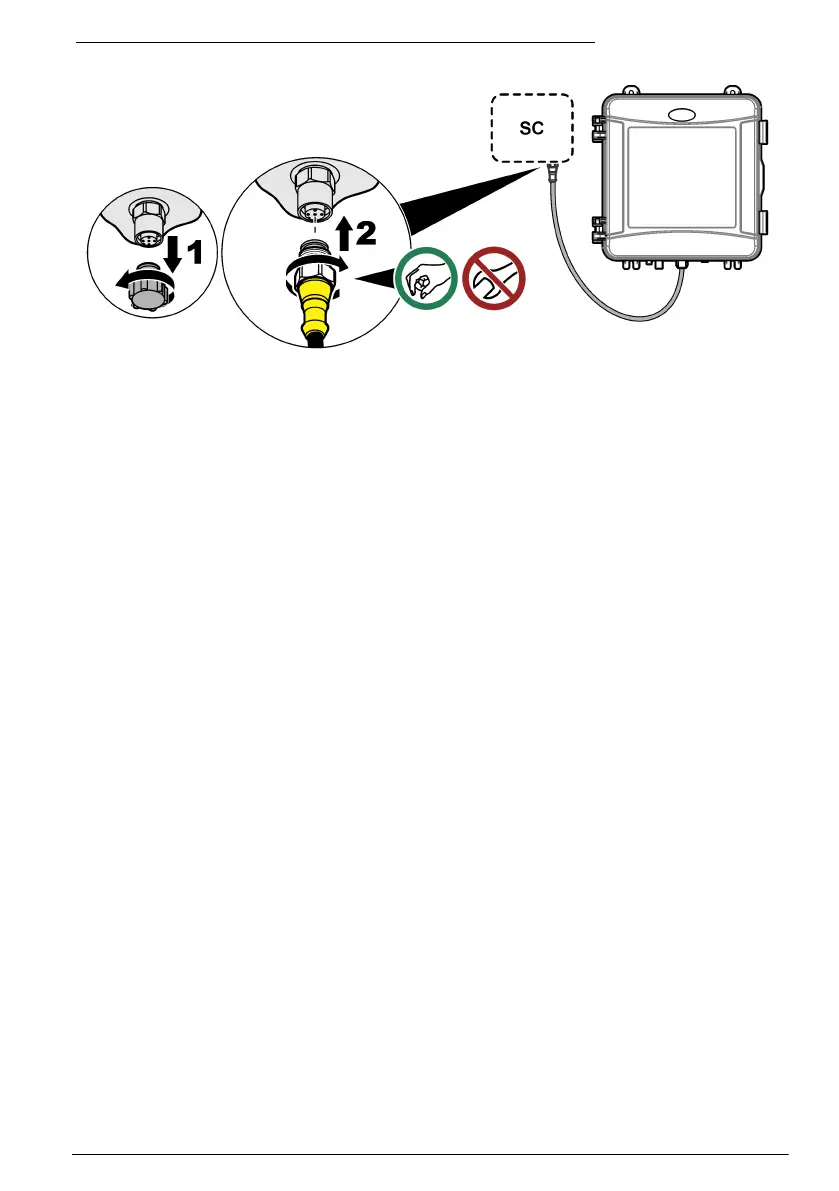

Figure 5 Connexion du câble à un système de raccordement rapide
3.8.2 Connexion du transmetteur à l'alimentation
Connectez le transmetteur à l'alimentation électrique par passage des câbles dans un conduit ou par
connexion à un câble d'alimentation. Pour obtenir des instructions, reportez-vous à la documentation
du transmetteur.
3.8.3 Connexion des appareils externes au transmetteur
Connectez les relais, les sorties analogiques et les entrées numériques du transmetteur aux
appareils externes selon les besoins. Pour obtenir des instructions, reportez-vous à la documentation
du transmetteur.
3.9 Etape 7 : Configuration et amorçage de l'analyseur
1. Appuyez sur menu, puis sélectionnez PROGR. CAPTEUR > [sélectionner l'analyseur] >
AMORÇ.
2. Si le transmetteur ne détecte pas que l'analyseur est connecté, procédez comme suit :
a. Appuyez sur menu, puis sélectionnez TEST/CONTROLE > SCANNER CAPT..
b. Une fois le capteur détecté et installé, répétez l'étape 1.
3.10 Etape 8 : Réglage du débit
L'analyseur est équipé d'un débitmètre mesurant le débit d'échantillon dans l'analyseur. Reportez-
vous à la section Figure 1 à la page 86.
1. Appuyez sur la flèche DROITE du transmetteur pour afficher le débit à l'écran.
L'échantillon circule uniquement dans l'analyseur lorsque l'analyseur rince la cellule. Dans les
autres cas, il n'y a pas de débit d'échantillon et le débit affiché est zéro. Reportez-vous à la
Tableau 4 à la page 87 pour les descriptions des étapes du cycle de mesure.
Remarque : Pour mesurer manuellement le débit dans l'analyseur, mesurez le débit lors de la vidange de
l'analyseur, lorsqu'il rince la cellule.
2. Pour les installations à tube vertical, tournez la vanne d'arrêt à la sortie du filtre en Y pour régler
le débit entre 60 et 200 mL/min lorsque l'analyseur rince la cellule.
3. Pour les installations à régulateur de pression, ajustez le régulateur de pression pour régler le
débit entre 60 et 200 mL/min lorsque l'analyseur rince la cellule.
