Hinweis: Verlängerungskabel sind erhältlich. Siehe Ersatzteile und Zubehör auf Seite 54. Die maximale
Kabellänge beträgt 15 m.

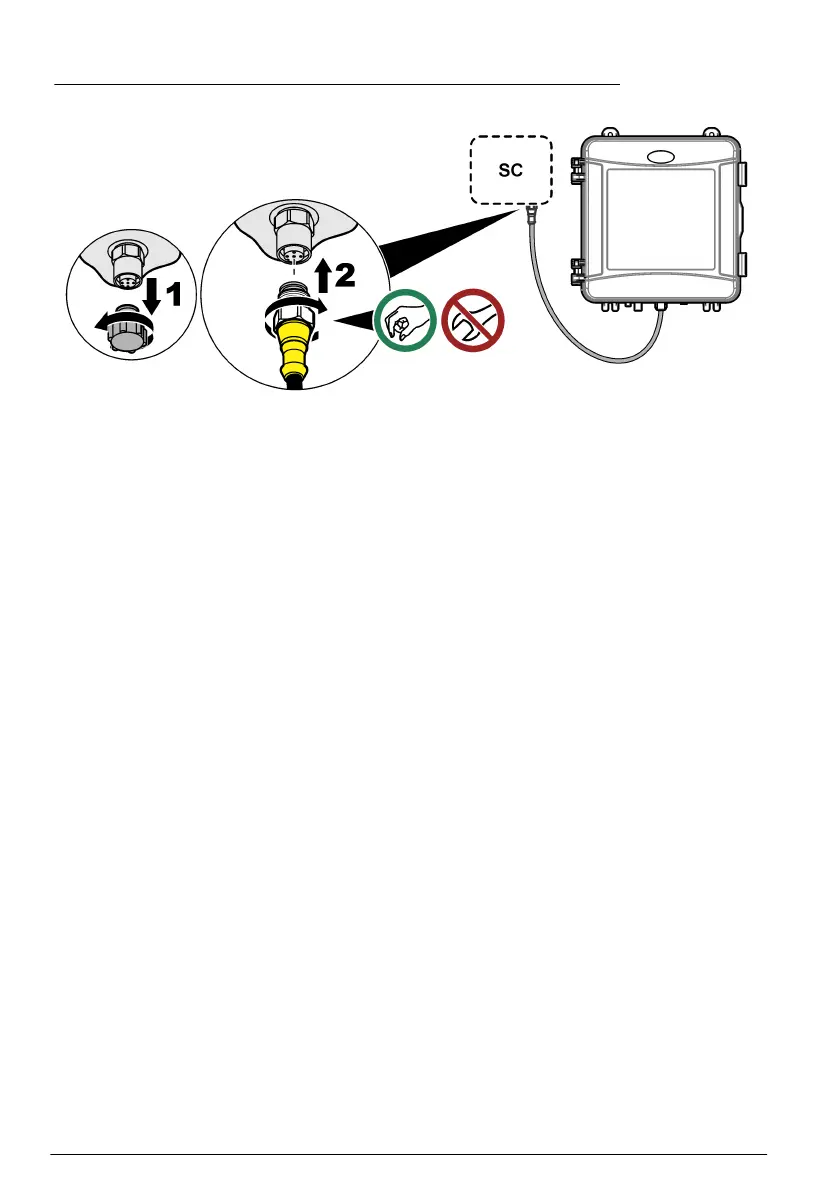

Abbildung 5 Anschließen des Kabels an eine Schnellverschlusskupplung
3.8.2 Anschließen des Controllers an eine Stromquelle
Schließen Sie den Controller entweder über ein Netzkabel an die Stromquelle an, oder verdrahten
Sie ihn fest mit einer Leitung. Anweisungen finden Sie im Handbuch des Controllers.
3.8.3 Anschließen von externen Geräte an den Controller
Schließen Sie die Controller-Relais, analogen Ausgänge und digitalen Eingänge nach Bedarf an
externe Geräte an. Anweisungen finden Sie im Handbuch des Controllers.
3.9 Schritt 7: Analysator einrichten und vorbereiten
1. Drücken Sie auf menu, wählen Sie dann SENSOR-SETUP > [wählen Sie den Analysator] >
EINBR..
2. Wenn der Controller den angeschlossenen Analysator nicht erkennt, führen Sie die folgenden
Schritte aus:
a. Drücken Sie auf menu, wählen Sie dann SERVICE > SUCHE SENSOREN.
b. Wenn der Sensor gefunden und installiert wurde, wiederholen Sie Schritt 1.
3.10 Schritt 8: Einstellen der Durchflussrate
Der Analysator verfügt über einen Durchflussmesser, der den Probendurchfluss durch den
Analysator misst. Siehe Abbildung 1 auf Seite 31.
1. Drücken Sie den RECHTS-Pfeil auf dem Controller, um die Durchflussmenge auf dem Display
anzuzeigen.
Die Probe fließt nur durch den Analysator, wenn der Analysator die Zelle spült. Ansonsten ist kein
Probendurchfluss vorhanden, und die angezeigte Durchflussrate ist Null. Eine Beschreibung der
Messzyklusschritte finden Sie unter Tabelle 4 auf Seite 32.
Hinweis: Um die Durchflussrate am Analysator manuell zu messen, messen Sie die Durchflussrate am Abfluss
des Analysators, wenn der Analysator die Zelle mit Wasser spült.
2. Stellen Sie bei Installationen mit Ablaufrohr die Durchflussrate mit dem Absperrventil am Y-
Siebauslass auf einen Wert zwischen 60 und 200 mL/min ein, wenn der Analysator die Zelle mit
Wasser spült.
3. Stellen Sie bei Installationen mit Druckregler die Durchflussrate mit dem Druckregler auf einen
Wert zwischen 60 und 200 mL/min ein, wenn der Analysator die Zelle mit Wasser spült.
42
Deutsch
