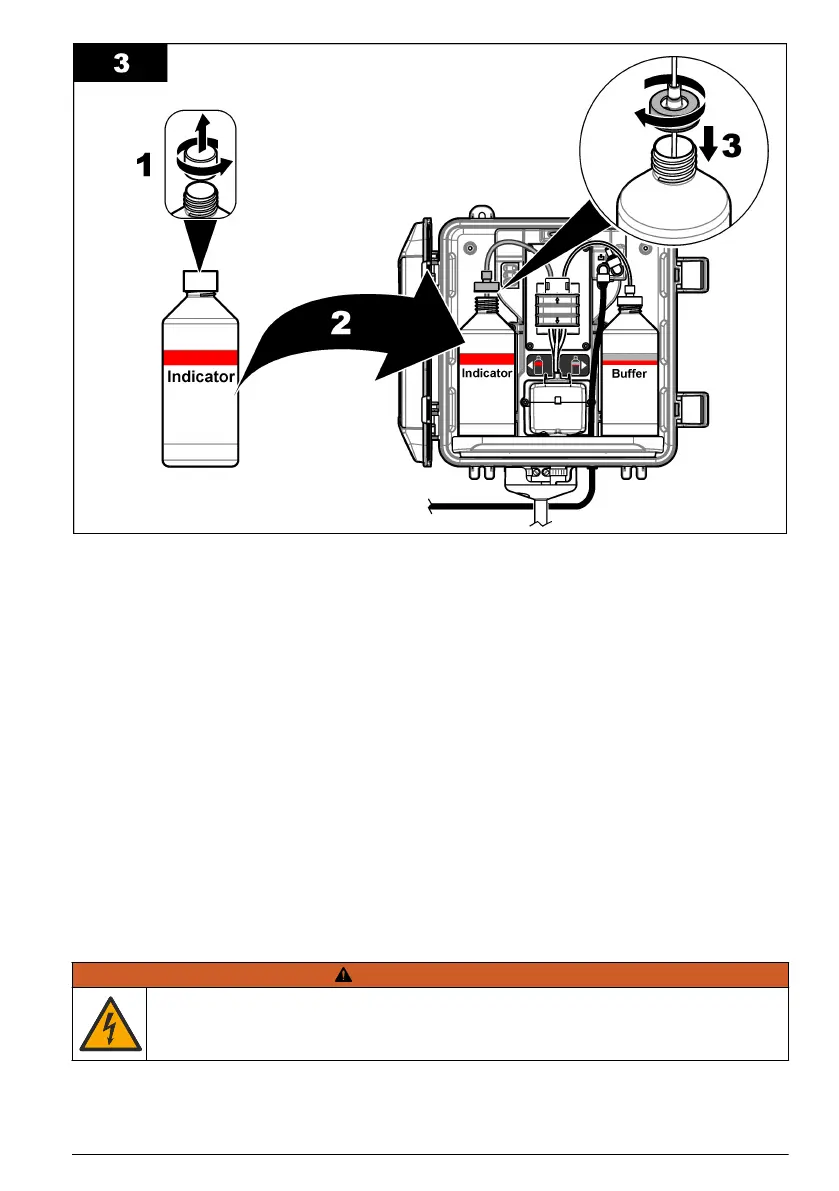

3.7 Passaggio 5 - Attivazione del flusso di campione
1. Ruotare lentamente di ¼ di giro le valvole di intercettazione in posizione di apertura.
2. Accertarsi che non siano presenti perdite dai collegamenti idraulici. In presenza di una perdita,
spingere il tubo più in profondità nel raccordo o serrare il collegamento idraulico con una chiave.
3. Per le installazioni con tubo di livello, eseguire i passi descritti di seguito:
a. Aprire completamente la valvola di intercettazione all'uscita del filtro a Y.
b. Ruotare la valvola di intercettazione all'ingresso del filtro a Y (articolo 6 in Figura 3
a pagina 64) fino a far fuoriuscire un piccolo rivolo di acqua dal tubo di scarico del tubo di
livello.
4. Per le installazioni con regolatore di pressione, eseguire i passi descritti di seguito:
a. Aprire completamente le valvole di intercettazione all'ingresso e all'uscita del filtro a Y.
b. Ruotare la valvola di intercettazione in corrispondenza del punto di bypass del filtro a Y
(articolo 6 in Figura 4 a pagina 65) fino a far fuoriuscire un piccolo rivolo di acqua dal tubo di
bypass del filtro a Y.
3.8 Passaggio 6 - Installazione elettrica
3.8.1 Collegamento dell'analizzatore al controller
A V V E R T E N Z A
Pericolo di folgorazione. Gli apparecchi con collegamento esterno devono essere
sottoposti a valutazione in base alle norme di sicurezza locali.
Collegare il cavo dell'analizzatore al raccordo ad attacco rapido del controller SC. Fare riferimento a
Figura 5.
Italiano
69
