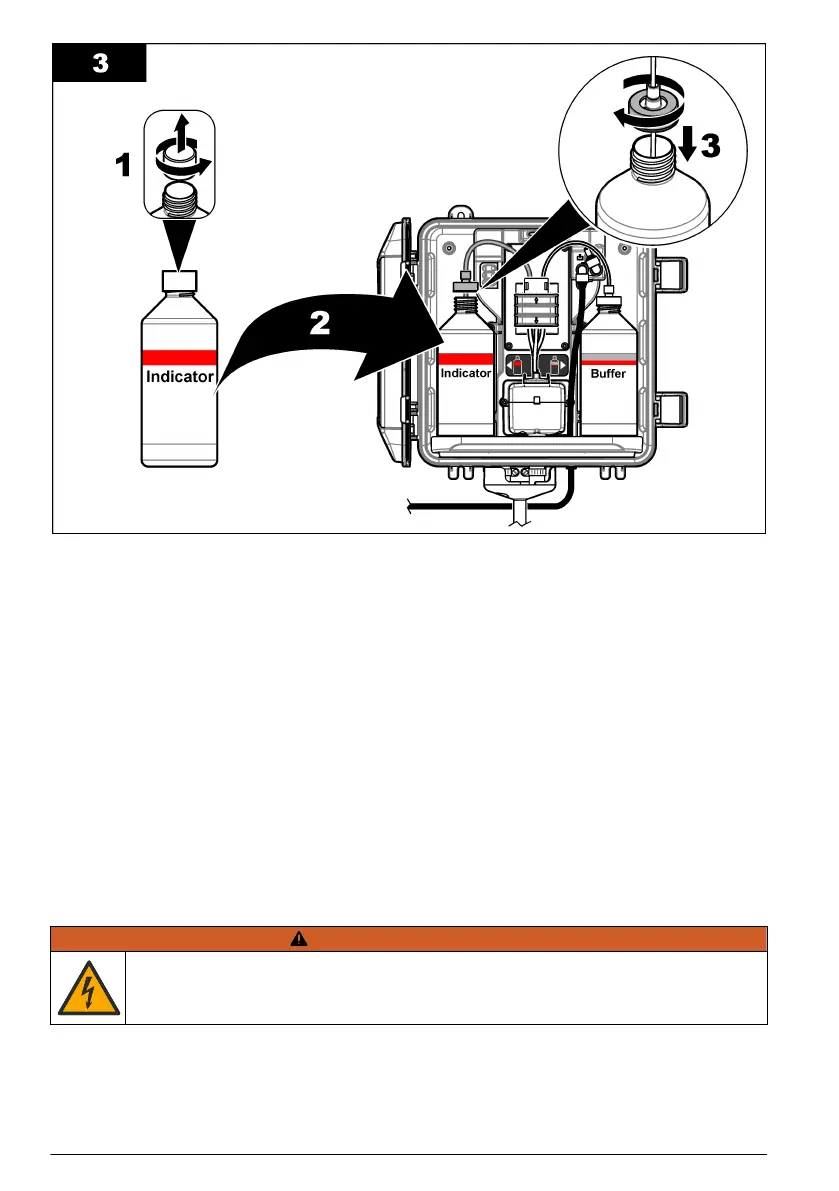

3.7 Etape 5 : Activation du débit d'échantillon
1. Ouvrez progressivement les vannes d'arrêt (¼ de tour).
2. Assurez-vous qu'il n'y a aucune fuite au niveau des connexions des raccords. En cas de fuite,
poussez plus loin le tube dans le raccord ou serrez la connexion à l'aide d'une clé.
3. Pour les installations à tube vertical, procédez comme suit :
a. Ouvrez complètement la vanne d'arrêt à la sortie du filtre en Y.
b. Tournez la vanne d'arrêt à l'entrée du filtre en Y (élément 6 de la Figure 3 à la page 91)
jusqu'à ce qu'une petite voie d'eau s'écoule du tube d'évacuation du tube vertical.
4. Pour les installations à régulateur de pression, procédez comme suit :
a. Ouvrez complètement les vannes d'arrêt à l'entrée et la sortie du filtre en Y.
b. Tournez la vanne d'arrêt au niveau de la dérivation du filtre en Y (élément 6 de la Figure 4
à la page 92) jusqu'à ce qu'une petite voie d'eau s'écoule du tube de dérivation du filtre en Y.
3.8 Etape 6 : Installation électrique
3.8.1 Connexion de l'analyseur au transmetteur
A V E R T I S S E M E N T
Risque d'électrocution. Tout équipement externe relié doit avoir fait l'objet d'un contrôle
de sécurité conformément aux normes nationales applicables.
Connectez le câble de l'analyseur au raccord rapide du transmetteur SC. Reportez-vous à la
Figure 5.
Conservez le bouchon du connecteur pour en sceller l'ouverture au cas où le câble devrait être retiré.
Remarque : Des câbles d'extension sont disponibles. Reportez-vous à la section Pièces de rechange et
accessoires à la page 109. La longueur de câble maximale est de 15 m (49 pi).
96
Français
