Примечание: Доступны удлинительные кабели. См. Запасные части и аксессуары на стр. 460.
Максимальная длина кабеля составляет 15 м.

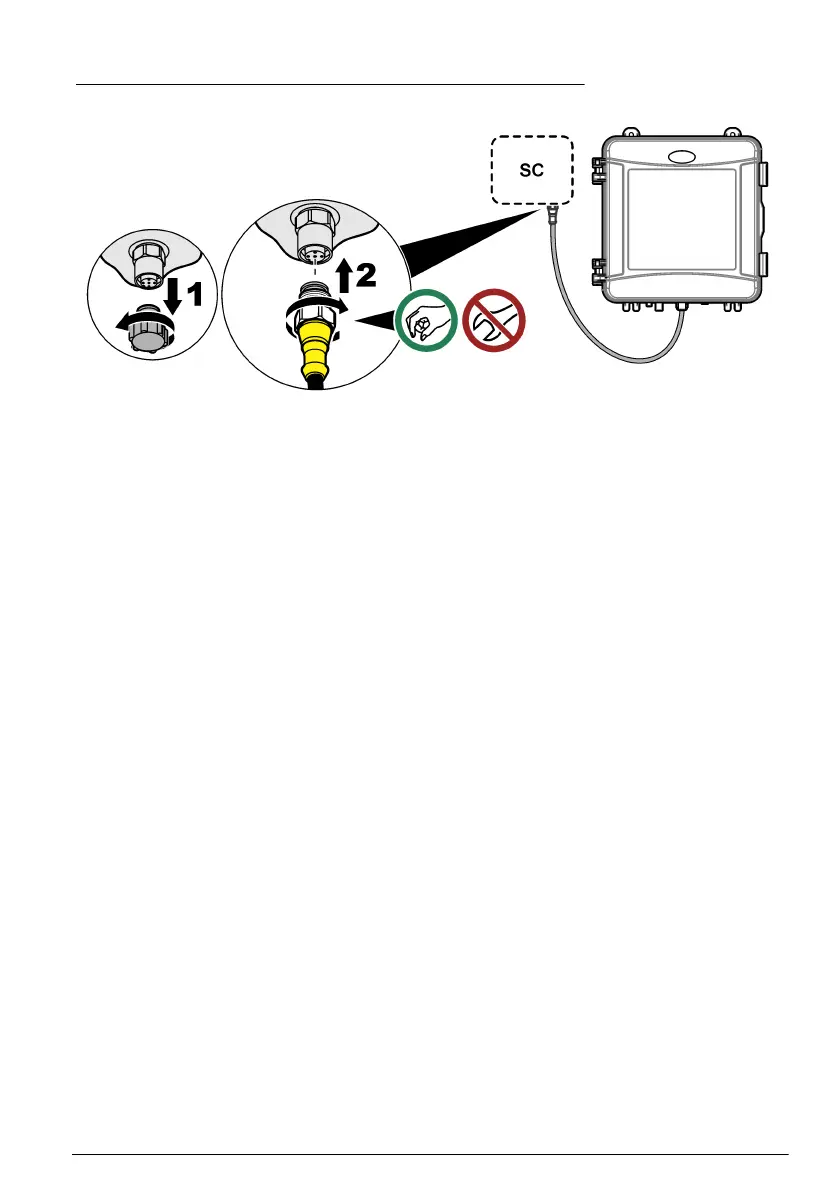

Рисунок 5 Подключение кабеля к быстроразъемному фитингу
3.8.2 Подключение контроллера к источнику питания
Подключите контроллер к электросети с помощью жесткого монтажа или кабеля питания.
Инструкции см. в документации на контроллер.
3.8.3 Подключение внешних устройств к контроллеру
При необходимости подключайте реле контроллера, аналоговые выходы и цифровые входы к
внешним устройствам. Инструкции см. в документации на контроллер.
3.9 Этап 7: Настройка и заправка анализатора
1. Нажмите menu (меню), затем выберите ДАТЧИКИ > [select analyzer] (выбрать анализатор)
> ЗАПРАВКА.
2. Если контроллер не распознает подключенный анализатор, выполните следующие
действия:
a. Нажмите menu, затем выберите СЕРВИС > Поиск датчика.
b. После обнаружения и установки датчика повторите шаг1.
3.10 Этап 8: Настройка расхода
Анализатор оснащен расходомером, который измеряет поток пробы через анализатор. См.
Рисунок 1 на стр. 437.
1. Нажмите стрелку ВПРАВО на контроллере, чтобы отобразить расход на дисплее.
Проба проходит через анализатор только в том случае, если анализатор промывает
кювету. В других случаях поток пробы отсутствует, а расход равен нулю. Описание этапов
цикла измерения см. в Таблица 4 на стр. 437.
Примечание: Чтобы вручную измерить расход с помощью анализатора, измерьте расход на сливе
анализатора, когда анализатор промывает кювету водой.
2. При установке со стояком поверните запорный клапан на выходе прямоточного фильтра,
чтобы установить расход в диапазоне от 60 до 200 мл/мин, когда анализатор промывает
кювету водой.
3. При установке регулятора давления отрегулируйте регулятор давления таким образом,
чтобы установить расход в диапазоне от 60 до 200 мл/мин, когда анализатор промывает
кювету водой.
