Nota: Estão disponíveis cabos de extensão. Consulte a Acessórios e peças de substituição na página 163. O
comprimento máximo do cabo é de 15 m (49 pés).

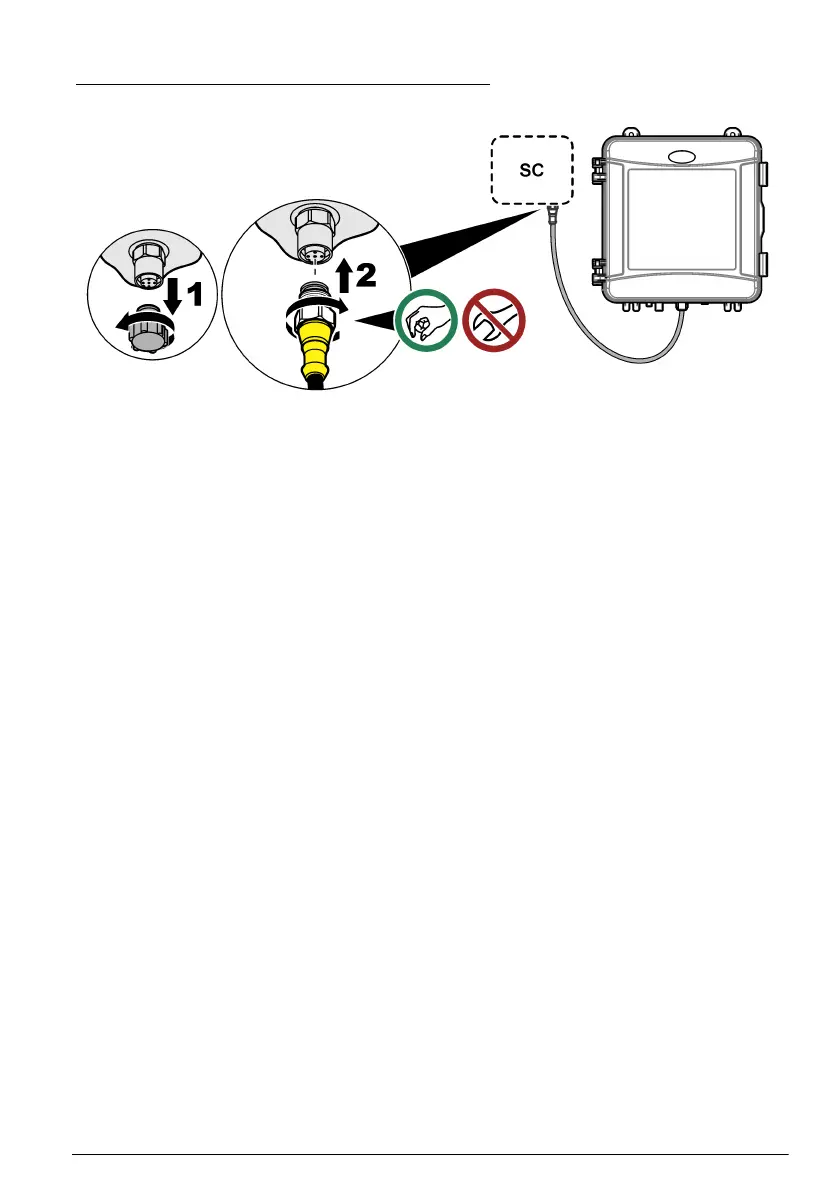

Figura 5 Ligue o cabo a um encaixe de ligação rápida
3.8.2 Ligar o controlador à alimentação
Ligue o controlador à corrente elétrica através de acessórios de ligação ou de um cabo de
alimentação. Consulte a documentação do controlador para obter instruções.
3.8.3 Ligar os dispositivos externos ao controlador
Ligue os relés do controlador, as saídas analógicas e as entradas digitais aos dispositivos externos,
conforme necessário. Consulte a documentação do controlador para obter instruções.
3.9 Passo 7: Configurar e preparar o analisador
1. Prima menu e, em seguida, selecione CFG SENSOR > [selecionar analisador] > PREPARAR.
2. Se o controlador não reconhecer que o analisador está ligado, efetue os seguintes passos:
a. Prima menu e, em seguida, selecione TESTE/MANUT > PROC SENSORES.
b. Quando o sensor for encontrado e instalado, repita o passo 1.
3.10 Passo 8: Definir a taxa de fluxo
O analisador inclui um fluxómetro que mede o fluxo da amostra através do analisador. Consulte
Figura 1 na página 140.
1. Prima a seta para a DIREITA no controlador para apresentar a taxa de fluxo no display.
A amostra flui através do analisador apenas quando o analisador enxaguar a célula. Em outras
alturas, não existe nenhum fluxo da amostra e a taxa de fluxo apresentada é zero. Consulte a
Tabela 4 na página 141 para obter as descrições dos passos do ciclo de medição.
Nota: Para medir manualmente a taxa de fluxo através do analisador, meça-a no dreno do analisador, quando
este enxaguar a célula com água.
2. Para instalações de tubos verticais, rode a válvula de corte na saída do filtro em Y para definir a
taxa de fluxo entre 60 e 200 mL/min quando o analisador enxaguar a célula com água.
3. Para efetuar instalações com o regulador de pressão, ajuste-o para definir a taxa de fluxo entre
60 e 200 mL/min quando o analisador enxaguar a célula com água.
Português
151
