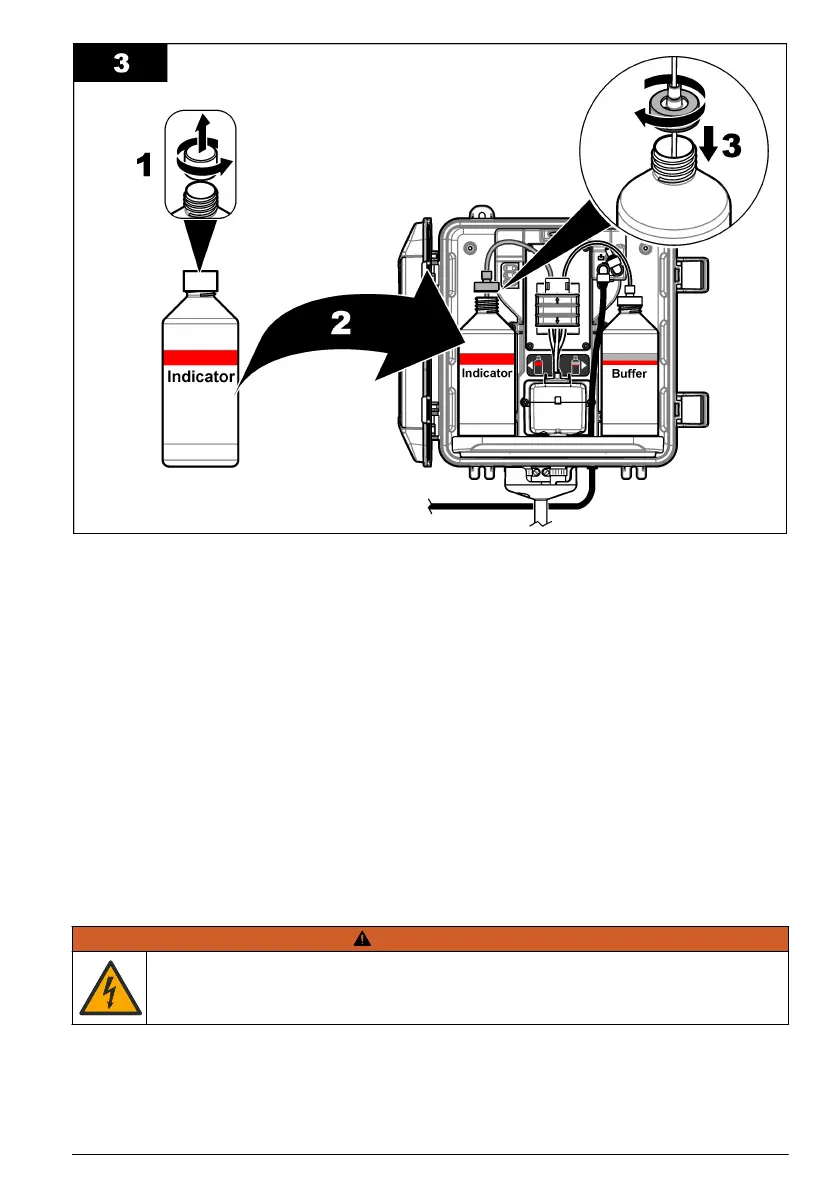

3.7 Krok 5: Zapnutí průtoku vzorku
1. Pomalu otáčejte uzavírací ventil(y) do otevřené polohy o ¼ otáčky.
2. Přesvědčte se, že u připojení hadiček nedochází k únikům. Pokud dochází k úniku, zasuňte
hadičku dále do spojky nebo spojení utáhněte klíčem.
3. V případě instalací se svislou trubkou použijte níže uvedený postup:
a. Plně otevřete uzavírací ventil na vývodu lapače nečistot tvaru Y.
b. Poté otáčejte uzavíracím ventilem na přívodu lapače nečistot tvaru Y (položka 6 na Obr. 3
na straně 172), dokud z vypouštěcí hadičky svislé trubky nezačne vytékat slabý proud vody.
4. V případě instalací s regulátorem tlaku použijte níže uvedený postup:
a. Plně otevřete plně uzavírací ventily na přívodu a vývodu lapače nečistot tvaru Y.
b. Poté otáčejte uzavíracím ventilem na obtoku lapače nečistot tvaru Y (položka 6 na Obr. 4
na straně 173) dokud z obtokové hadičky nezačne vytékat slabý proud vody.
3.8 Krok 6: Elektrická instalace
3.8.1 Připojení analyzátoru k řídicí jednotce
V A R O V Á N Í
Nebezpečí úrazu elektrickým proudem. Externě připojená zařízení musí odpovídat
platným hodnocením bezpečnostních norem dané země.
Připojte kabel analyzátoru k rychlospojce SC kontroléru. Viz Obr. 5.
Uschovejte si krytku konektoru, abyste mohli zaslepit otvor konektoru, pokud bude nutné kabel
odpojit.
Poznámka: K dispozici jsou prodlužovací kabely. Viz Náhradní díly a příslušenství na straně 189. Maximální délka
kabelu je 15 m.
