Uwaga: Dostępne są przedłużacze. Patrz Części zamienne i akcesoria na stronie 270. Maksymalna długość kabla
wynosi 15 m (49 ft).

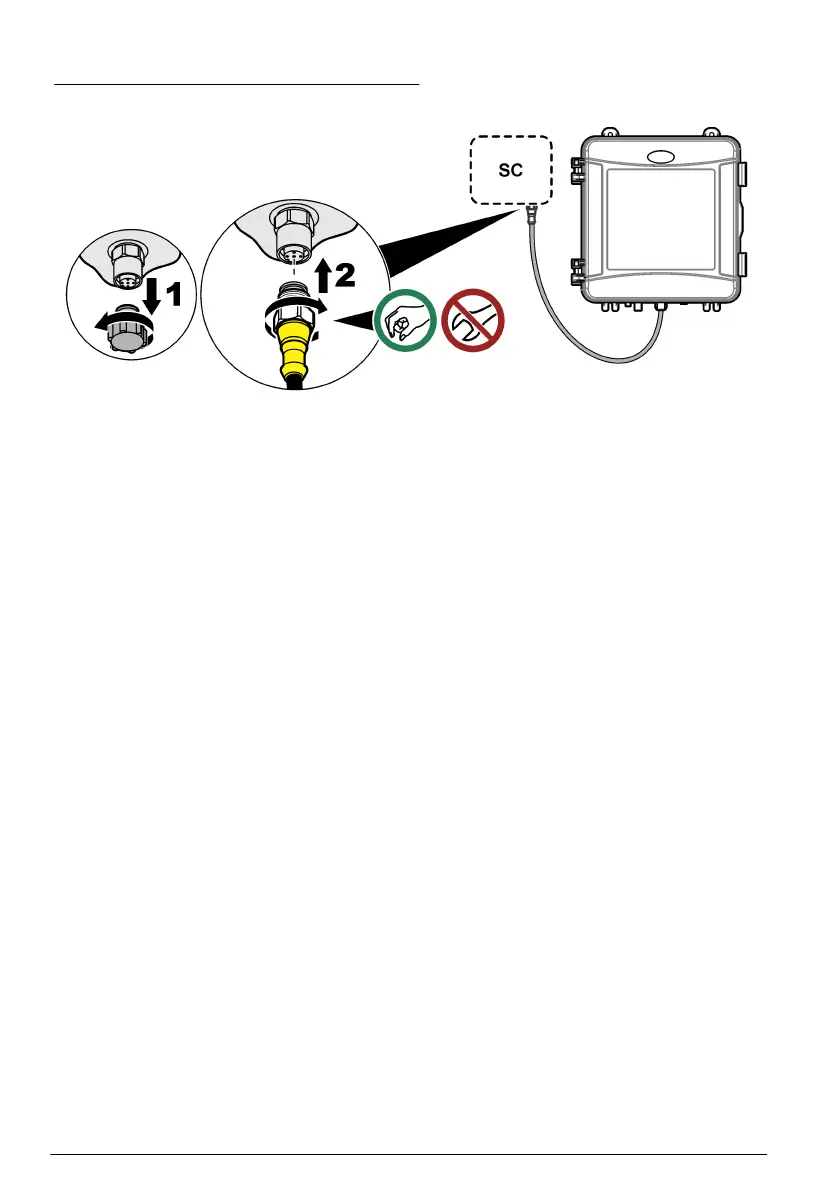

Rysunek 5 Podłączanie kabla do szybkozłączki
3.8.2 Podłączanie przetwornika do zasilania
Podłączyć przetwornik do zasilania sieciowego za pomocą połączenia przewodów na stałe w kanale
lub kabla zasilającego. Instrukcje znajdują się w dokumentacji przetwornika.
3.8.3 Podłączanie urządzeń zewnętrznych do przetwornika
W razie potrzeby należy podłączyć przekaźniki, wyjścia analogowe i wejścia cyfrowe przetwornika
do urządzeń zewnętrznych. Instrukcje znajdują się w dokumentacji przetwornika.
3.9 Krok 7: konfigurowanie i napełnienie analizatora
1. Nacisnąć klawisz menu, a następnie wybrać USTAW.CZUJNIK > [wybrać analizator] >
NAPEŁNIJ.
2. Jeśli przetwornik nie rozpoznaje podłączonego analizatora, należy wykonać następujące
czynności:
a. Nacisnąć przycisk menu, a następnie wybrać TEST/SERWIS > [wybrać analizator] >
SZUKANIE CZUJN.
b. Po znalezieniu i zainstalowaniu czujnika ponownie wykonać krok 1.
3.10 Krok 8: ustawianie natężenia przepływu
Analizator jest wyposażony w przepływomierz mierzący przepływ próbki przez analizator. Patrz
Rysunek 1 na stronie 247.
1. Nacisnąć strzałkę W PRAWO na przetworniku, aby wyświetlić natężenie przepływu.
Próbka przepływa przez analizator tylko wtedy, gdy analizator przepłukuje kuwetę. W innych
przypadkach próbka nie przepływa, a prędkość przepływu wynosi zero. Opis etapów cyklu
pomiaru zawiera Tabela 4 na stronie 247.
Uwaga: Aby ręcznie zmierzyć natężenie przepływu przez analizator, należy zmierzyć natężenie przepływu
przez odpływ analizatora, gdy analizator przepłukuje kuwetę wodą.
2. W przypadku instalacji z rurą pionową należy obrócić zawór odcinający na wylocie filtra
siatkowego Y, aby ustawić prędkość przepływu podczas przepłukiwania kuwety wodą przez
analizator między 60 a 200 mL/min.
3. W przypadku instalacji z regulatorem ciśnienia należy ustawić regulator ciśnienia tak, aby
prędkość przepływu podczas przepłukiwania kuwety wodą przez analizator wynosiła
od 60 do 200 mL/min.
258
Polski
