Conservare il cappuccio del connettore per chiudere l’apertura nel caso in cui si voglia rimuovere il
cavo.
Nota: sono disponibili cavi di prolunga. Fare riferimento alla sezione Parti di ricambio e accessori a pagina 82. La
lunghezza massima dei cavi è di 15 m (49 piedi).

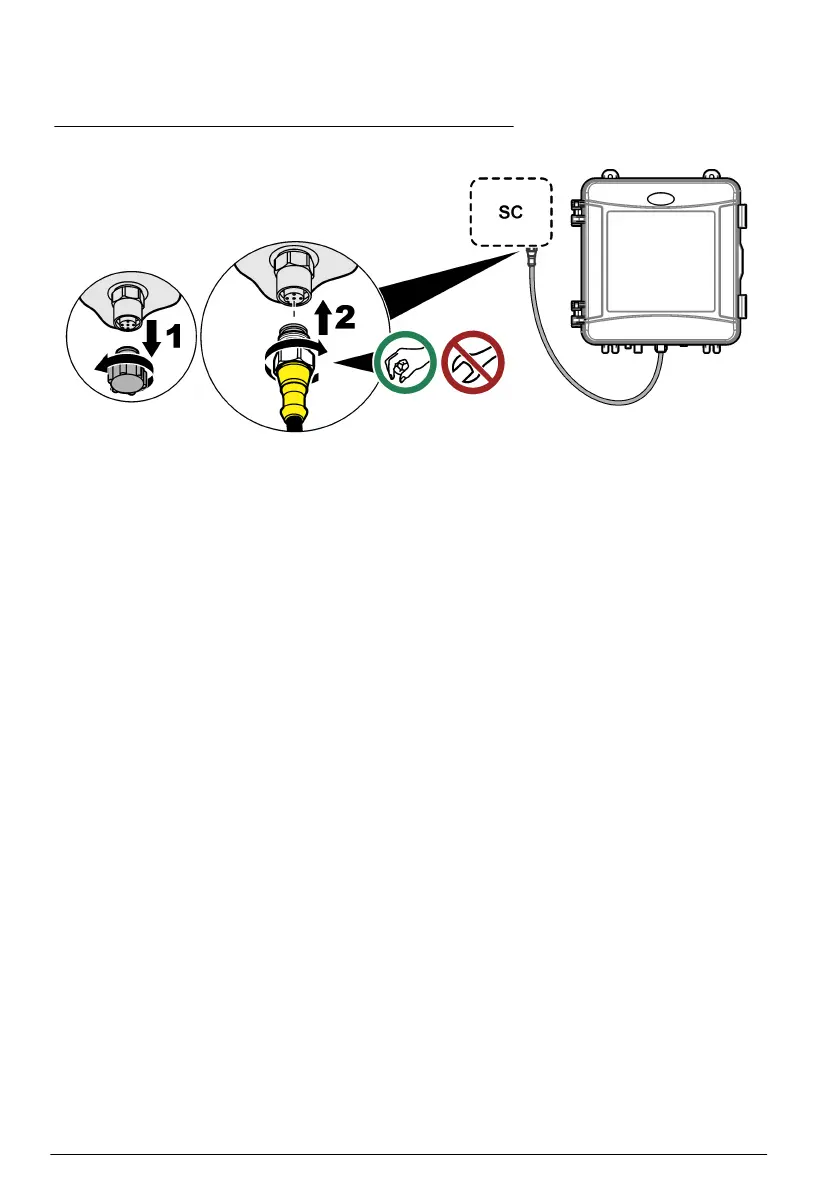

Figura 5 Collegare il cavo ad un raccordo ad attacco rapido
3.8.2 Collegamento del controller all'alimentazione
Collegare il controller all'alimentazione di linea tramite il cablaggio in canalina oppure tramite il
cablaggio con un cavo di alimentazione. Per le istruzioni, fare riferimento alla documentazione del
controller.
3.8.3 Collegamento dei dispositivi esterni al controller
Collegare i relè, le uscite analogiche e gli ingressi digitali del controller ai dispositivi esterni, secondo
necessità. Per le istruzioni, fare riferimento alla documentazione del controller.
3.9 Passaggio 7 - Configurazione e adescamento dell'analizzatore
1. Premere menu, quindi selezionare SETUP SONDA (SETUP SONDA) > [scelta analizzatore] >
ADESCAMENTO (ADESCAMENTO).
2. Se il controller non rileva che l'analizzatore è collegato, effettuare i passaggi seguenti:
a. Premere menu, quindi selezionare TEST/CONTROLLO > ANALISI SONDE.
b. Quando viene rilevata l'installazione del sensore, ripetere nuovamente la fase 1.
3.10 Passaggio 8 - Impostazione della portata
L'analizzatore è dotato di un flussometro che misura il flusso del campione attraverso l'analizzatore.
Fare riferimento a Figura 1 a pagina 58.
1. Premere la freccia DESTRA sul controller per visualizzare la portata sul display.
Il campione scorre attraverso l'analizzatore solo quando l'analizzatore lava la cella. In altri casi, il
flusso del campione non è presente e la portata visualizzata è pari a zero. Per le descrizioni dei
passaggi del ciclo di misurazione, fare riferimento alla Tabella 4 a pagina 59.
Nota: Per misurare manualmente la portata attraverso l'analizzatore, misurare la portata allo scarico
dell'analizzatore quando questo lava la cella con acqua.
2. Per le installazioni con tubo di livello, ruotare la valvola di intercettazione sull'uscita del filtro a Y
per impostare la portata tra 60 e 200 mL/min quando l'analizzatore lava la cella con acqua.
3. Per le installazioni con regolatore di pressione, impostare il regolatore di pressione per ottenere
una portata tra 60 e 200 mL/min quando l'analizzatore lava la cella con acqua.
