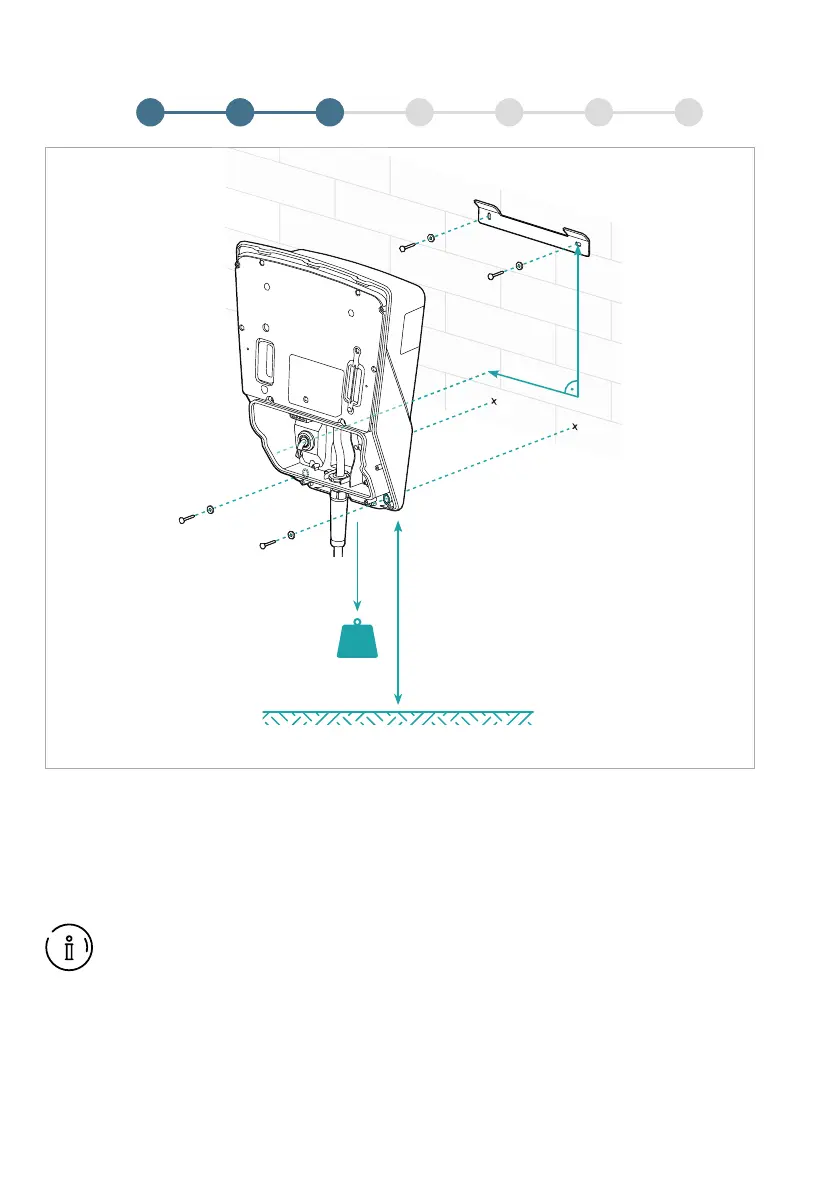

Abb. 5
900 – 1500 mm
172 mm
274 mm
11kg
2. Hängen Sie das Ladesystem in die montierte Wand-
halterung ein und markieren Sie die Löcher für die
unteren Befestigungsschrauben.
Für die Wandmontage gehen Sie wie folgt vor:
1. Montieren Sie die Wandhalterung mithilfe einer
Wasserwaage. Nutzen Sie hierfür die mitgelieferten
speziellen Unterlegscheiben sowie die je nach Wand-
spezikation gewählten Dübel und Schrauben.
Schrauben und Dübel sind nicht im
Lieferumfang enthalten.
3. Hängen Sie das Ladesystem wieder aus und bohren
Sie die entsprechenden Löcher anhand der Markie-
rungen.
4. Führen Sie alle Leitungen über die Rückseite des Lade-
systems durch die vorgesehenen Tüllen ein. Sofern Sie
eine LAN-Leitung einführen, achten Sie darauf, dass
die Leitung ohne LAN-Verbindungsstecker eingeführt
wird.
5. Hängen Sie das Ladesystem wieder in die Wandhalte-
rung ein und befestigen Sie diese. Nutzen Sie hierfür
die mitgelieferten Unterlegscheiben.
3 4 5 6 71 2
Wandmontage
