154

Português

Fig.5

900 – 1500 mm

172 mm

274 mm

11kg

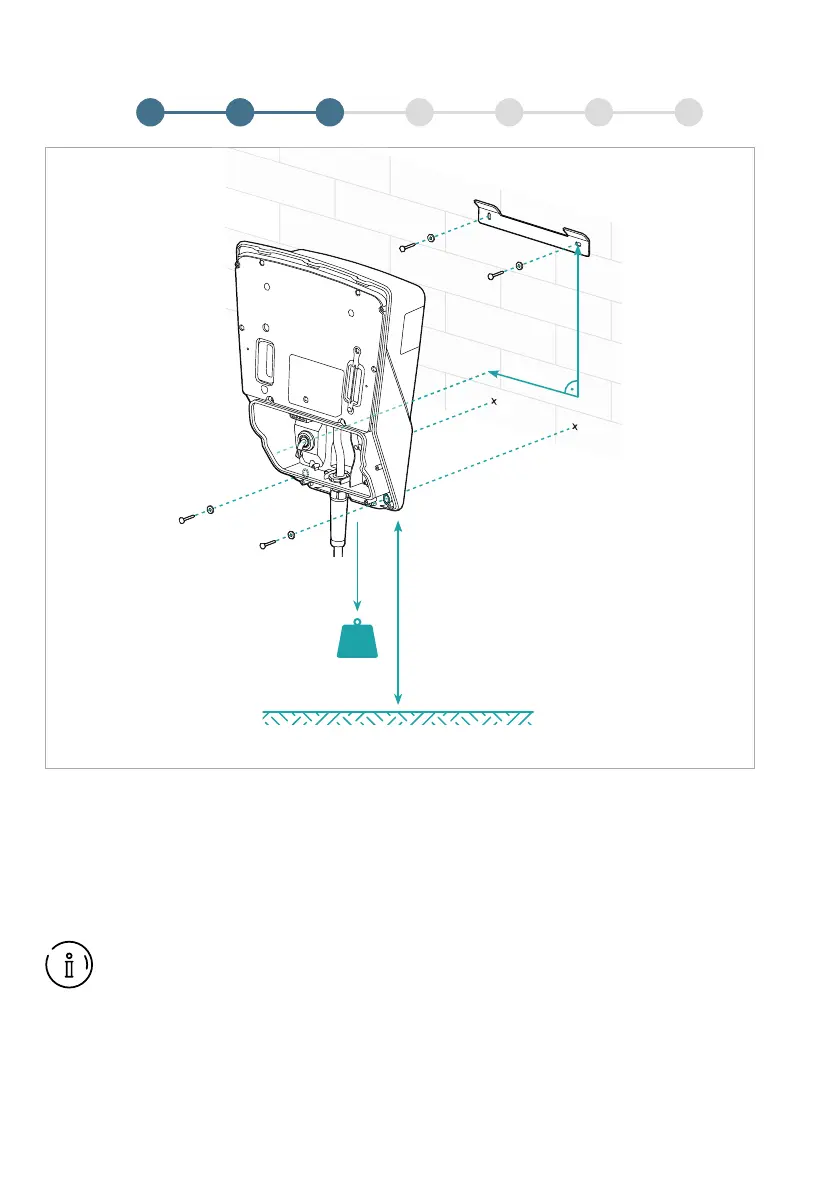

Paraamontagemnaparedeprocedadaseguinte

forma:

1. Monteosuportedeparedecomajudadeumnível

debolhadear.Paraisso,utilizeasanilhasespeciais

fornecidas,bemcomoasbuchaseosparafusossele-

cionadosemfunçãodascaracterísticasdaparede.

Os parafusos eas buchas não estão

incluídos no volume de fornecimento.

2. Pendureosistemadecarregamentonosuportede

paredemontadoeassinaleosorifíciosparaosparafu-

sosdexaçãoinferiores.

3. Voltearetirarosistemadecarregamentoefureos

respetivosorifícios,tendoporbaseasmarcações.

4. Passetodososcabospelospassa-osprevistos

napartedetrásdosistemadecarregamento.Se

introduzirumcaboLAN,certique-sedequeocabo

éintroduzidosemconectorLAN.

5. Volteapendurarosistemadecarregamentono

suportedeparedeexe-o.Paraisso,utilizeasanilhas

fornecidas.

3 4 5 6 71 2

Montagemnaparede
