Eesti
Järgige laadimissüsteemi kaablite ühendamisel kõiki
peatükis1toodudjuhiseidjatoimigejärgnevalt.
• Valmistagetoitekaabelvastavaltette(Ø10-20mm//
max5*6mm²)jaühendageseejoonisel6 - nr1
kujutatudviisil.Jooniselonkujutatudkolmefaasiga
võrguühendust. Laadimissüsteemi ühendamiseks
ühefaasikaudukasutageN,L1jaPE.
• Kongureerigemaksimaalnelaadimisvoolvahemikus
6 A kuni 16 A pöördlüliti S3 abil joonisel6 - nr4
kujutatud viisil.
0=6A(eelseadistus),1=8A,2=10A,3=12A,4=14A,
5...9=16A
• Lisavarustus:Valmistageandmekaablid(digitaalsed
sisendid(EN)/väljundid(SW)jaLAN)ettejaühen-
dage need joonisel6 - nr2&3 kujutatud viisil. Välise
blokeerimisseadiseühendamiseksdigitaalsesisendi
kaudu eemaldage eelnevalt kaablisild.
Paigaldage joonisel6 - nr5 kujutatud viisil tõmbetõkis
jakseerigeandmekaabelkaabliköidikutega.Monteeri-
ge joonisel7 kujutatud viisil laadimissüsteemi alumine
kate.

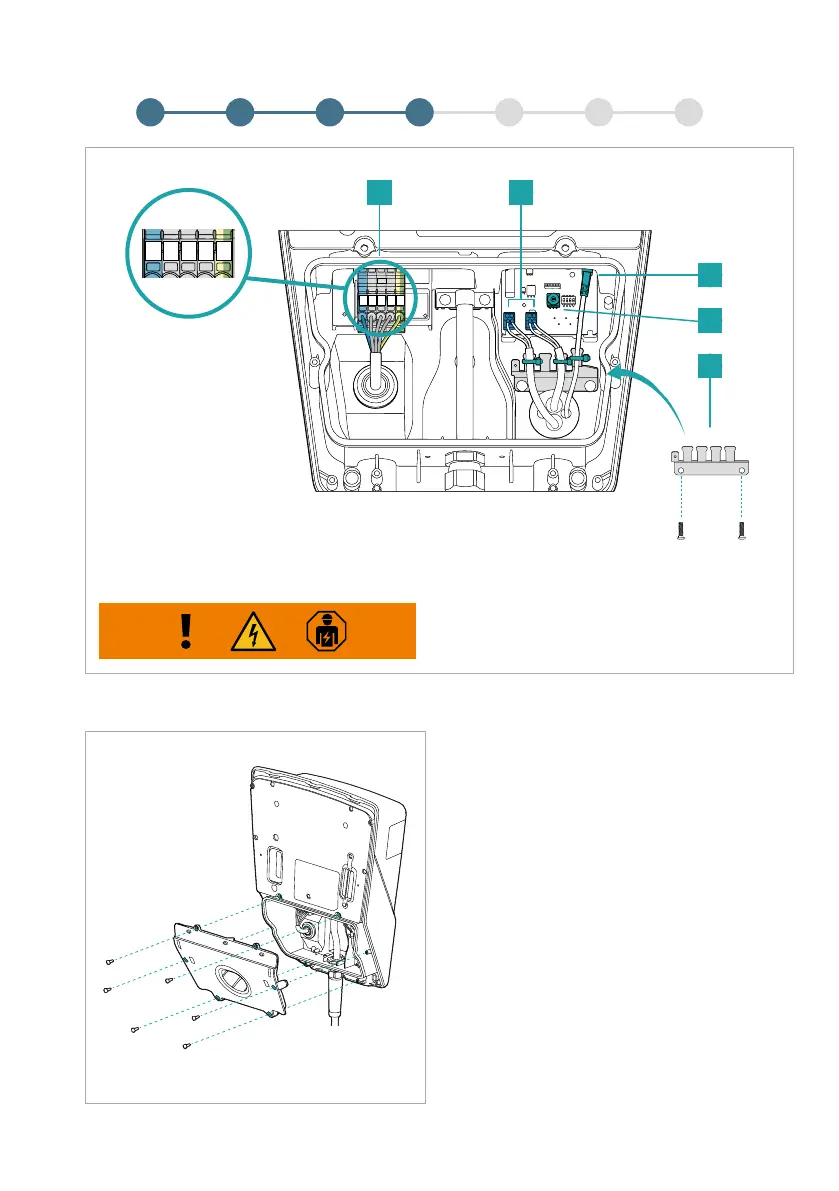

Joonis7
max 2 Nm
Joonis6
N
SW
S3
EN
L1 L3 PEL2
N
SW
S3
EN
L1 L3 PEL2
max 2,5 Nm
21
3
5
4
3 4 5 6 71 2
Kaablite ühendamine
