Manejo IRP40.02
106
2.3 Montaje/desmontaje del portaherramientas
2.3.1 Montaje de portaherramientas de Ø20
1. Desmontar el portaherramientas:
1.1. Retire todos los tornillos „A“ y „C“ conforme a Fig. 7.
1.2. Retirar el portaherramientas
2. Montar el portaherramientas:
2.1. Deslizar cuidadosamente el portaherramientas sobre el cuerpo de la sonda. Alinear los hilos de rosca "C"
con respecto al orificio de cono.
2.2. Insertar los dos tornillos de fijación "C" y apretar ligeramente.
2.3. Insertar todos los tornillos de ajuste "A" y apretar ligeramente.
3. Alinear la aguja de palpado con respecto al centro del husillo (véase capítulo 2.5).
4. Calibrar la sonda.

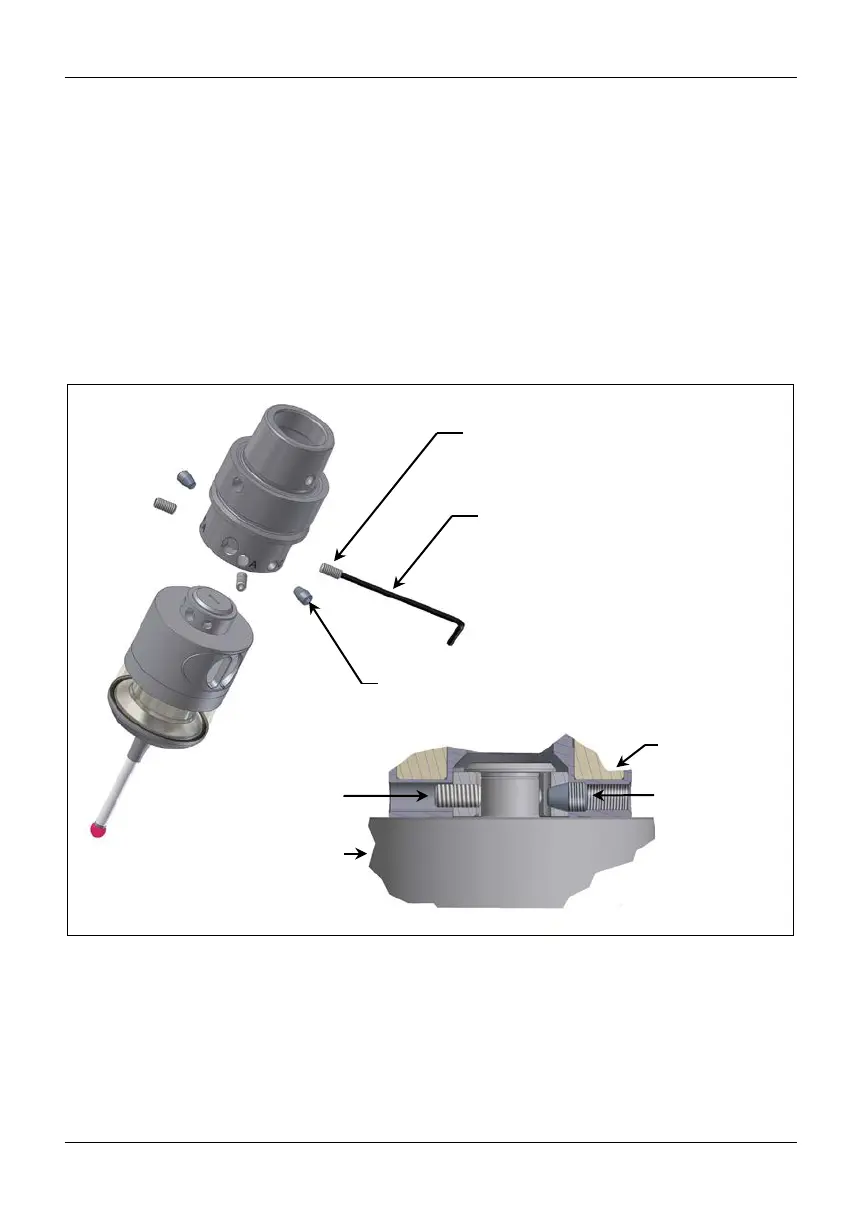

Fig. 7 Montaje/desmontaje del portaherramientas
C = Tornillo de fijación, entrecaras 2,5 mm (2x) (1351)
Llave macho hexagonal
Entrecaras 2
mm (1097)
Entrecaras 2,5
mm (1346)
A = Tornillo de ajuste DIN913 M4x8,
entrecaras 2
mm (4x) (1352)
Tornillo de ajuste "A"
en rosca
Sonda
Tornillo de fijación "C"
en orificio de cono
Portaherramientas
