2.3.2 Montaggio dei coni Ø28
1. Smontaggio del cono:
1.1. Rimuovere le viti di bloccaggio dal cono.
1.2. Rimuovere il cono.
1.3. Rimuovere tutte le viti “A” e “C” dall’adattatore modulare come indicato nella Fig. 8.
1.4. Rimuovere l'adattatore modulare dal tastatore.
2. Montaggio del cono:
2.1. Spingere con cautela l’adattatore modulare sul tastatore. Allineare i filetti "C" ai fori conici del tastatore.
2.2. Inserire entrambe le viti di bloccaggio "C" e serrarle leggermente.
2.3. Inserire tutte le viti di regolazione "A" e serrarle leggermente.
2.4. Spingere il cono sull'adattatore modulare.
2.5. Inserire le viti di bloccaggio e serrare con la coppia indicata nella Fig. 8.
3. Regolare lo stilo rispetto al centro del mandrino (vedere il Capitolo 2.5).
4. Calibrare il tastatore.

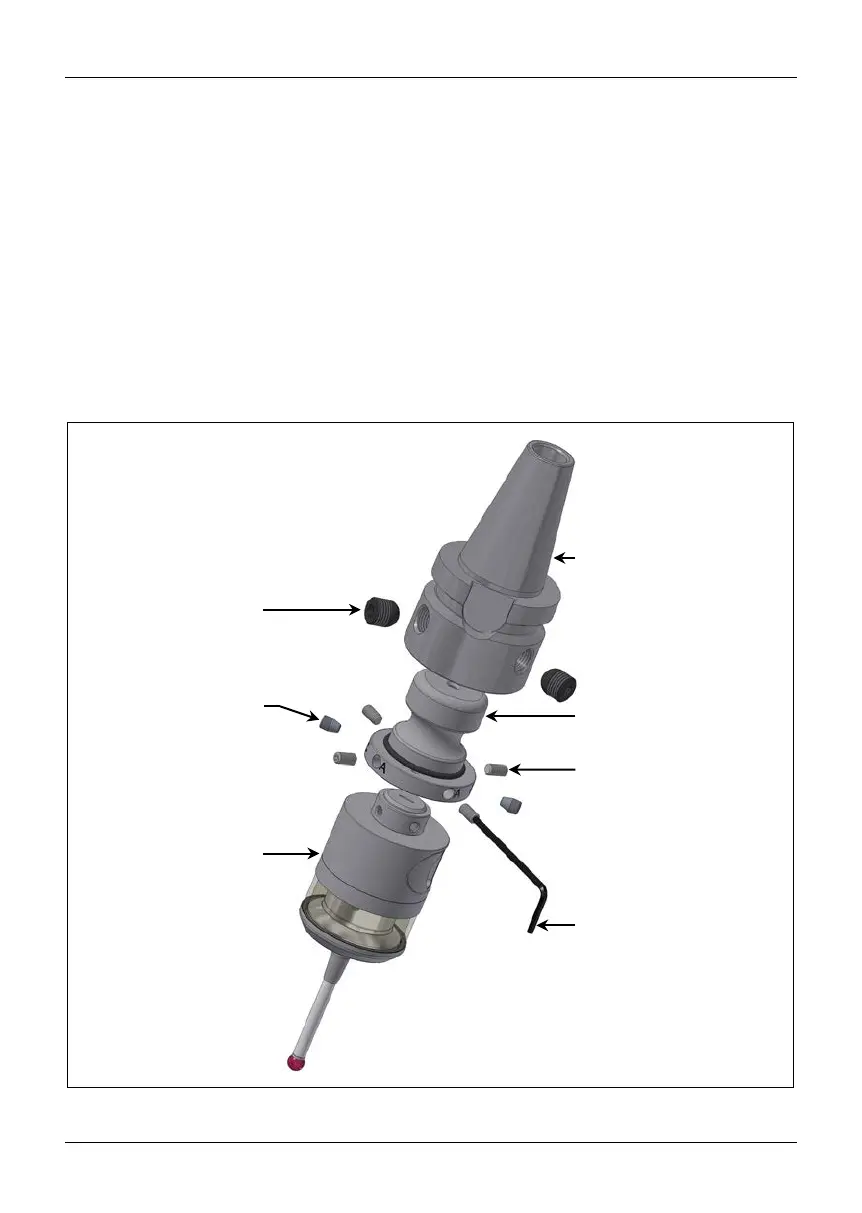

Fig. 8 Montaggio/smontaggio del cono
C = vite di bloccaggio
chiave da 2,5
mm (2x)
(1351)
Chiave a brugola
chiave da 2 mm (1097)
chiave da 2,5 mm (1346)
chiave da 4 mm (3489)
A = vite di regolazione
DIN913 M4x8 chiave da
2 mm (4x)
(1352)
Tastatore
Cono
Vite di bloccaggio
chiave da 4
mm (2x)
(0506)
M=10 Nm (7 lbf.ft)
Adattatore modulare (D20-MO-B)
