IRP40.02 Betrieb
21
2.5 Taststift ausrichten zur Spindelmitte
1. Klemmschrauben "C" (Abb. 10) (2x) lösen und mit mittlerer Kraft wieder anziehen.
2. Messtaster mittels der Ausrichtschrauben "A" (Abb. 10) (4x) auf <20 µm ausrichten.
3. Klemmschrauben "C" (2x) etwas fester anziehen.
4. Messtaster mittels der Ausrichtschrauben "A" (4x) auf <5 µm ausrichten.
5. Klemmschrauben "C" (Abb. 10) (2x) mit dem in Abb. 10 angegebenen Drehmoment anziehen.
6. Ausrichtschrauben "A" (Abb. 10) (4x) mit dem in Abb. 10 angegebenen Drehmoment gegeneinander anziehen.
7. Taststiftausrichtung kontrollieren.
8. Messtaster kalibrieren.

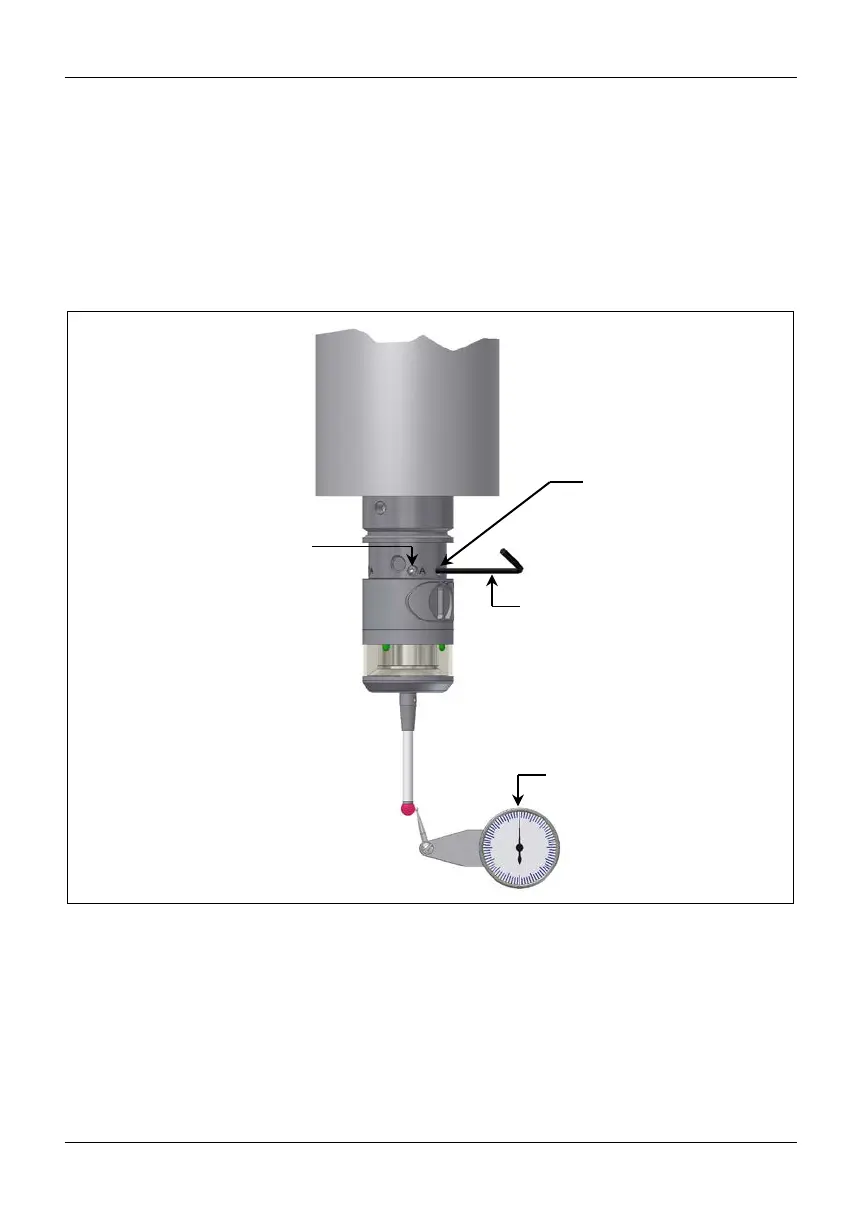

Abb. 10 Taststift ausrichten zur Spindelmitte
C = Klemmschraube
SW2,5
mm (2x) (1351)
M=2
Nm (1.47 lbf.ft)
Innensechskantschlüssel
SW2,5
mm (1346)
SW2
mm (1097)
A = Ausrichtschraube
DIN913 M4x8 SW2 mm
(4x) (1352)
M=1,5
Nm (1.1 lbf.ft)
Fühlhebelmessgerät
(3079)
