Betrieb IRP40.02
22

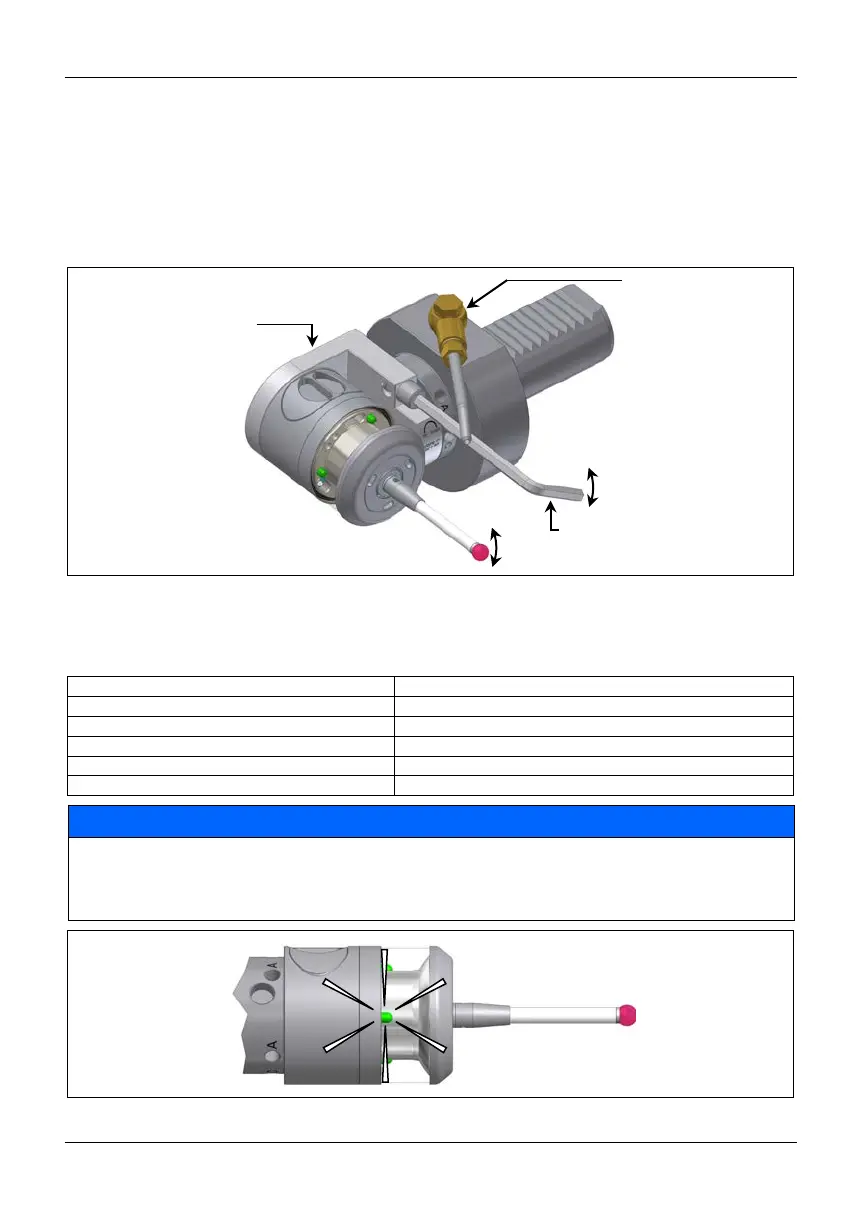

2.6 Ausrichtung Messtaster in der Werkzeugaufnahme mit 90°Adapter
1. Ausrichtschrauben "A" (4x) lösen und mit leichter Kraft wieder anziehen.
2. Klemmschrauben "C" (2x) lösen und mit leichter Kraft wieder anziehen.
3. Mit Zylinderschraube SW4 mm die Winkelposition des Messtasters einstellen (±5°).
4. Klemmschrauben "C" (2x) anziehen.
5. Ausrichtschrauben "A" (4x) gegeneinander anziehen.
6. Messtaster kalibrieren.
Abb. 11 Ausrichtung Messtaster in der Werkzeugaufnahme mit 90°Adapter
2.7 Optische Zustandsanzeige
Nachfolgende Tabelle gibt einen Überblick über die Blinkmuster der LED (Abb. 12) und deren Bedeutung.
LED leuchtet blau (ca. 5s)
Messtaster startet nach Einlegen der Batterien
Messtaster überträgt Signale
Kollision des Messtasters in der Z-Antastrichtung (Z-Crash)
HINWEIS
Gefahr von Messungenauigkeiten!
Nach einer Kollision des Messtasters in Z-Antastrichtung sind die grundlegenden Messfunktionen auch weiterhin
gegeben. Die ursprüngliche Genauigkeit kann in einem solchen Fall jedoch nicht mehr garantiert werden. Es wird
empfohlen den Messtaster nach einer Z-Kollision zur Überprüfung/Reparatur an den Hersteller zu senden!
Abb. 12 Optische Zustandsanzeige
Abblasdüse mit
Schwenkverschraubung
Innensechskantschlüssel SW4 mm
(3489)
90° Adapter für
Werkzeughalter VDI
D20-VDI-90
