IRP40.02 Descripción
93
1.1.3 Declaración de conformidad
La declaración de conformidad UE se encuentra al final del presente manual de instrucciones.
Si fuera necesario, es posible solicitar una copia firmada de la declaración de conformidad original en la dirección
indicada en el anverso.
1.1.4 Validez
Estas instrucciones de operación son válidas para el hardware disponible en el momento de la redacción. El
fabricante se reserva el derecho a introducir modificaciones técnicas.
Puede descargarse una versión actual de estas instrucciones de operación en el sitio web www.mh-inprocess.com
en la zona de Descargas.
1.2 Finalidad de uso
La sonda por infrarrojos IRP40.02 sirve para medir piezas de trabajo, así como para determinar y compensar
automáticamente la posición angular de las mismas. También puede utilizarse en el ajuste de puntos cero en la
máquina herramienta.
La sonda por infrarrojos IRP40.02 está en capacidad de medir geometrías de piezas como bordes, agujeros, pernos,
ranuras, nervaduras, ángulos, esquinas y arcos circulares. Además es apropiada para la medición de geometrías
complejas como, por ejemplo, superficies de forma libre, así como para la medición con ejes pivotantes.
Las señales de medición de la sonda se transmiten por luz infrarroja al receptor.
1.3 Componentes del sistema

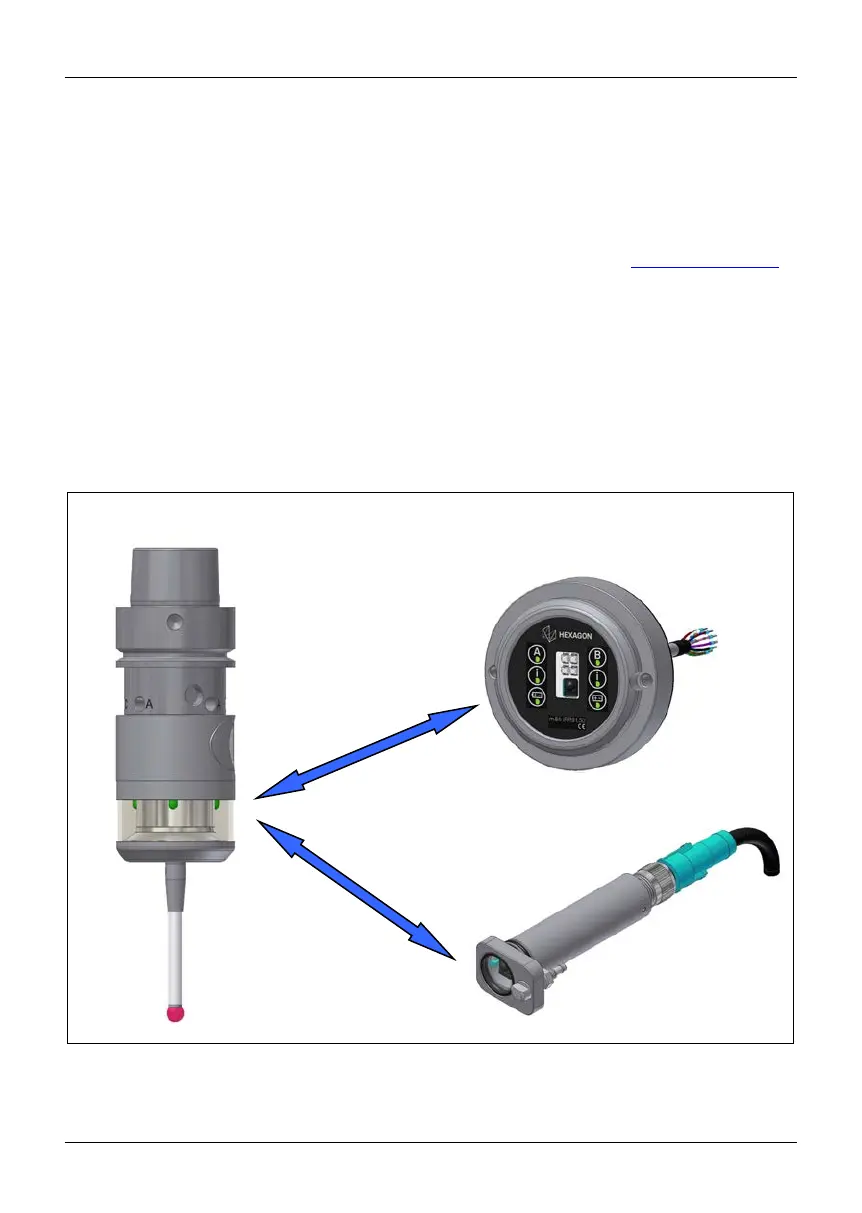

Fig. 1 Componentes del sistema
Sonda por infrarrojos m&h
IRP40.02
IRR91.50
IRR91.42
