2.5 Regolazione del centraggio dello stilo
1. Rilasciare le viti di bloccaggio "C" (Fig. 10) (2x) quindi ribloccarle leggermente.
2. Registrare lo stilo a < 20 µm con le viti di regolazione "A" (Fig. 10) (4x).
3. Aumentare leggermente il serraggio delle viti di bloccaggio "C" (2x).
4. Registrare lo stilo a < 5 µm con le viti di regolazione "A" (4x).
5. Serrare le viti di bloccaggio “C” (2x) con la coppia indicata nella Fig. 10.
6. Serrare le viti di regolazione “A” (4x) una contro l’altra con la coppia indicata nella Fig. 10.
7. Controllare l'allineamento dello stilo.
8. Calibrare il tastatore.

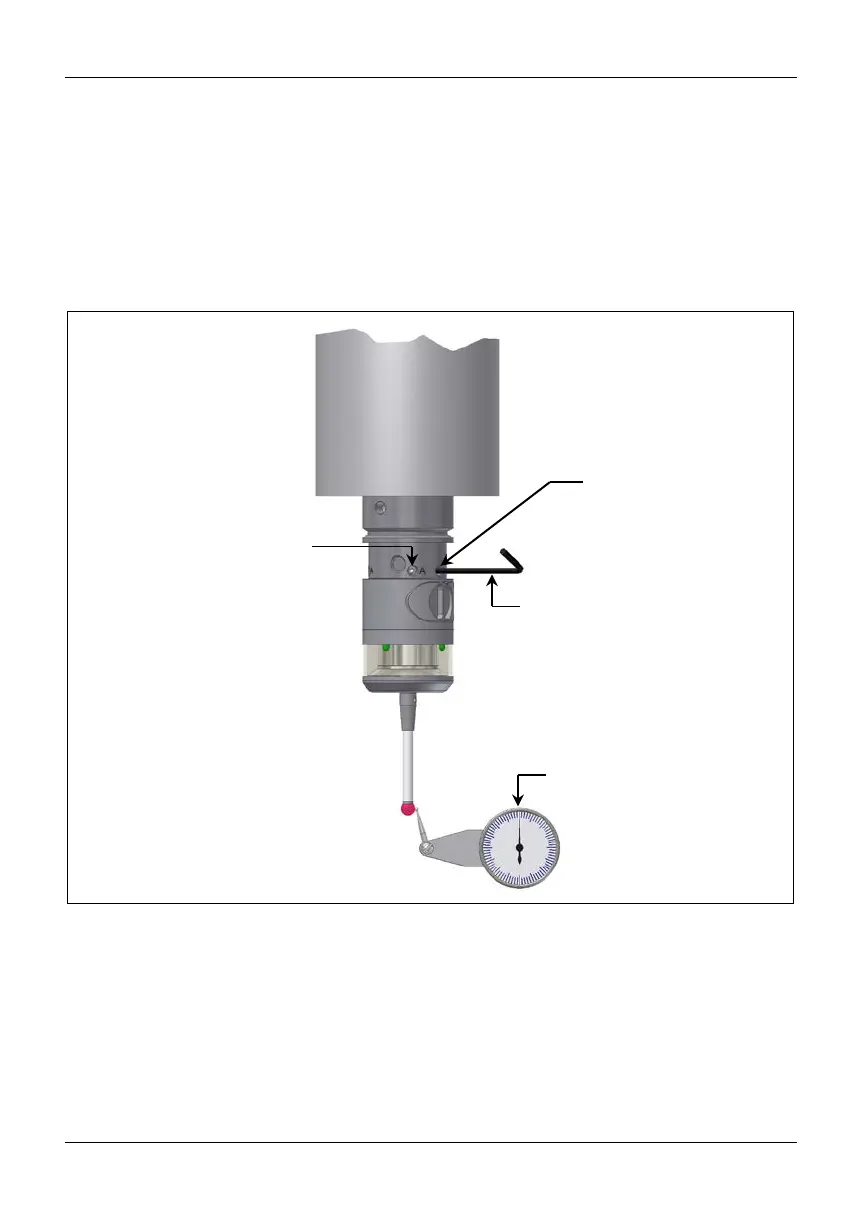

Fig. 10 Regolazione del centraggio dello stilo
C = vite di bloccaggio
(chiave da 2,5
mm) (2x) (1351)
Nm (1.47 lbf.ft)
mm (1346)
mm (1097)
A = vite di regolazione
DIN913 M4x8
(chiave da 2 mm)
M=1,5 Nm (1.1
3079)
