IRP40.02 Description
49
1.1.3 Déclaration de conformité
La déclaration de conformité européenne se trouve à la fin de la présente notice d’utilisation.
En cas de nécessité, une copie signée de l’original de la déclaration de conformité peut être demandée à l’adresse
mentionnée au verso.
1.1.4 Validité
Ce manuel s'applique à la composante matérielle disponible au moment de la rédaction. Le fabricant se réserve le
droit d'effectuer des modifications techniques.
Une version actuelle de ce manuel d'instruction se trouve sur le site Internet www.mh-inprocess.com
à la rubrique
Téléchargement.
1.2 Emploi prévu
Le palpeur infrarouge IRP40.02 sert à mesurer la pièce ainsi qu'à déterminer et à compenser automatiquement les
positions angulaires des pièces. Il est également utilisé pour définir les points zéro dans la machine-outil.
Le palpeur infrarouge IRP40.02 est apte à mesurer des géométries de pièce telles que des bords, alésages, tenons,
bandes, angles, coins et arcs de cercle. De plus, il convient à la mesure de géométries complexes comme par
exemple celle de surfaces à formage libre ainsi que la mesure avec des axes en rotation.
La transmission des signaux de mesure entre le palpeur de mesure et le récepteur est assurée par transmission
infrarouge.
1.3 Composants du système

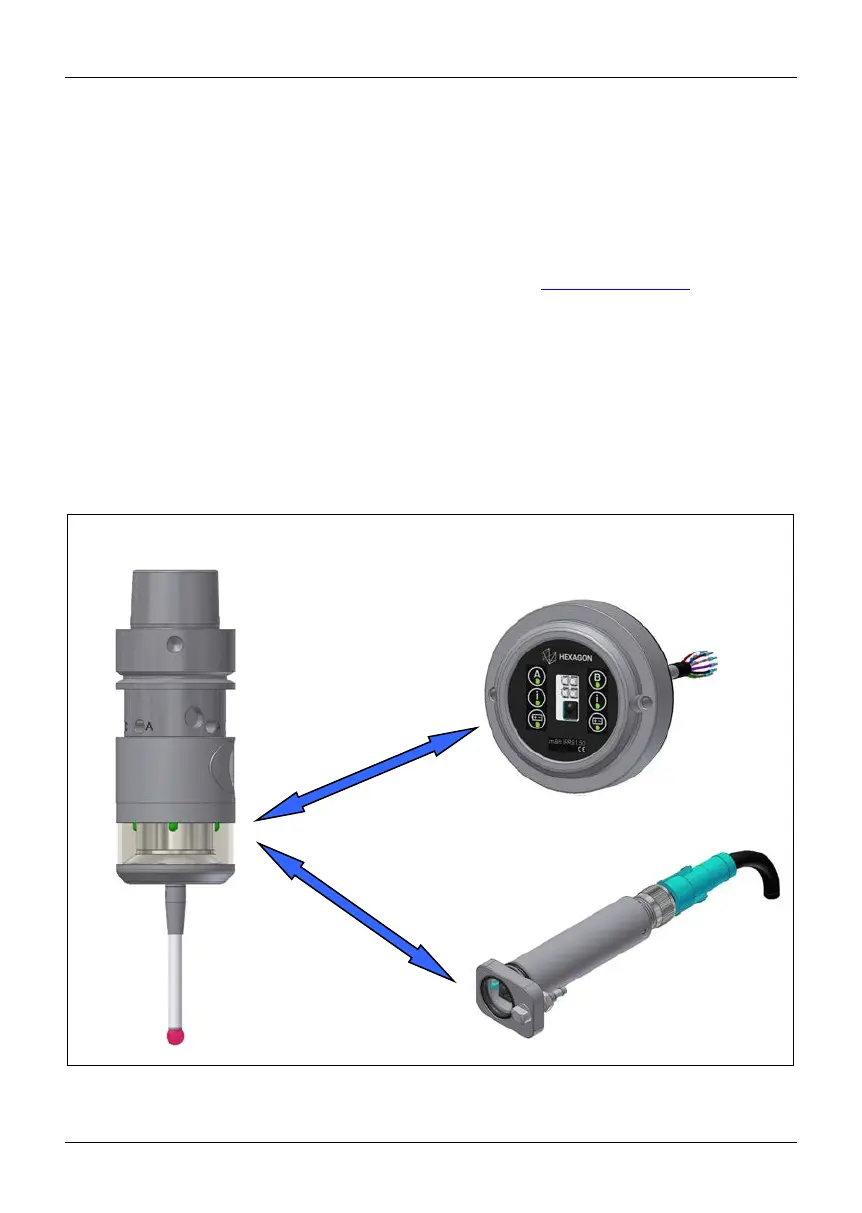

Fig. 1 Composants du système
Palpeur infrarouge m&h
IRP40.02
IRR91.50
IRR91.42
